Lutronic 1234 Sensor/ställdon-kontaktdon M12 Kontakt hane inbyggd Antal poler (RJ): 4 1 st

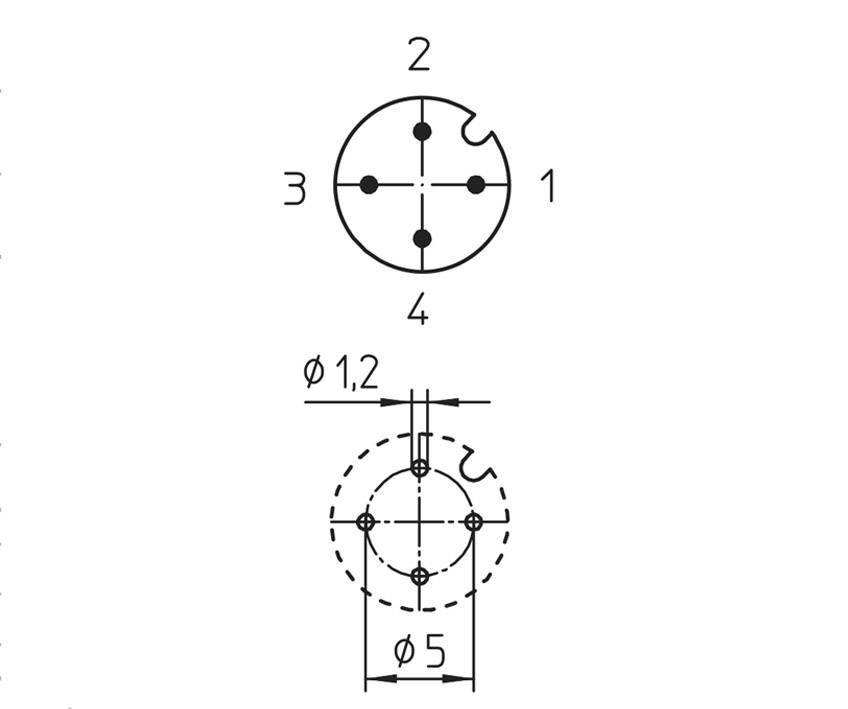

Teknisk ritning av en fyrpolig kontakt med numrering och dimensioner. Diameter: 5 mm, avstånd (ovanför): 1,2 mm.

Ritning/kretsschema

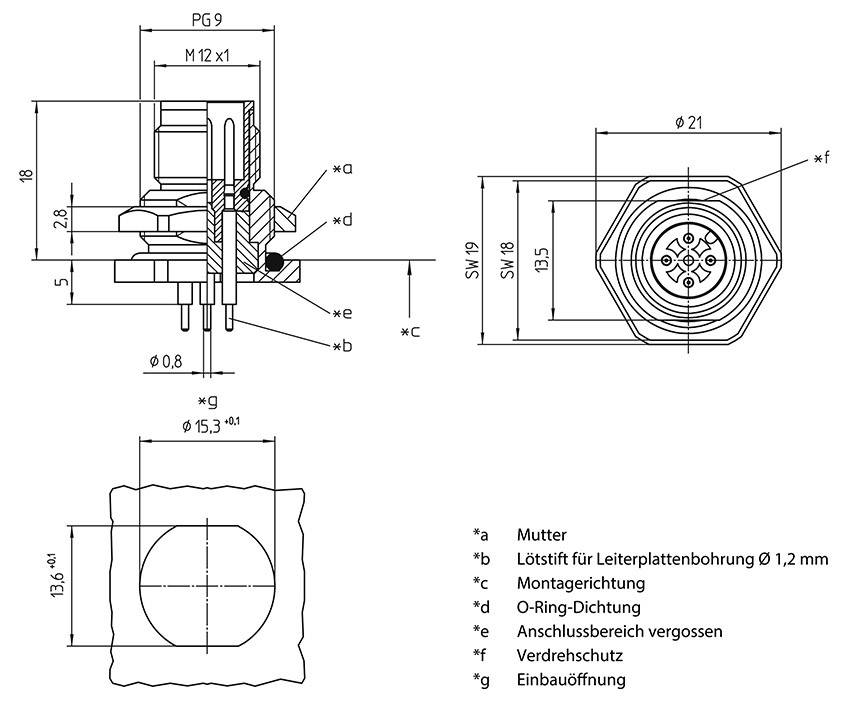

Teknisk ritning av en elektrisk kontakt med dimensioner och etiketter. Innehåller sidvy och toppsvy med detaljerade specifikationer.

Teckning av en rund kontakt med fyra numrerade stift (1 till 4), diameter: 5 mm och 1,2 mm.

1/3

Ritning/kretsschema

Typ av produkt

Sensor/ställdon-kontaktdon

Konstruktionsform

Kontakt hane inbyggd

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M12-kontakt, inbyggnad

Antal poler

Datablad (PDF)

Snabb leverans fre. 2 okt.

19 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (63,20 kr / stycken)

63,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: 1231 04 T9CP

Typ av produkt: Sensor/ställdon-kontaktdon

Konstruktionsform: Kontakt hane inbyggd

Plug-standard: Sensorikkontaktanslutning

Anslutningssida A: M12-kontakt, inbyggnad

Antal poler: 4

Nominell spänning: 60 V

Nominell ström: 4.0 A

Nominell ström - avrundad: 4 A

Ytter-Ø: 21 mm

Anslutning: Krets
Lödning

Tillverkarfärg: Metall

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: PG9

Kodning: A

Kontaktmaterial: Mässing, nickel och guldpläterad

Kontaktyta: Förnicklad mässing

Typ av montering sensor-/ aktor-anslutningsteknik: PG9 bakväggsmontering

: IP67

Min. temperatur: -25 °C

Max. temperatur: 80 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 1234

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 1910656 Lutronic 1234 Sensor/ställdon-kontaktdon M12 Kontakt hane inbyggd Antal poler (RJ): 4 1 st
