Lumel B2 200A/60mV Shunt Mätström 200 A Spänningsfall (num) 60 mV Parallellmotstånd 200A/60mV B2

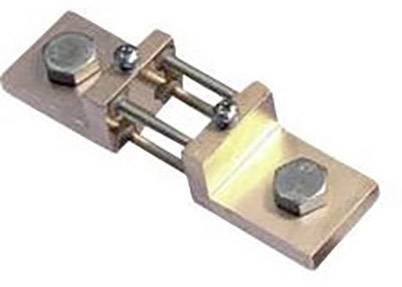

Metallklämma med två skruvar och två parallella stänger som förbinder komponenter. Vanligt förekommande i elektriska tillämpningar.

Liknande avbildning

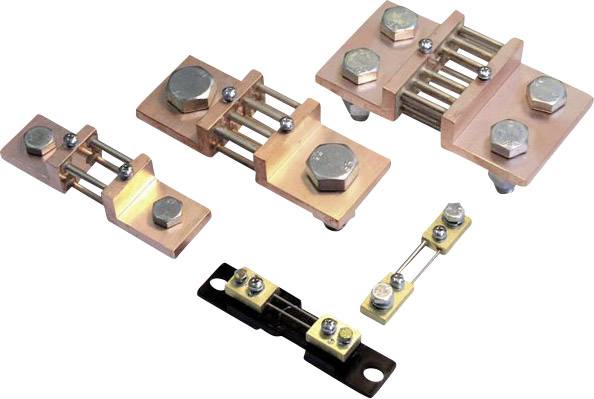

Olika elektriska kopparförbindningar, bestående av metallplattor och skruvar, uppvisar variationer i storlek och form.

1/2

Liknande avbildning

Datablad (PDF)

Snabb leverans fre. 2 okt.

3 Styck

Antal

Styck

Toal (712,00 kr / stycken)

712,00 kr

exkl. moms

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Shunt

Mätström: 200 A

Noggrannhetsklass: 0,2

Mått.: (L x B x H) 145 x 30 x 30 mm

Vikt: 0.6 kg

Bredd: 30 mm

Höjd: 30 mm

Längd: 145 mm

Spänningsfall: 60 mV

Typ: B2 200A/60mV

Anslutningar: Skruvklämmor

Konstruktion: B

Fastsättning: Skruvar

Anslutningstyp: Skruvklämmor

Dokument & nedladdningar

Datablad

Datablad 1562754 Lumel B2 200A/60mV Shunt Mätström 200 A Spänningsfall (num) 60 mV Parallellmotstånd 200A/60mV B2

Beskrivning

Parallellmotstånd används för mätning av likströmmar. På parallellmotståndet faller en proportionell spänning bort från strömmen, som sedan t.ex. kan visas med en vridspoleinstrument. Parallellmotstånden tillverkas i klass 0,2 enligt DIN 43 703. Den genom parallellmotståndet genomflödande strömmen skapar ett spänningsfall, som kan mätas med en parallellt kopplad mätare. Parallellmotståndet matchas så att en exakt definierad spänning (60 mV för typ B2) faller bort hos den nominella strömmen.
