Lumel B2 1000A/60mV Shunt Mätström 1000 A Spänningsfall (num) 60 mV Parallellmotstånd 60 mV B2 1000A/60mV

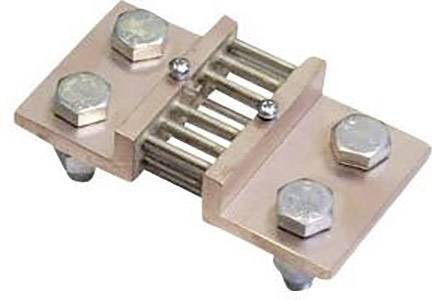

En kopparströmskenaanslutning med metallstänger och skruvar för fastsättning, används i elektriska distributionssystem.

Liknande avbildning

Olika elektriska kopparförbindningar, bestående av metallplattor och skruvar, uppvisar variationer i storlek och form.

1/2

Liknande avbildning

Datablad (PDF)

Leverans mån. 5 okt.

5 Styck

Antal

Styck

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Shunt

Mätström: 1000 A

Noggrannhetsklass: 0,2

Mått.: (L x B x H) 165 x 60 x 30 mm

Vikt: 1.45 kg

Bredd: 60 mm

Höjd: 30 mm

Längd: 165 mm

Spänningsfall: 60 mV

Typ: B2 1000A/60mV

Anslutningar: Skruvklämmor

Konstruktion: B

Fastsättning: Skruvar

Anslutningstyp: Skruvklämmor

Dokument & nedladdningar

Datablad

Datablad 1562747 Lumel B2 1000A/60mV Shunt Mätström 1000 A Spänningsfall (num) 60 mV Parallellmotstånd 60 mV B2 1000A/60mV

Beskrivning

Parallellmotstånd används för mätning av likströmmar. På parallellmotståndet faller en proportionell spänning bort från strömmen, som sedan t.ex. kan visas med en vridspoleinstrument. Parallellmotstånden tillverkas i klass 0,2 enligt DIN 43 703. Den genom parallellmotståndet genomflödande strömmen skapar ett spänningsfall, som kan mätas med en parallellt kopplad mätare. Parallellmotståndet matchas så att en exakt definierad spänning (60 mV för typ B2) faller bort hos den nominella strömmen.
