Lastströmbrytare 6-polig 500 A 8 NO, 8 öppnare 1200 V Siemens 3KD44600QE200

En elektrisk effektbrytare med sex svarta switchar och ett centralt vred. Lämpad för styrning av strömkretsar.

Liknande avbildning

Kopplingsschema med elva vertikala omkopplare, där omkopplaren vid 1 är markerad med ett rött kryss.

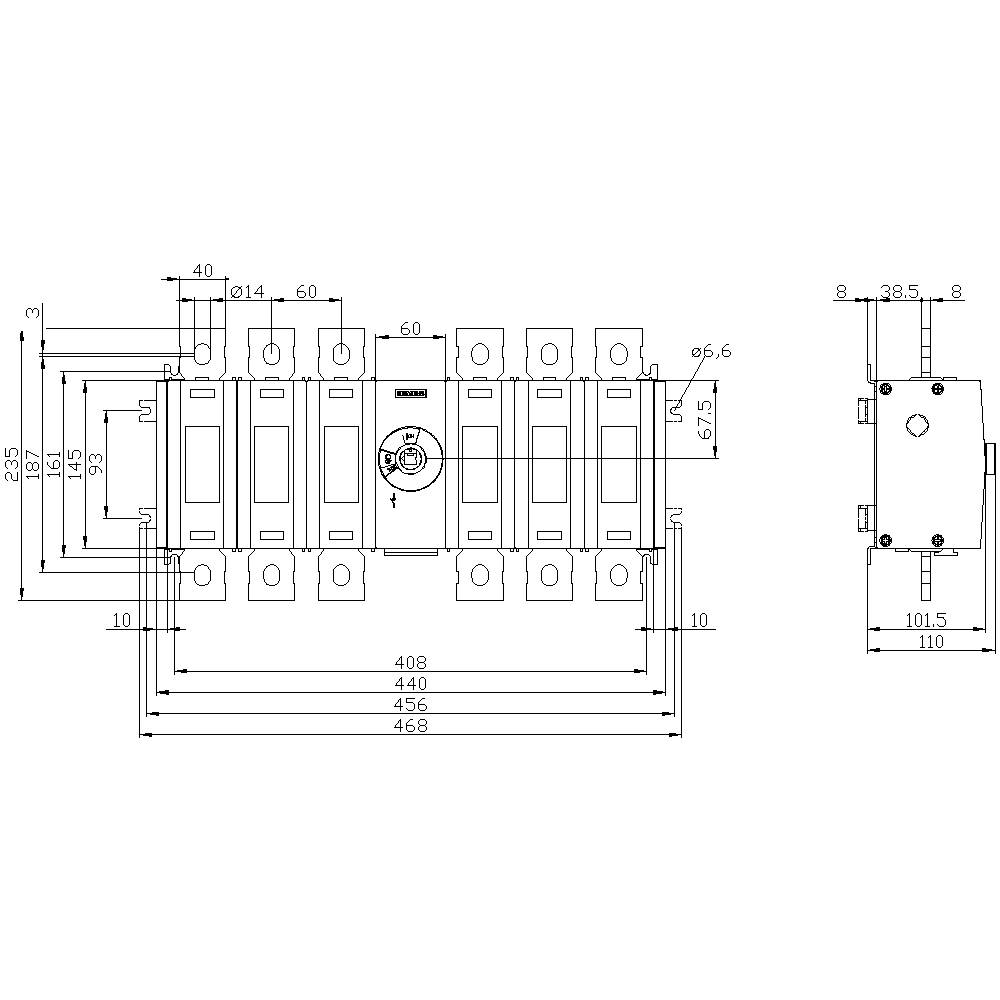

Teknisk ritning av en switch med dimensioner och anslutningar. Front- och sidovy med mått i millimeter.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

1200 V

Antal poler

Nominell ström - avrundad

500 A

Kontakttyp

8 NO

8 öppnare

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (15 832,00 kr / stycken)

15 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1250 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 12 kV
Mekanisk livslängd 8000
Elektrisk livslängd 100
Effektförlust: 72 W
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare: 4
Montering: Skruvfastsättning

Typ av produkt: Lastströmbrytare

Kontakttyp: 8 NO
8 öppnare

Driftspänning (specifikationer): 1200 V

Nominell spänning: 1200 V

Antal poler: 6

Mått.: (B x H x D) 440 x 235 x 110 mm

Nominell ström: 500 A

Nominell ström - avrundad: 500 A

Utförande: DC-brytare

Bredd: 440 mm

Höjd: 235 mm

Djup: 110 mm

: 8

: 8

: 500 A

: 6

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: FALSE

: Other

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1742307 Lastströmbrytare 6-polig 500 A 8 NO, 8 öppnare 1200 V Siemens 3KD44600QE200

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1742307 Lastströmbrytare 6-polig 500 A 8 NO, 8 öppnare 1200 V Siemens 3KD44600QE200

Beskrivning

Lastfrånskiljare 500A, Bygggr. 4, 6-polig DC framhjulsdrift grundenhet utan handtag flatanslutning lastfrånskiljare 3KD till 1600 A som effektfull strömbrytare, NÖDSTOPP eller reparaturbrytare. Lastfrånskiljare 3KD upp till 1600 A från Siemens Siemens har självpersonskydd och gänga hög anläggningstillgång inom industri, infrastruktur och böjt?. Som huvud-, NÖDSTOPP- eller reparationsbrytare koppling av lastfrånskiljare 3KD elektrisk utrustning lätta att bära och erbjuder en säkerhetsdelningsfunktion och -sträcka i lågspänningskretsar. 1. Säkert skydd mot elavfall. 2. Robust teknik f. hög anläggningstillgänglighet. 3. Många?kan användas med olika anslutnings- och drivningstyp. 4. Enkel eftervård av extra funktioner genom omfattande tillbehör?r. 5. Snabb montering på din-skena vid montering??en upp till 200 A. 6. Effektiv Engineering tack vare omfattande CAx-data. 7. Enkel dokumentation med handboken-konfiguratorn. 8. Lämplig för vindkraft- och solcellsanläggningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
