Lastströmbrytare 4-polig 160 A 4 switch 690 V/AC Siemens 3KD34420NE100

En fyrpolig Siemens effektbrytare med fyra switchar och anslutningar för elektriska installationer i en elcentral.

Liknande avbildning

Diagrammet visar fem horisontella linjer, numrerade från 1 till 5, med tre heldragna och två streckade linjer. Linjerna korsar varandra vertikalt.

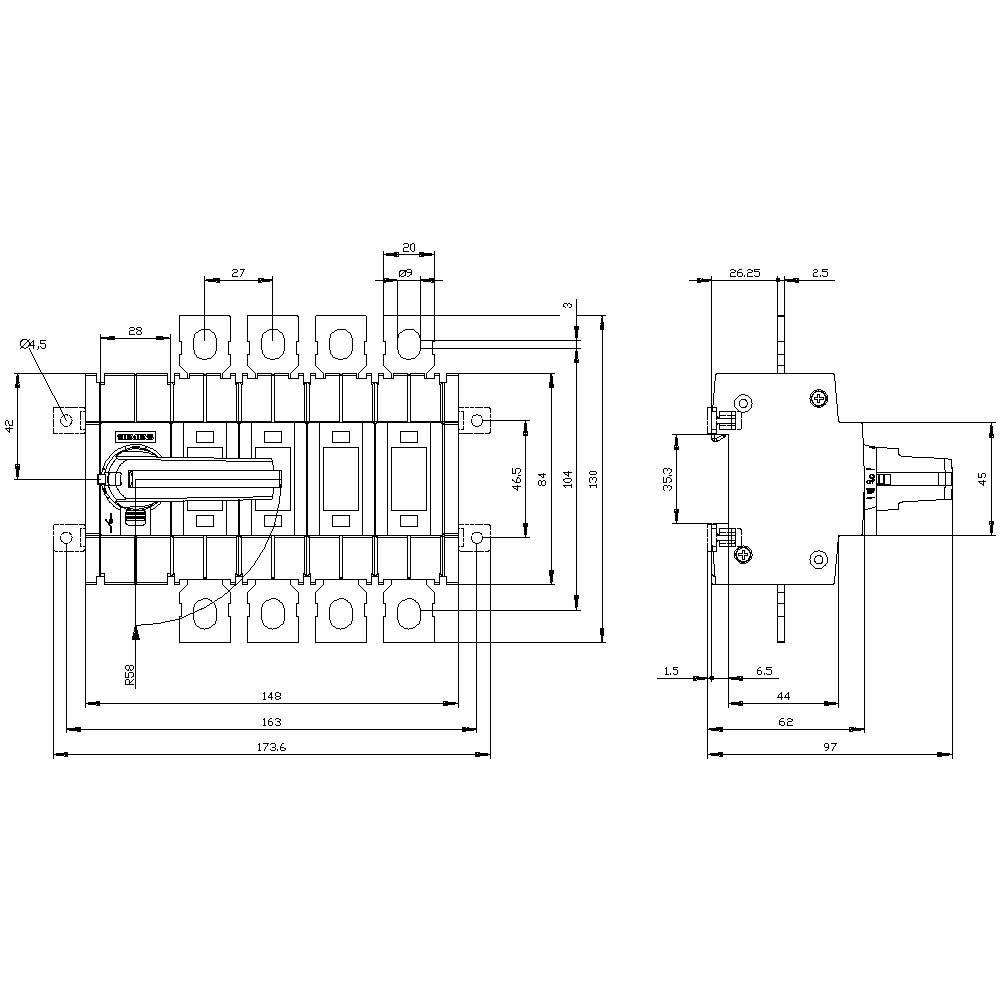

Teknisk ritning av en strömbrytare med detaljerade måttangivelser i millimeter. Visar front- och sidovy av enheten.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

160 A

Kontakttyp

4 switch

Datablad (PDF)

Leverans tor. 1 okt.

Antal

Styck

Toal (2 632,00 kr / stycken)

2 632,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 8 kV
Mekanisk livslängd 15000
Elektrisk livslängd 1500
Färg på manöverelementet: Grå
Effektförlust: 18.4 W
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare 2:a
Montering: Skruv- och din-skenfäste 35 mm

Typ av produkt: Lastströmbrytare

Kontakttyp: 4 switch

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 4

Mått.: (B x H x D) 148 x 168 x 97 mm

Nominell ström: 160 A

Nominell ström - avrundad: 160 A

Utförande: strömbrytare

Bredd: 148 mm

Höjd: 168 mm

Djup: 97 mm

: 0

: 0

: 160 A

: 4

: IP00

: 4

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: Grey

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 160 A

: 90 kW

: FALSE

: 160

: Other

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1751025 Lastströmbrytare 4-polig 160 A 4 switch 690 V/AC Siemens 3KD34420NE100

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1751025 Lastströmbrytare 4-polig 160 A 4 switch 690 V/AC Siemens 3KD34420NE100

Beskrivning

Lastfrånskiljare 160A, Byggnadsbrytare. 2, 4-polig framhjulsdrift till vänster komplett enhet med direktdrivning grå flatanslutning inkl. fasskiljande väggar lastfrånskiljare 3KD till 1600 A som effektfull?het huvud-, NÖT-AV- eller reparationsbrytare. Lastfrånskiljare 3KD upp till 1600 A från Siemens Siemens har självpersonskydd och gänga hög anläggningstillgång inom industri, infrastruktur och böjt?. Som huvud-, NÖDSTOPP- eller reparationsbrytare koppling av lastfrånskiljare 3KD elektrisk utrustning lätta att bära och erbjuder en säkerhetsdelningsfunktion och -sträcka i lågspänningskretsar. 1. Säkert skydd mot elavfall. 2. Robust teknik f. hög anläggningstillgänglighet. 3. Många?kan användas med olika anslutnings- och drivningstyp. 4. Enkel eftervård av extra funktioner genom omfattande tillbehör?r. 5. Snabb montering på din-skena vid montering??en upp till 200 A. 6. Effektiv Engineering tack vare omfattande CAx-data. 7. Enkel dokumentation med handboken-konfiguratorn. 8. Lämplig för vindkraft- och solcellsanläggningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
