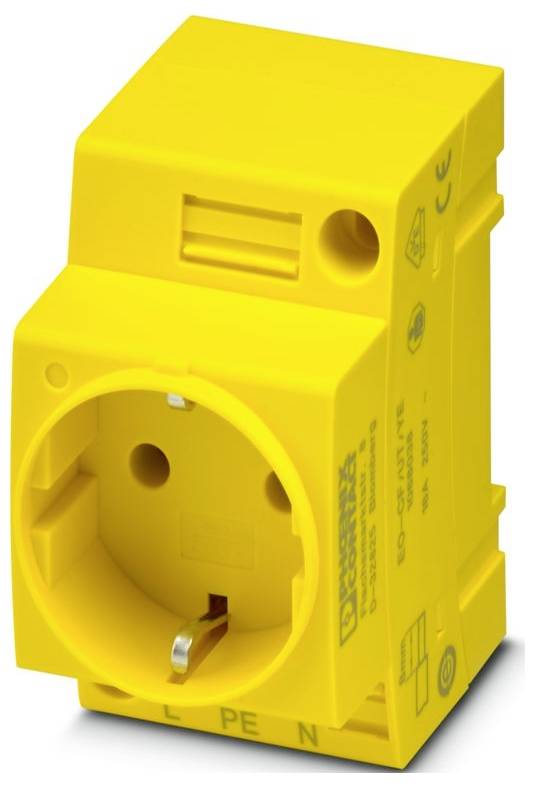

Kontaktdosa Phoenix Contact EO-CF/UT/YE Gul (L x B x H) 62.1 x 45 x 75 mm

Liknande avbildning

Typ av produkt

Kontaktdosa

Skyddsklass

IP20

Typ

EO-CF/UT/YE

Tillverkarfärg

Gul

Längd

62.1 mm

Datablad (PDF)

Leverans tis. 29 sep.

59 Set

Antal (förpackningsstorlek 5 st)

Set

Toal (110,40 kr / stycken)

552,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 ... 0,6 Nm
Ledararea flexibel: 0,25 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 12 (omräknat enligt IEC)
Bredd: 45 mm
Höjd: 75 mm
Djup: 62,1 mm
Färg: Gul (RAL 1018)
Brännbarhetsklass UL 94: V0
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -45 °C ... 70 °C (max. Drifttemperaturområde inkl. egenuppvärmning, se deratingkurva)
Omgivningstemperatur (lagring/transport): -45 °C ... 70 °C
Standarder/bestämmelser: VDE 0620-1
Monteringssätt: För montering på bärskena i servicegränssnitt eller direktmontering
Isoleringsmaterial pa
Avisoleringslängd: 8 mm
Nominell spänning 250 VAC (50 Hz)
Obs! Drift: Detta uttag är inte avsett för användning med hög belastning (HL) som laddare för elfordon och stora strålningsvärmare.
Maximal effektförlust vid nominellt förhållande 1,8 W.
PROVSPECIFIKATION: DIN EN 50155 (VDE 0115-200):2022-06
Resultat: Godkänt prov
Statisk isoleringsinsats i kyla: -60 °C.
Temperatur Index isoleringsmaterial (din en 60216-1 (VDE 0304-21): 130 °C.
Brandskydd för rullande materiel (din en 45545-2) R22 HL 1 - HL 3
Brandskydd för spårfordon (din en 45545-2) R23: HL 1 - HL 3
Brandskydd för rullande materiel (din en 45545-2) R24 HL 1 - HL 3
Standarder: Standarder
Relativt isoleringsmaterial temperaturindex (elevc., UL 746 B) 130 °C.
Nominell ström: 16 A
Frekvens: f1 = 5 Hz till f2 = 250 Hz
Tillåten luftfuktighet (förvaring/transport): 30 %... 70 %
Svingar/bredbandsbrus: Sving/bredbandsbrus
Spektrum: Uthållighetsprovning , kategori 2, monterad på boggi
ASD-nivå 6,12 (m/s²) 2/Hz
Acceleration 30 G.
Provningstid per axel: 5 h.
För att säkerställa att testsystemet är lämpligt för att säkerställa att testsystemet är lämpligt för att säkerställa att testsystemet är i bruk. och neg.)
Tock: Tocka
Chockform: Halvsinus
Chockvaraktighet 18 ms
Antal chocker per riktning: 3
Statusindikering: Nej
Brandskydd för rullande materiel (din en 45545-2) R26 HL 1 - HL 3
Värmeavgivning av kalk metrisk NFPA 130 (ASTM E 1354): 28 MJ/kg
Yta flambbar NFPA 130 (ASTM E 162): Godkänd
Specifikt optisk densitet för rökgaser NFPA 130 (ASTM E 662): Godkänd
Rökgastoxitet NFPA 130 (SMP 800C): Godkänd
Landskod: Tyskland
Lärdorn: A3;B3
Ledararea flexibel [AWG]: 24... 14 (omräknat enligt IEC)
Ledararea flexibel (ändhylsa utan plasthylsa): 0,25 mm2 ... 2,5 mm²
Ledararea flexibel (ändhylsa med plasthylsa): 0,25 mm2 ... 2,5 mm²
Ledararea flexibel (2 ledare av samma tvärsnitt m. Twin-ändhylsa med plasthylsa): 0,2 mm² ... 4 mm²
Djup på NS 35/7,5: 63 mm
Djup på NS 35/15: 70,5 mm
Borrhålsdiameter 4,4 mm
Material kontakt: CuZn38
Kontakttyp: Kopplingsvy typ CF

Typ av produkt: Kontaktdosa

Typ: EO-CF/UT/YE

Tillverkarfärg: Gul

: IP20

Längd: 62.1 mm

Bredd: 45 mm

Höjd: 75 mm

Mått.: (L x B x H) 62.1 x 45 x 75 mm

Anslutningstyp: Skruvanslutning

Märkspänning: 250 V/AC

Märkström: 16 A

Ledararea (max.): 4 mm²

Ledararea (min.): 0.2 mm²

Monteringssätt: Bärskena (DIN-skena)
Fast montering

Monteringsdjup: 62.1 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562466 Kontaktdosa Phoenix Contact EO-CF/UT/YE Gul (L x B x H) 62.1 x 45 x 75 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562466 Kontaktdosa Phoenix Contact EO-CF/UT/YE Gul (L x B x H) 62.1 x 45 x 75 mm

Beskrivning

Vägguttag, kopplingsuppsättning typ CF, anslutningstyp: Skruvanslutning, färg: Gul, nominell spänning: 250 V AC (50 Hz), nominell ström: 16 A, för montering på bärskena i servicegränssnitt eller direktmontering, standarder/bestämmelser: VDE 0620-1, märkning: Tyskland

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
