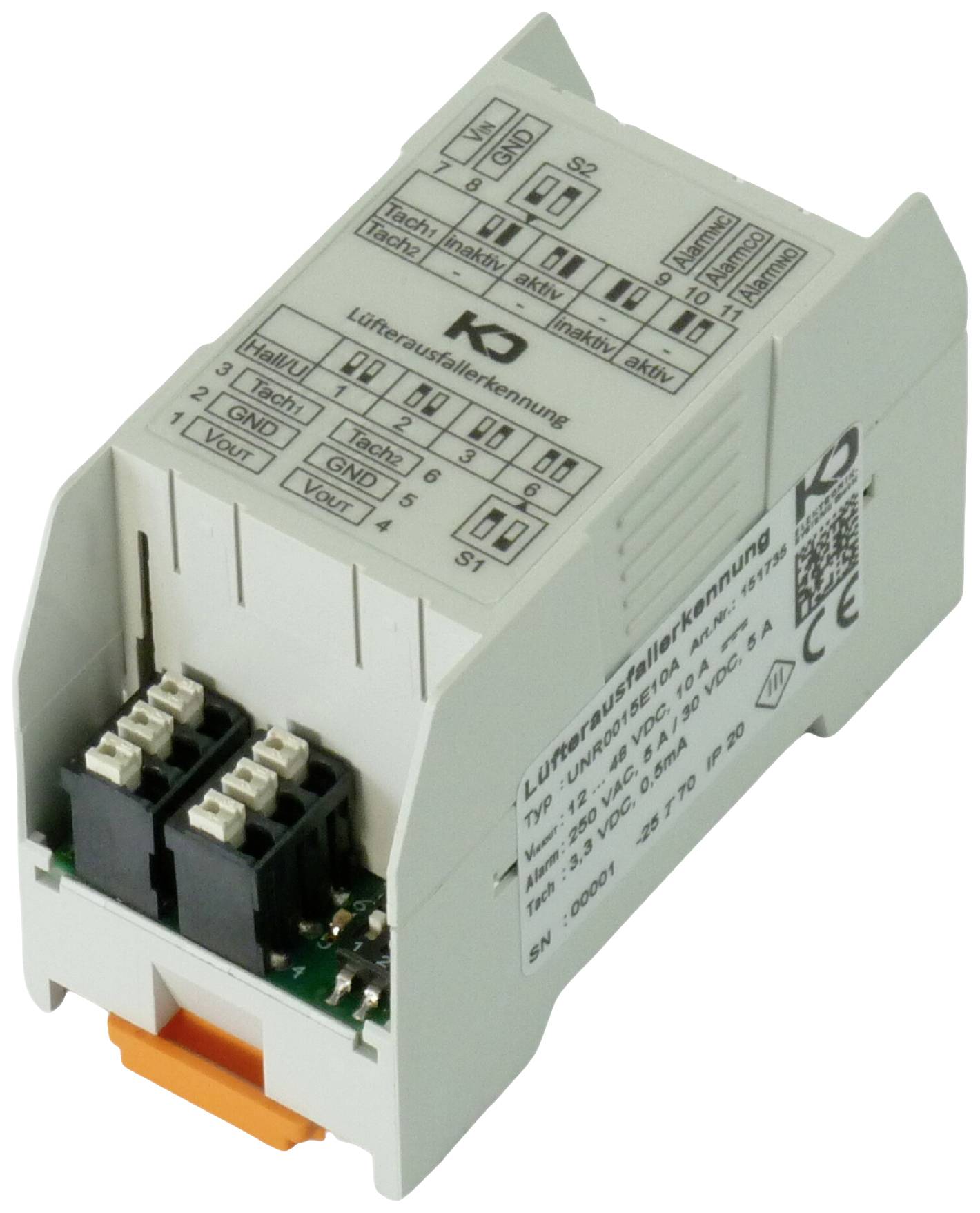

KD Elektronik 151735 Strömavbrottsigenkänning Ljusgrå

Fläkttarigenkänning används för övervakning av en eller två fläktar som har en hall-utgång (varvtalsmätare). AC- eller DC-fläktar kan övervakas och DC-fläktar med upp till 10 A strömförbrukning (totalt 10 A för två fläktar) kan anslutas direkt. För detta ändamål är försörjningsanslutningen till modulen direkt ansluten till fläktanslutningarna. Försörjning av AC-fläktar måste ske separat.

Via DIP-brytare S2 kan för var och en av de båda fläktanslutningarna ställas in, om den övervakas eller inte. Med ytterligare en DIP-brytare S1 måste antalet Hallpulser per varv justeras beroende på fläkttyp. På så sätt räknar modulen ut varvtalet från varvtalsmätaren på fläkten och jämför det med en fast tröskel. Modulen meddelar tröskelvärdet genom larmkontakten och en röd LED som finns på var och en av de båda fläktanslutningarna.

Larmkontakten (potentialfri omkopplare) används för att vara ansluten i felfri drift och för att falla av vid ett fel eller strömavbrott. Ett fel uppstår när varvtalsvärdet för min ligger i en övervakad fläktanslutning. 10 sekunder under det. Om felet inte längre föreligger, sätts larmkontakten tillbaka. Övervakningen av fläkten aktiveras först 10 sekunder efter att matningsspänningen har aktiverats. Larmkontakten är ansluten under denna starttid.
