Joy-itDisplaymodul( )

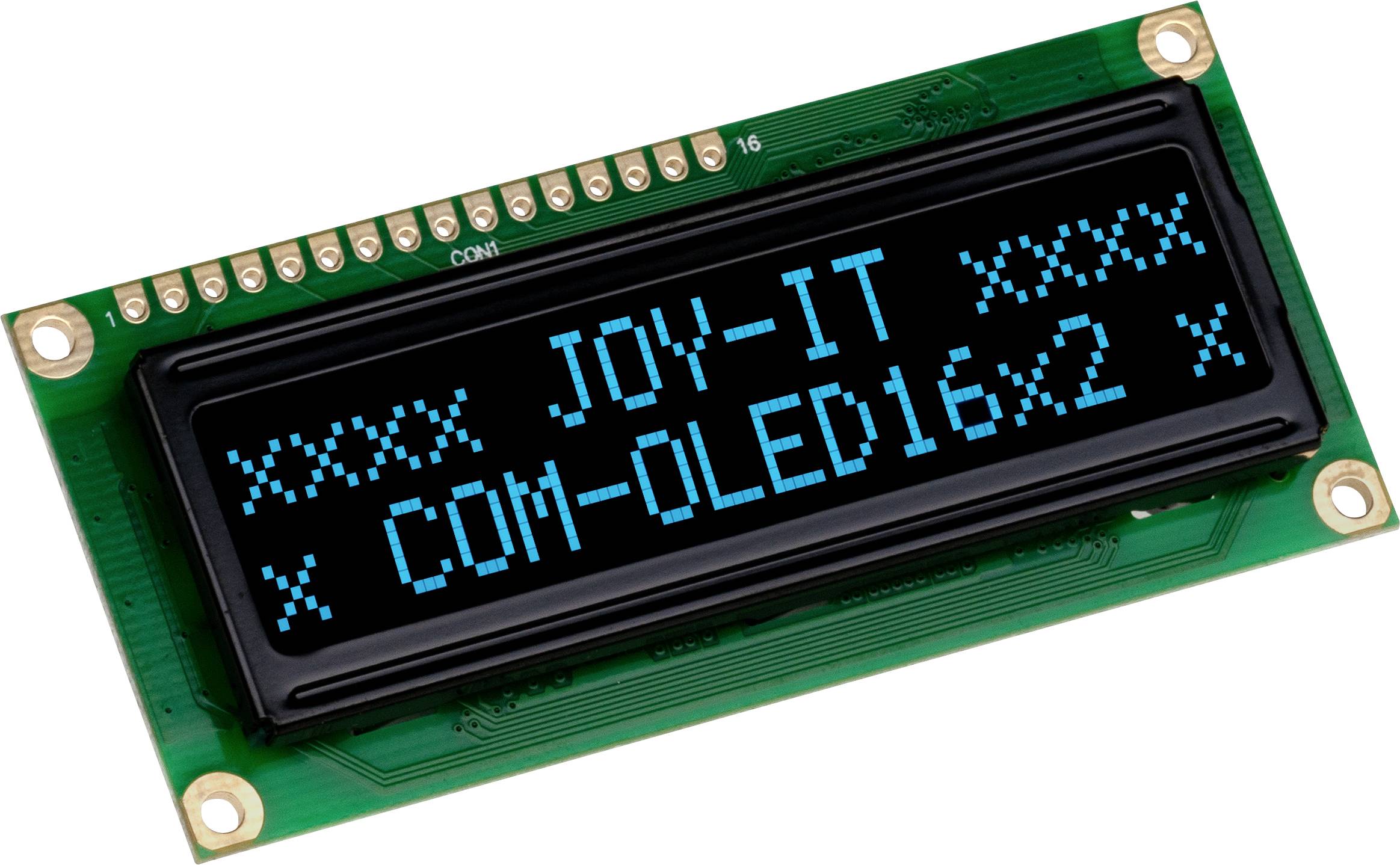

'JOY-IT COM-OLED16x2' Display på ett grönt kretskort med lysande blå text.

Datablad (PDF)

Snabb leverans mån. 5 okt.

73 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (175,20 kr / stycken)

175,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tillbehör

OLED-display, blå färg på svart
Gränssnitt: SPI och 8-bitars parallell
Styrningschip IST0010
Kontrastrik, ljus, hög synvinkel
16 x 2 tecken (vardera 5 x 8 punkter eller 5 x 10 punkter per tecken) totalt 100 x 16 p.

Tekniska specifikationer

Matningsspänning 3 - 5 V.
Försörjningsström 31 mA
Logiklvel 0.2 * VDD - VDD
Ljusstyrka typ. 100-120 cd/m²
Kontrast 2000:1
Blickvinkel större än 175°
tillåten. Drifttemperatur minus 40 grader C till 80 C.
Tillgängliga teckensnitt
Engelska, tyska, ryska, japanska

Typ av produkt: Display

Bild - Displayteknik: OLED

Gränssnitt: SPI

Ljusstyrka (min.): 100 cd/m²

Ljusstyrka (max.): 120 cd/m²

Kontrastförhållande: 2000 : 1

Längd: 36 mm

Bredd: 80 mm

Höjd: 10 mm

Dokument & nedladdningar

Datablad

Datablad 2348033 Joy-itDisplaymodul( )

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2348033 Joy-itDisplaymodul( )

Beskrivning

Med OLED-teknik har denna display en hög kontrast och hög ljusstyrka, samt en blickvinkel på över 175 °.
Tack vare dess gränssnitt har den ett brett användningsspektrum: Genom att löda om motstånd på baksidan av kretskortet kan dessa gränssnitt väljas. Det handlar om ett seriellt gränssnitt (som kan användas med SPI) och två parallella gränssnitt (8080 / 6800).
Konstruktionen är kompatibel med displayer som ofta används inom industrin - med små ändringar i programvaran kan dessa sedan kompletteras med OLED-teknik.

I leveransen ingår även en pinlist.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
