Joy-itCOM-OLED2-42Displaymodul6.1 cm(2.42 tum ) 128 x 64 Pixel

OLED-displaymodul med gul text på svart bakgrund. Inskrift: 'JOY-iT COM: I2C, 42', '28x64 pixlar', '0,42 tum OLED'.

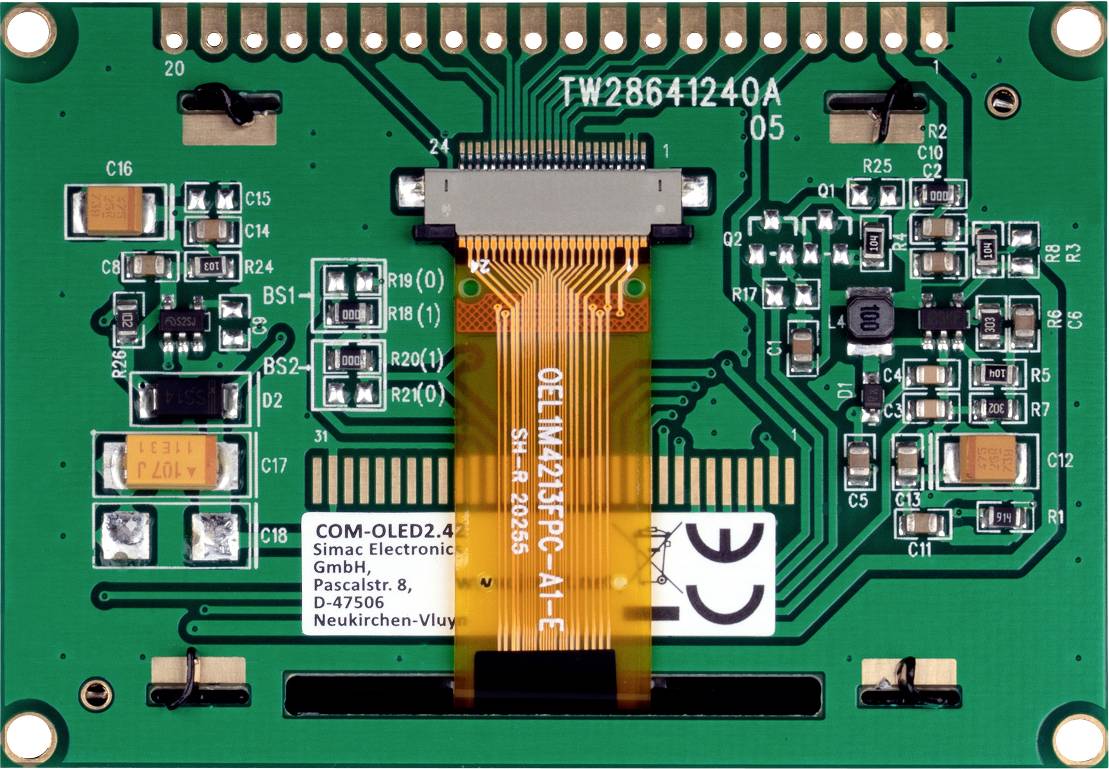

Baksidan av ett elektroniskt kretskort med olika chips, motstånd och kontakter. Serienummer synligt längst upp.

OLED-skärm med gul textvisning. Visar tekniska data som 'COM: I2C, Pixlar: 256x64, 4,2 tum' och webbadress.

Närbild av ett elektroniskt kretskort med grön yta, ledningsbanor och en orange flatbandskabelanslutning i mitten.

1/4

Datablad (PDF)

Snabb leverans fre. 2 okt.

69 Styck

Antal

Styck

Toal (183,20 kr / stycken)

183,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tillbehör

Gränssnitt: SPI, I2C, 8 stift parallell, 6800/8080
Inkl. stiftlist (inte fastlödd)
128x64 pixlar
Gul visning på svart bakgrund
Kontrast: Större än 2000:1
Användningsområde: -40 till +85 grader Celsius
ideal för

Tekniska specifikationer

Typ negativ OLED
Display-/bakgrundsfärg gul på svart
Chipset SSD1309
Gränssnitt som grundutförandet: SPI
Ytterligare: I2C, 8 stift parallellt
6800/8080 (för att ändra gränssnittet måste du
lödda)
Matningsspänning 3 - 5 V.
Försörjningsström 90 mA
Logik Level 3 V.
Högnivåingång på minst 2,4 V.
Lågnivåingång max. 0,6 V.
Blickvinkel större än 160°
tillåten. Drifttemperatur -40 °C till 85 °C

Typ av produkt: Display

Bild - Displayteknik: OLED

Display (cm): 6.1 cm

Display (tum): 2.42 tum

Display-upplösning: 128 x 64 Pixel

Ljusstyrka (min.): 100 cd/m²

Ljusstyrka (max.): 120 cd/m²

Kontrastförhållande: 2000 : 1

Längd: 50 mm

Bredd: 71 mm

Höjd: 7 mm

Dokument & nedladdningar

Datablad

Datablad 2348034 Joy-itCOM-OLED2-42Displaymodul6.1 cm(2.42 tum ) 128 x 64 Pixel

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2348034 Joy-itCOM-OLED2-42Displaymodul6.1 cm(2.42 tum ) 128 x 64 Pixel

Beskrivning

Denna högvärdiga OLED-display
Ger bra bildkvalitet och
har genom sina 4 olika
Kommunikationsgränssnitt in
Brett användningsspektrum.

För integrering finns tekniska ritningar i databladet och bruksanvisningen för downloadområdet.
