Joy-it Stegmotor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Axel-diameter: 5 mm

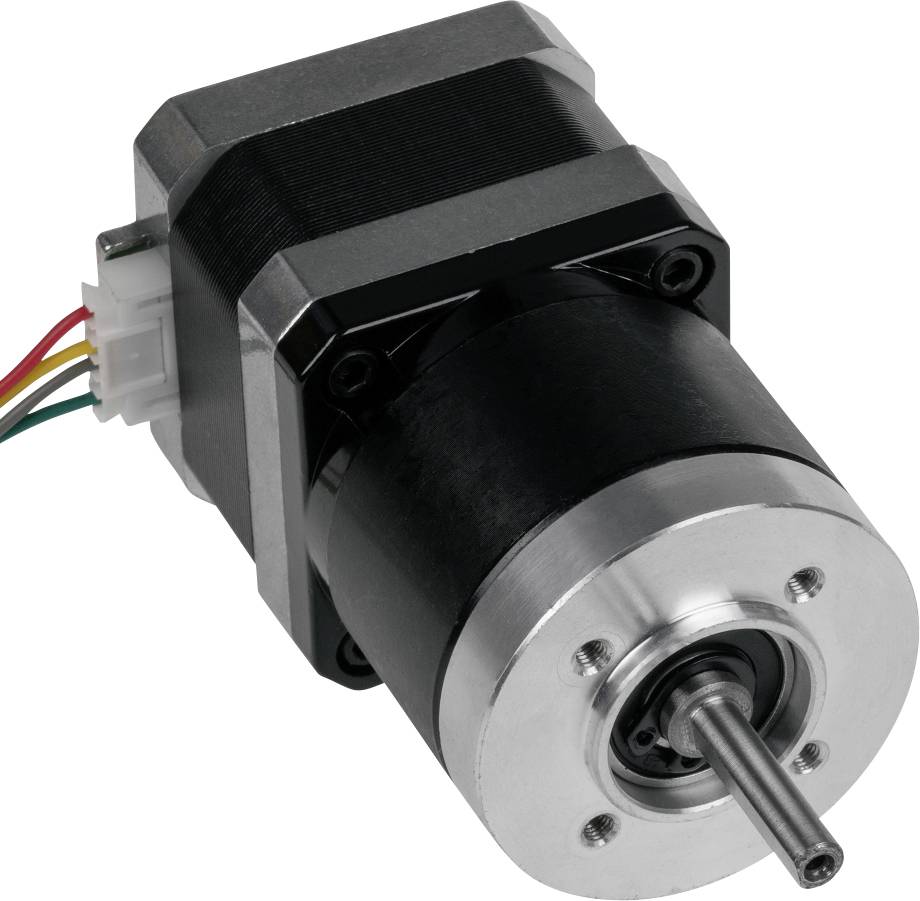

Stegmotor i närbild med synlig axel och kablar. Lämplig för precisionsreglering av maskinerirörelser.

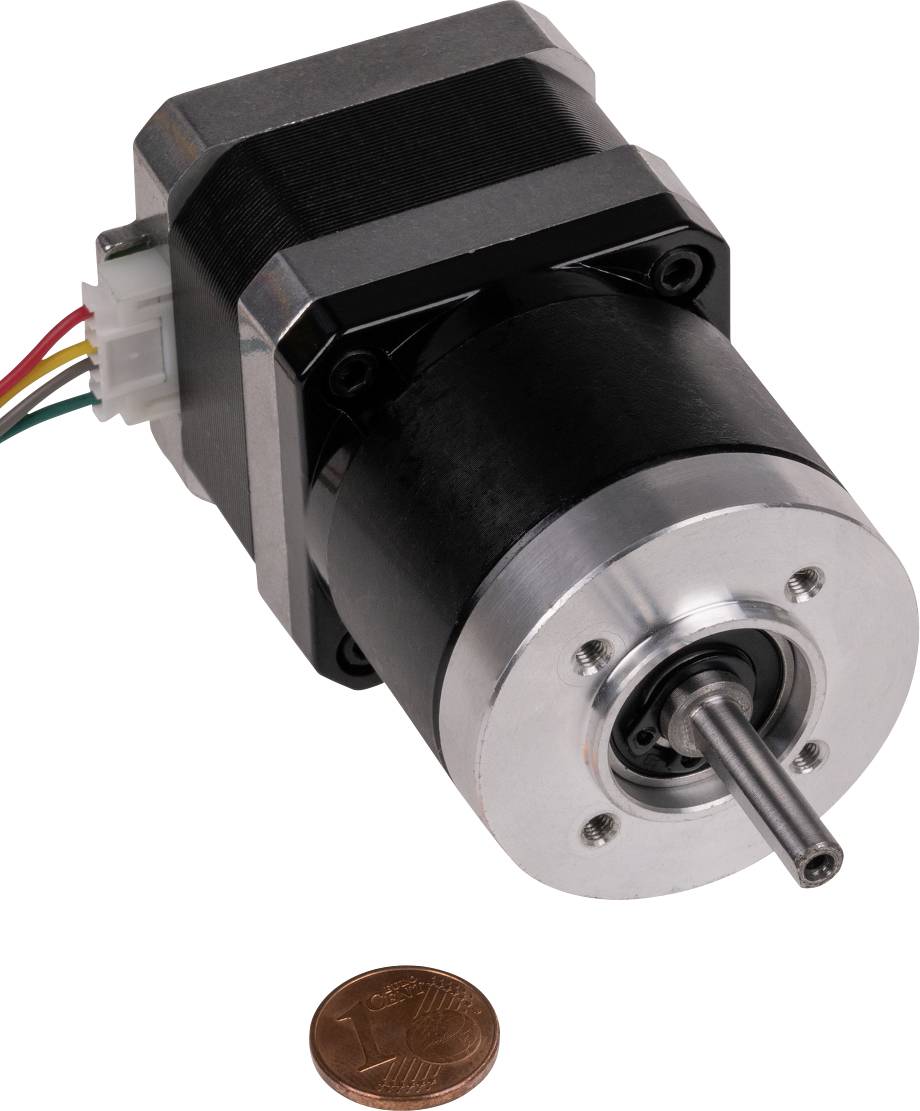

Stegmotor med flera färgade kablar, bredvid en 1-centstunna som storleksjämförelse.

1/2

Datablad (PDF)

Leverans tis. 6 okt.

5 Styck

Antal

Styck

Toal (760,00 kr / stycken)

760,00 kr

exkl. moms

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

joy-it, NEMA 17 stegmotor för växellåda, 0,28 Nm, 0,84A

Stegmotor med en växellåda med 4:1 översatta
Varvtal max. 3000 varv/min.
Axel: 5 mm diameter (4,5 på flatplats)
Anslutning: 6-polig JST-uttag, levereras inkl. anslutningskabel

Tekniska specifikationer

Växellåda:
Effektivitet 96 %
Utväxlingsförhållande 4:1
max. tillåten effekt. Hållmoment 3,5 Nm
max. tillåten effekt. Vridmoment 6 Nm
Vinkelminuter 15
Nominell inrotationshastighet 3000 varv/min.
Max. Ingångshastighet 5000 varv/min.
Stegmotor:
Fasmotstånd 6,1 Ω
Fasinduktor 8,9 mH
Isolationsmotstånd min. 100 MΩ VID 500 V DC
Isoleringsklass B (130 °C)
Tröghetsmoment 38 g
cm²
Rastmoment 0,012 Nm

Driftspänning (specifikationer): 5,12 V

Vinkel: 1,8°

Hållmoment: 0.28 Nm

Max. fasström: 0.84 A

Axel-Ø: 5 mm

Axellängd: 19 mm

Tillverkarnr.: NEMA17-08GM

Typ: NEMA17-08GM

Bredd: 43 mm

Flänsmått: 42 mm

Nominell ström: 0.84 A

Nominell spänning: 5.12 V

Faser: 2

Axel-Ø: 5 mm

Varvtal: 3000 U/min

Nominellt vridmoment: 0.28 Nm

Motorlängd: 34 mm

Max. omgivningstemperatur: 50 °C

Min. omgivningstemperatur: -10 °C

Vikt: 500

Typ av produkt: Stegmotor

Dokument & nedladdningar

Datablad

Datablad 2355878 Joy-it Stegmotor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Axel-diameter: 5 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2355878 Joy-it Stegmotor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Axel-diameter: 5 mm

Beskrivning

Vår NEMA 17-serie är mycket små motorer med högt vridmoment, som kan uppnå varvtal på upp till 3000 varv/min.
Denna kompakta stegmotor med en växellåda som är utrustad med 4:1, är lämplig för användningsområden där en exakt och kraftfullt arbetande stegmotor behövs.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
