Utbildning & utvecklingspaket Utvecklingskort Breakout Boards

Joy-it SBC-MotoDriver3 N/A Motordrivenheten Passar till: Raspberry Pi® Pico 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

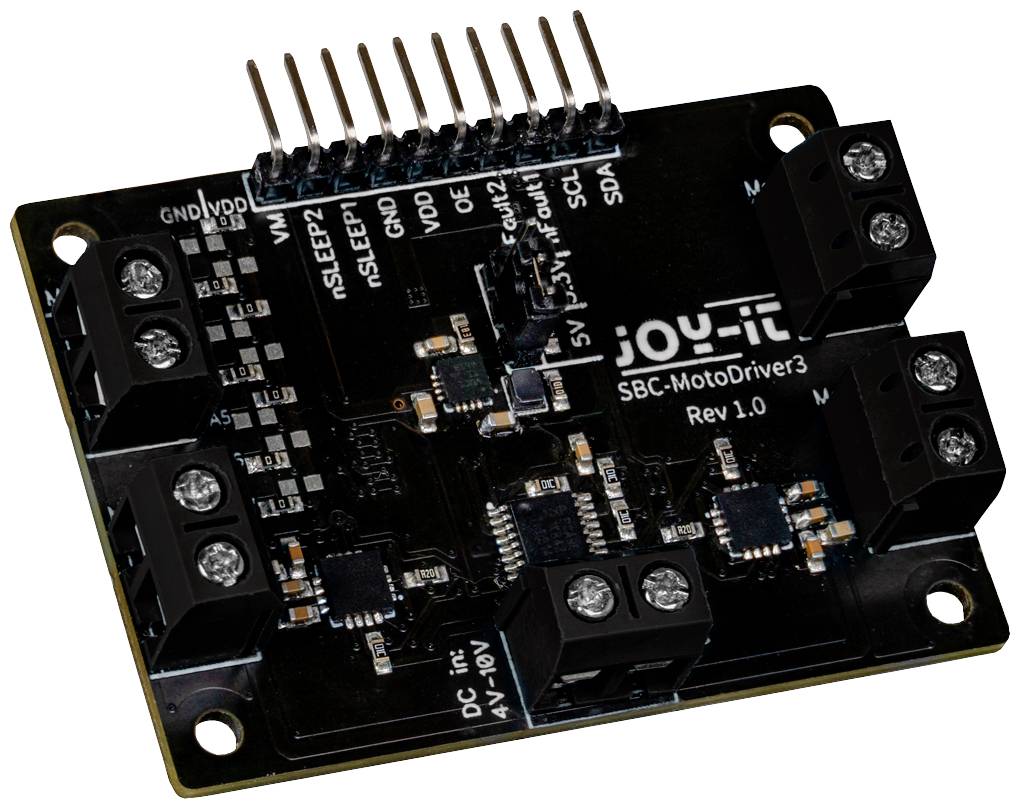

Joy-It SBC-MotoDriver3 Rev 1.0 motordrivplatta med flera anslutningar och svarta elektroniska komponenter.
Joy-It SBC-MotoDriver3 Rev 1.0 motordrivplatta med flera anslutningar och svarta elektroniska komponenter.

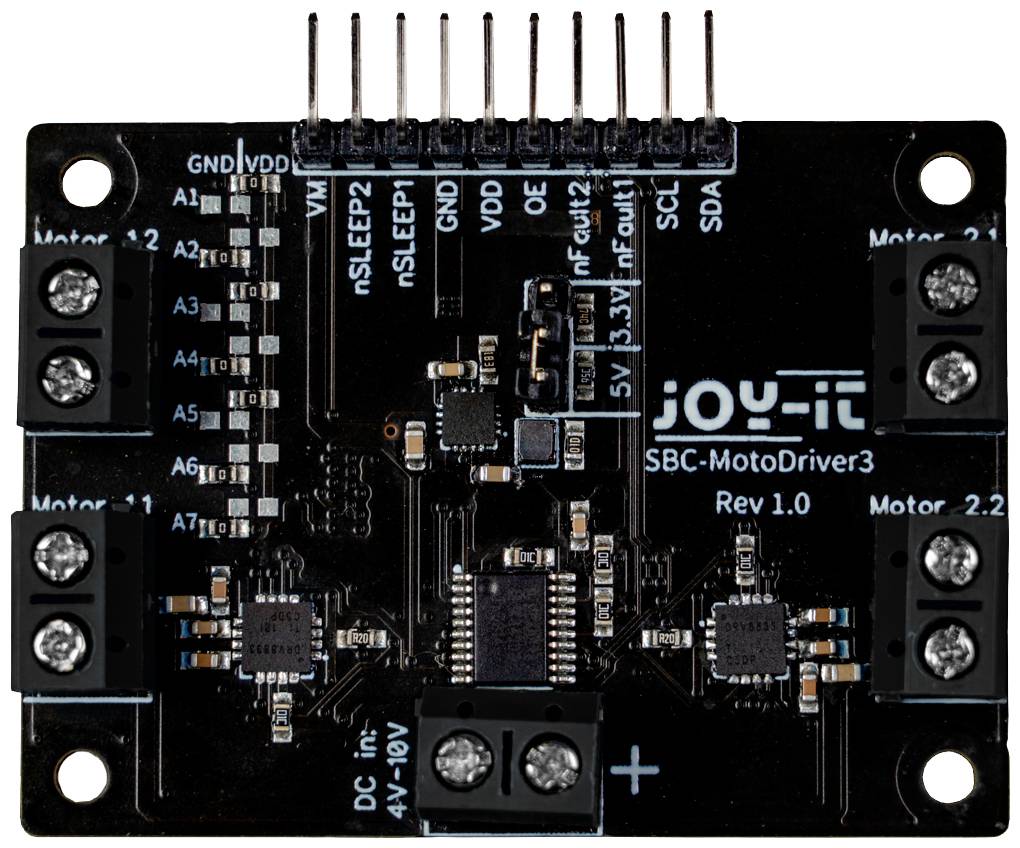

En elektronisk kretskort med påskriften 'joy-it SBC-MotoDriver3 Rev 1.0', som visar flera anslutningar och kretsar.
1/2
Joy-it
Datablad (PDF)
Snabb leverans fre. 2 okt.

35 Styck

Antal

Toal (151,20 kr / stycken)
151,20 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Höjdpunkter & detaljer
  • Tekniska specifikationer
  • Dokument & nedladdningar
  • Beskrivning
  • I leveransen ingår
  • Köps ofta tillsammans
  • Tillbehör

Höjdpunkter & detaljer

Utvecklingskort

  • Kompatibel: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit med mera
  • I2C standardadress: 0x15
  • Onboard spänningsomvandling från "DC in" till 5 V eller 3,3 V, val av I2C-adresser till drivrutinen IC genom lödbryggor, styrning av 4 DC-motorer / 2 lyftanordningar via I2C
  • 4 till 10 V.
  • 4x DC eller 2x stegmotor

Tekniska specifikationer

  • Kompatibel med Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit med mera
  • Motordrivkrets IC DRV8833
  • Drivrutiner: IC PCA9634
  • Kommunikationsgränssnitt I2C standardadress: 0x15
  • Egenskaper: Onboard spänningsomvandling från "DC in" till 5 V eller 3,3 V, val av I2C-adresser till drivrutinen IC genom lödbryggor, styrning av 4 DC motorer / 2 lyftanordningar via I2C
  • Logiknivå 3,3 V (tolerans 5 V)
  • Spänningsområde för VM-stift och "DC in" ingång: 4 - 10 V.
  • Spänningsområde för motorer (DC & stepper) 4 - 10 V.
  • Strömförbrukning motorer: DC: Max. 1,5 A per motor stepper: Max. 1,5 A per brygga
  • Drifttemperatur -40 till +85 °C
  • Maximal strömutmatning av den inbyggda spänningsomvandlaren: 1 A (maxvärde som kan användas för försörjning av mikrokontroller eller enkortsdatorer)
Förpackningstyp

Piece

Typ av produkt

Motordrivenheten

Passar till

Arduino

Gränssnitt

I²C

Driftspänning (min.)

4 V

Driftspänning max.

10 V

Utgångsspänning (max.)

10 V

Utgångsspänning (min.)

4 V

Lämplig för

Raspberry Pi®

Typ av verktyg

Motordrivenheten

Höjd

14 mm

Längd

47 mm

Bredd

57 mm

Antal utgångar

4 x

Vikt

18 g

Passar till

Raspberry Pi® Pico

Dokument & nedladdningar

Datablad

Datablad 2890404 Joy-it SBC-MotoDriver3 N/A Motordrivenheten Passar till: Raspberry Pi® Pico 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2890404 Joy-it SBC-MotoDriver3 N/A Motordrivenheten Passar till: Raspberry Pi® Pico 1 st

Beskrivning

Med MotoDriver3 har du möjlighet att styra och strömförsörja upp till fyra DC-motorer eller två stegmotorer. Styrningen av anslutna motorer sker via PCA9634 chip, som tillhandahåller ett I2C-gränssnitt. MotoDriver3 erbjuder en inbyggd spänningsomvandling som gör det möjligt att tillhandahålla en inställbar spänning på 3,3 V eller 5 V för mikrokontroller och utvalda enkortsdatorer. För detta ändamål ansluts bara en spänningskälla till "DC in" -ingången. Tack vare MotoDriver3 behövs ingen extra strömförsörjning för motorerna eller användning av stora mängder kablar. Utbyggnadskortet möjliggör en exakt styrning av motorer med en konstant spänning i området från 4 V till 10 V.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

  • Motordrivkrets

Beskrivning

Med MotoDriver3 har du möjlighet att styra och strömförsörja upp till fyra DC-motorer eller två stegmotorer. Styrningen av anslutna motorer sker via PCA9634 chip, som tillhandahåller ett I2C-gränssnitt. MotoDriver3 erbjuder en inbyggd spänningsomvandling som gör det möjligt att tillhandahålla en inställbar spänning på 3,3 V eller 5 V för mikrokontroller och utvalda enkortsdatorer. För detta ändamål ansluts bara en spänningskälla till "DC in" -ingången. Tack vare MotoDriver3 behövs ingen extra strömförsörjning för motorerna eller användning av stora mängder kablar. Utbyggnadskortet möjliggör en exakt styrning av motorer med en konstant spänning i området från 4 V till 10 V.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

  • Motordrivkrets
