Name: Joy-it sbc-moto1 Raspberry Pi® Extension Board Lämplig för (enkorstdator) Raspberry Pi®, Raspberry Pi® 2 B, Raspberry Pi
Brand: Joy-it
SKU: 1503742
Availability: InStock

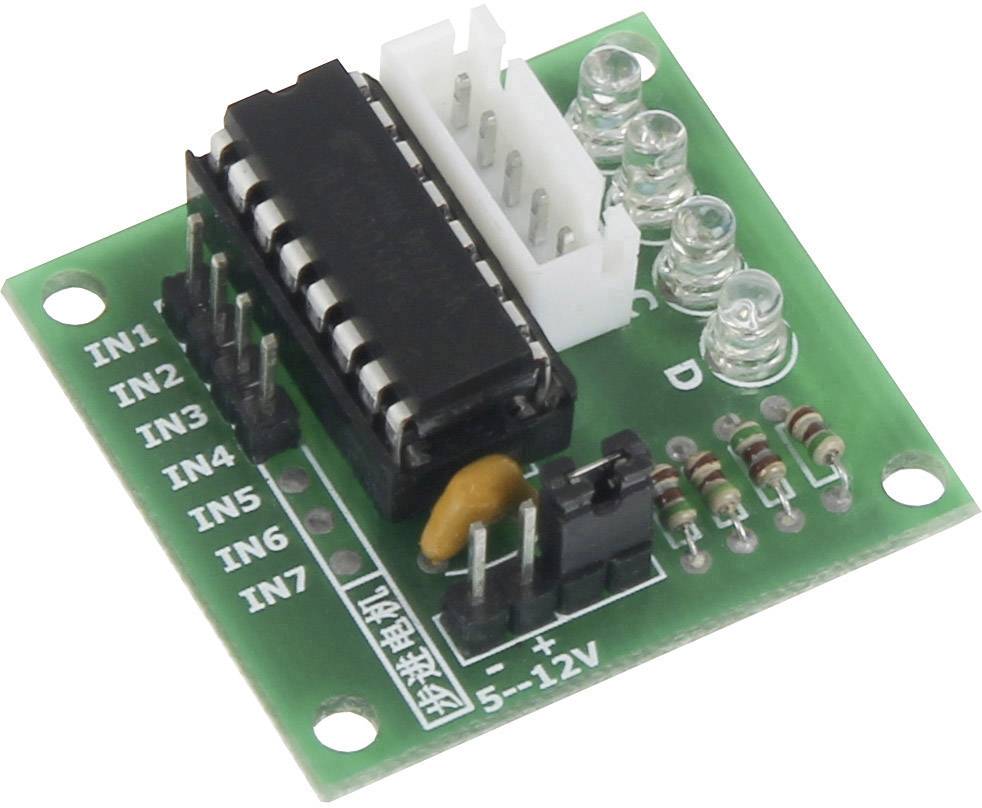

Elektronikmodul med chip, stift och lysdioder på kretskort. Märkt med 'IN1' till 'IN7' och spänningsintervall '5-12V'.

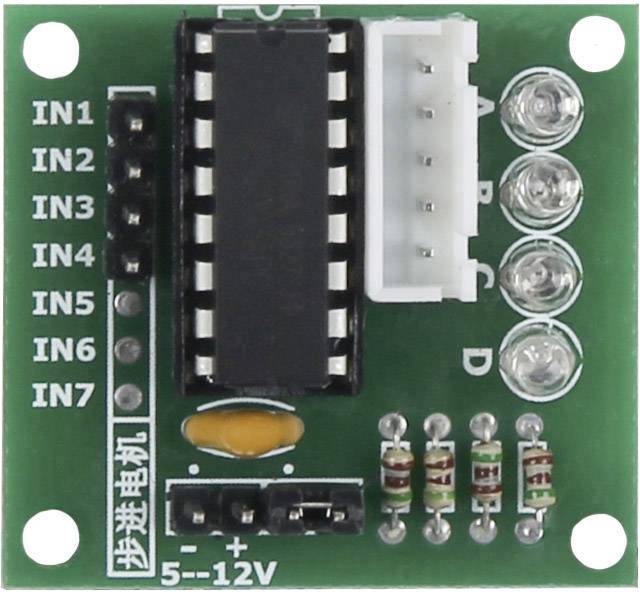

Elektronisk styrkrets med 7 ingångar, kretsuppsättning, LED-indikatorer och motstånd, lämplig för 5-12V-applikationer.

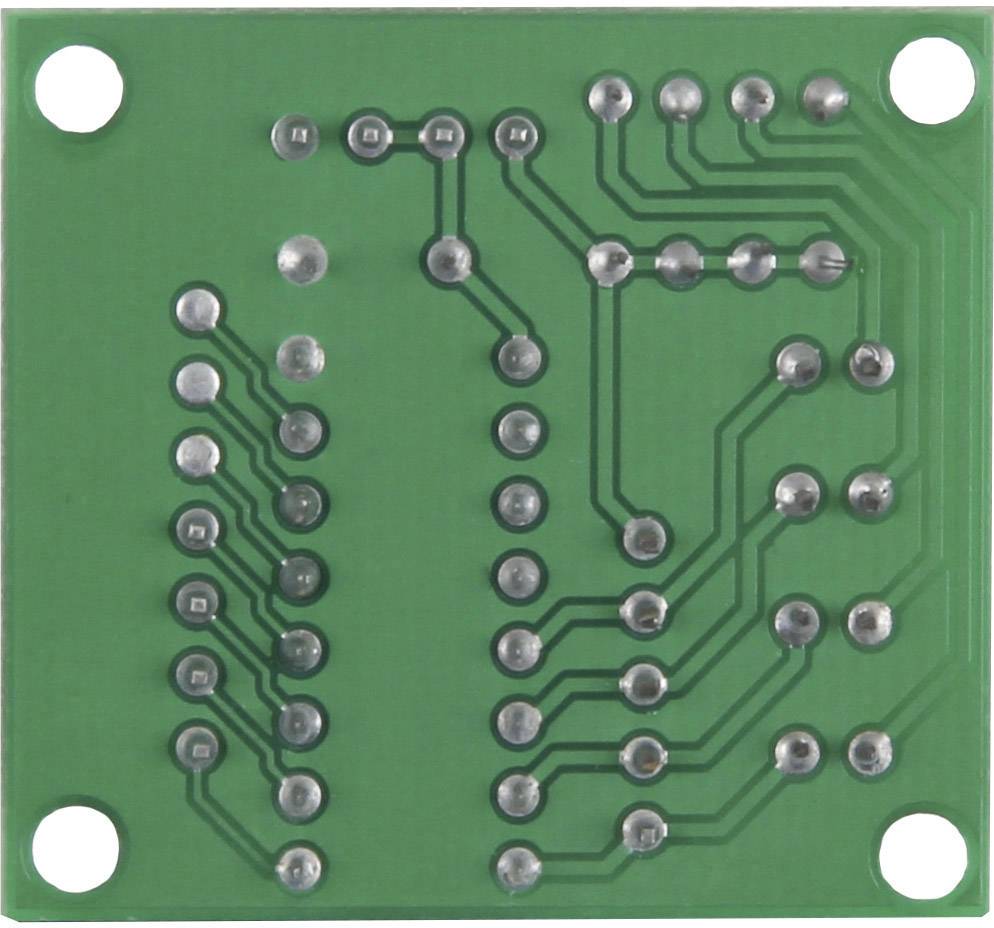

Grön kretskort med synliga kopparkretsar och lödpunkter, kvadratisk form, fyra skruvhål i hörnen.

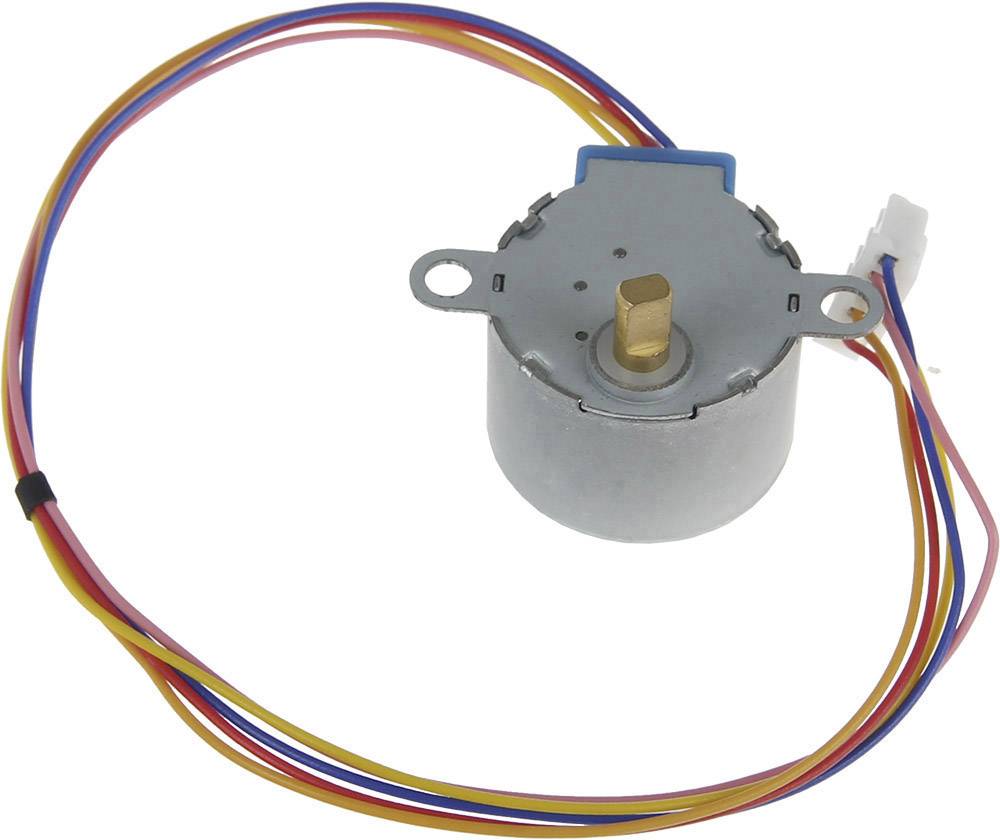

En liten stegmotor med färgglada kablar för elektroniska tillämpningar.

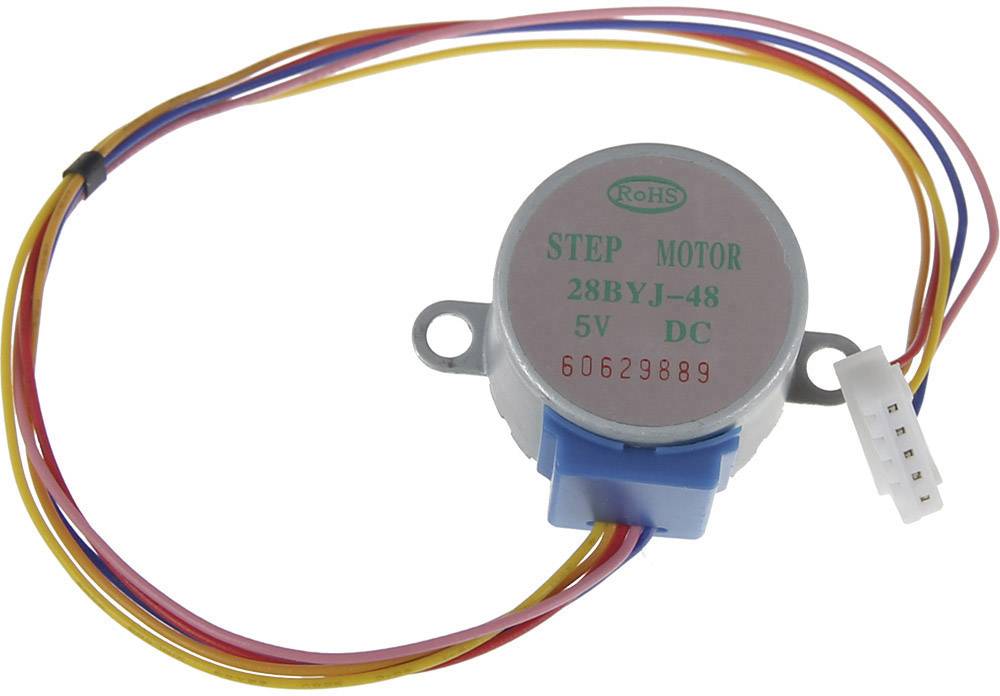

En stegmotor 28BYJ-48 med 5V DC-drift, visar färgade trådar och anslutningar. Ideal för preciserade kontrolprojekt.

1/5

Datablad (PDF)

Snabb leverans tis 13 okt.

41 Styck

Antal

Styck

Toal (52,00 kr / stycken)

52,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Joy-IT motorstyrning inkl. 5 volt stegmotor

ULN2003 drivrutin
Inkl. 5 volt stegmotor
Spänningsingång 5 till 12 Volt
LED-indikering för utgångskanal

Tekniska specifikationer

Typ av produkt: Raspberry Pi® Extension Board

Lämplig för: Raspberry Pi®
Raspberry Pi® 2 B
Raspberry Pi® 3 B
Raspberry Pi® A+
Raspberry Pi® B+
Raspberry Pi® A, B, B+
Arduino
Banana Pi
Cubieboard
pcDuino

Innehåll: 1 st

Djup: 32 mm

Höjd: 12 mm

Bredd: 32 mm

Dokument & nedladdningar

Datablad

Datablad 1503742 Joy-it sbc-moto1 Raspberry Pi® Extension Board Lämplig för (enkorstdator) Raspberry Pi®, Raspberry Pi® 2 B, Raspberry Pi

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1503742 Joy-it sbc-moto1 Raspberry Pi® Extension Board Lämplig för (enkorstdator) Raspberry Pi®, Raspberry Pi® 2 B, Raspberry Pi

Beskrivning

Stegmotorstyrenheten "SBC-Moto1" från Joy-IT använder ULN2003-drivrutinen och levereras med en 4-fasig, 5V-stegmotor (Nr: 28BYJ-48). Den mäter bara 32x32 mm. Det finns också 4 LED-lampor integrerade, som indikerar den nuvarande utgångskanalen.
