Name: Joy-it SBC-LCD02 N/A Display Passar till: Raspberry Pi® 1 st
Brand: Joy-it
SKU: 2436022
Availability: InStock

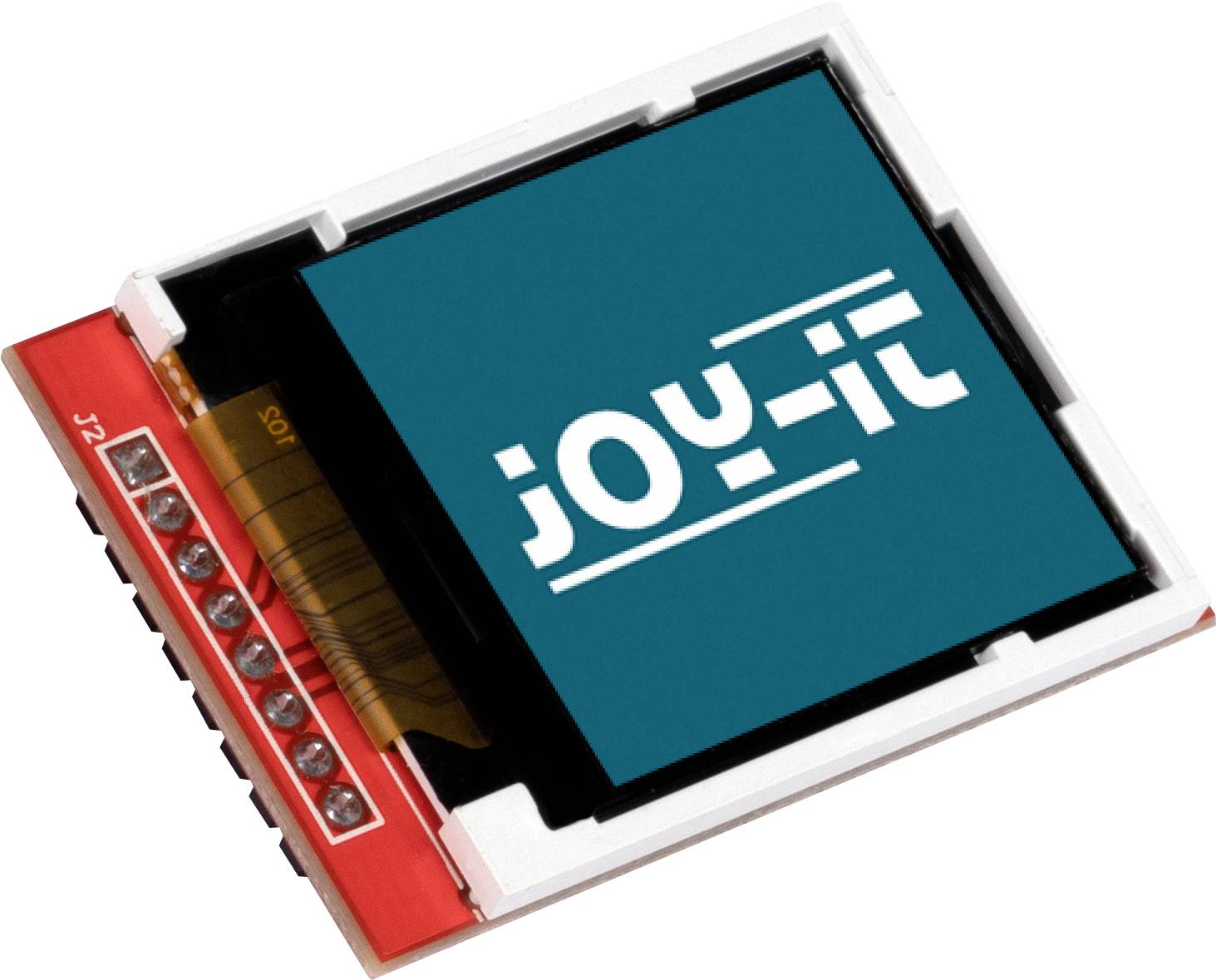

Ett litet LCD-displaymodul med texten 'joy-it' på skärmen.

Datablad (PDF)

Leverans tis 13 okt.

13 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (87,20 kr / stycken)

87,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Utvecklingskort

Kompatibel med nästan alla mikrokontroller via SPI-gränssnitt
Upplösning. 128 x 128 pixlar
18-bitars färgdjup (262.144 färger)
Via PIN styrbar bakgrundsbelysning

Tekniska specifikationer

Displaytyp: IPS TFT-färg-LCD med vit LED-bakgrundsbelysning
Upplösning 128 x 128 pixlar
Färgval: 18-bitars färgdjup (262.144 färger)
Drivrutins-chip: ILI9163 Drive IC
Digitalt gränssnitt: SPI
Specialitet: Bakgrundsbelysning som kan styras via PIN
Matningsspänning: 3,3V
Logiknivå 3,3 V
Pixeltäthet: 125 ppi
Drifttemperatur: -40 °C till 85 °C.

Förpackningstyp: Piece

Typ av produkt: Display

Passar till: Raspberry Pi

Gränssnitt: SPI™

Driftspänning (min.): 3.3 V

Driftspänning max.: 3.3 V

Lämplig för: Arduino
Raspberry Pi®

Typ av verktyg: Expansions-kort

Höjd: 10 mm

Längd: 30 mm

Bredd: 43 mm

Passar till: Raspberry Pi®

Dokument & nedladdningar

Datablad

Datablad 2436022 Joy-it SBC-LCD02 N/A Display Passar till: Raspberry Pi® 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2436022 Joy-it SBC-LCD02 N/A Display Passar till: Raspberry Pi® 1 st

Beskrivning

Denna TFT-display styrs via SPI och är bra för användning som utmatningsenhet på mikrocontrollern (t.ex. NodeMCU) och singleboarddatorer (t.ex. Raspberry Pi). Genom att använda en högupplösande IPS-panel med en pixeltäthet på 125 ppi kan innehåll visas högupplösande på den kompakta displayen.

En teknisk ritning med alla relevanta mått som du behöver för att integrera i ditt projekt finns i databladet (se downloadområde).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
