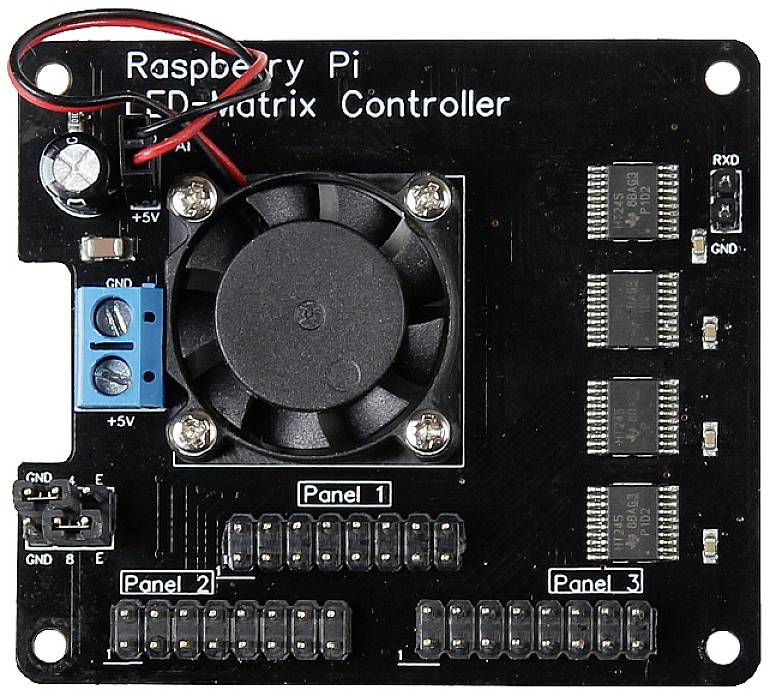

Joy-it RB-MatrixCtrl Styrenhet för LED-Matrix-moduler RB-MatrixCtrl Raspberry Pi® 3
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
29 Styck
Antal
Toal (175,20 kr / stycken)
175,20 kr
exkl. moms
30 dagars öppet köp
Utvecklingskort
Höjdpunkter & detaljer
- Kompatibel med alla Raspberry Pi
- Nivåomvandlare på 3,3 V till 5V för styrning av upp till 3 RGB-LED Matrix-rader
- Kan förse med ström
- 3x HUB75 kontakt
- Ideal för joy-it RGB-LED Matrix
Tekniska specifikationer
- Funktion
- Nivåomvandlare på 3,3 V till 5V för styrning av upp till 3 RGB-LED Matrix-rader
- Passiv och aktiv kylning
- Aluminiumkylelement och en 25 x 25 mm stor fläkt
- Egenskaper
- Kan förse Raspberry Pi med ström
- Kompatibel med:
- Raspberry Pi 3A/B/A+/B+, 4B
- Mått
- 65 x 56 x 26 mm
- Detta ingår:
- Utbyggnadskort, kylkropp, aktivfläkt, 2 AB-distans, 6 skruvar och muttrar, 4 underläggbrickor, 2 kontaktbryggor
- Ingångsspänning
- 5 V
- Gränssnitt:
- 3x HUB75 kontakt
- Dataledning E omkopplingsbar
- Med kontaktbryggor på stift 4 eller 8
- Interna anslutningar
GPIO (40pol.)
- Externa anslutningar
Pinkontakt
- Längd
56 mm
- Bredd
65 mm
- Höjd
26 mm
- Strömförsörjning
Uppladdningsbara batteri
batteri
230 V
- Utgångsspänning
5 V
- Typ av produkt
Styrenhet för LED-Matrix-moduler
- Lämplig för
Raspberry Pi®
Raspberry Pi® 3 B
Raspberry Pi® 3 A+
Raspberry Pi® 3 B+
Raspberry Pi® A+
Raspberry Pi® 2 B
- Gränssnitt
Parallell
- Serie
Raspberry Pi® 3
- Typ av verktyg
Expansions-kort
Dokument & nedladdningar
Datablad
Datablad 2151031 Joy-it RB-MatrixCtrl Styrenhet för LED-Matrix-moduler RB-MatrixCtrl Raspberry Pi® 3
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2151031 Joy-it RB-MatrixCtrl Styrenhet för LED-Matrix-moduler RB-MatrixCtrl Raspberry Pi® 3
Beskrivning

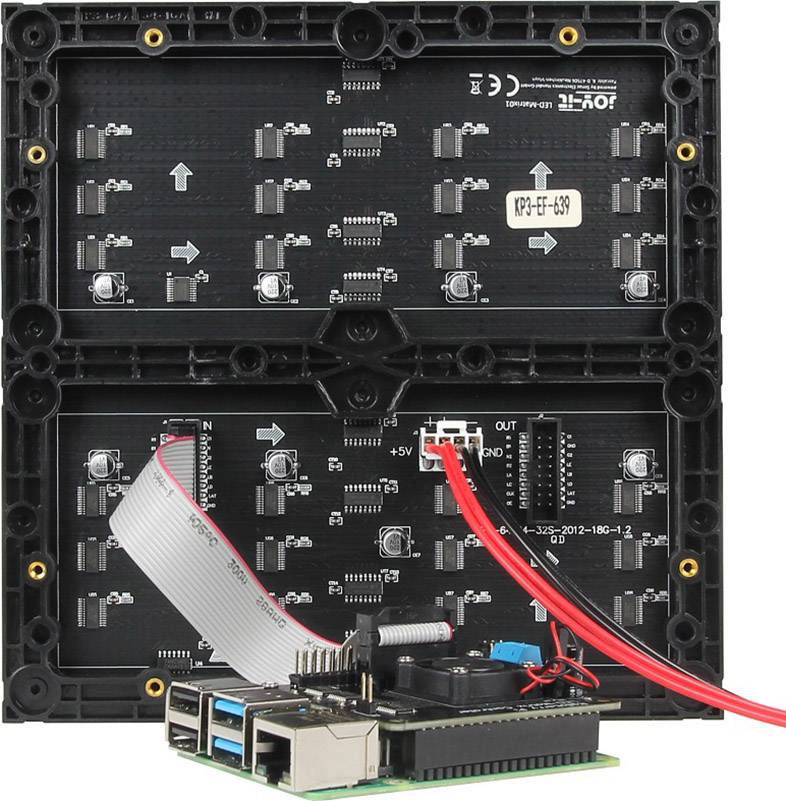

Denna RGB-LED Matrix-controller är kompatibel med alla Raspberry-modeller från och med version 3. Med hjälp av den kan du styra enskilda LED-paneler ( t.ex. Joy joy-it 64x64 RGB-LED-Matrix (LED-matrix01), hela videoväggar eller indikatortavlor.
För detta ändamål kan styrenheten styra en ”Matrix”-vägg bestående av enskilda lysdiodmoduler, som kan bestå av 3 rader i valfri bredd.
Via kretskortet kan Raspberry Pi även förses med ström. På så sätt används endast en strömkälla som förenklar integrationen betydligt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
För detta ändamål kan styrenheten styra en ”Matrix”-vägg bestående av enskilda lysdiodmoduler, som kan bestå av 3 rader i valfri bredd.
Via kretskortet kan Raspberry Pi även förses med ström. På så sätt används endast en strömkälla som förenklar integrationen betydligt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- Modulkort
