Joy-it "Grab it" Robotarm + Motor control CR-1774898 Robotarm byggsats Utförande: Byggsats
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
8 Styck
Antal
Toal (2 232,00 kr / stycken)
2 232,00 kr
exkl. moms
Fri frakt
Endast 8 Styck kvar på lager
Höjdpunkter & detaljer
Robot-byggsats
- Robotarm i aluminium inkl 6x 20 kg servo
- Växellåda av metall
- Precisionskklo av metall
- inkl. Motorstyrning och nätenhet
- ideal även för utbildnings
- Inkl. Stabil väska för förvaring ( mått: 550 x 350 x 110mm)
- Kompatibel med alla Arduinos och kompatibla SBC
Tekniska specifikationer
- Robotarm:
- Motorer 6 st.
- 21.5 kg/cm vridmoment vid 7,4 V 5V–7.4 V DC-spänning 360° mekanisk vinkel, 180° arbetsområde metall växellåda styrning via PWM
- Arm material: Aluminium
- Monteringsplatta 28,5 x 16 cm
- Räckvidd arm 30 cm
- Motorstyrning:
- 16 kanaler, egen taktgivare för servomotorer (PWM)
- Strömingång 1: Hålkontakt 5.5 / 2.1 mm , 4,8-6 V max 5 A
- Strömingång 2: Skruvklämma , 4,8-6 V 6A max.
- Kompatibla Arduino modeller: Arduino Uno, Mega, och många andra mikrokontroller med Arduino komp. Pinut
- Nätenhet 5V 4A, hålkontakt 5,5 / 2,1 mm
- Typ av produkt
Robotarm byggsats
- Utförande
Byggsats
- Mått.
(L x B) 30 cm x 16 cm
- Längd
30 cm
- Bredd
16 cm
- Tillverkarnr.
CR-1774898
Dokument & nedladdningar
Datablad
Datablad 1774898 Joy-it "Grab it" Robotarm + Motor control CR-1774898 Robotarm byggsats Utförande: Byggsats
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1774898 Joy-it "Grab it" Robotarm + Motor control CR-1774898 Robotarm byggsats Utförande: Byggsats
Information
Information 1774898 Joy-it "Grab it" Robotarm + Motor control CR-1774898 Robotarm byggsats Utförande: Byggsats
Beskrivning
Med det här setet får du allt för att tillsammans med en Arduino bygga och programmera en fungerande, robust robot.
Detaljerad information robotarm:
"Grab it" robotarm levereras i ett mycket stabilt utförande. Ramen på armen består av mycket robust, svarteloxerad aluminium.
I leveransen ingår 6 PWM-styrda servomotorer som kräver en belastning på upp till 20 kg/cm. Detta resulterar i ett mycket stort användningsområde och tillräckligt med effektreserver för dina projekt.
Precisionsklon är anpassad till belastningsradien hos armen och är lika stark belastbar..
Armen monteras på den medföljande, lagrade vridplattan (360 grader), vilken i sin tur fixeras på en 28,5 x 16 cm stor grundplatta. På den finns hål förborrade för alla vanliga datorer med ett kretskort och utvecklarkretskort (Raspberry, BananaPi, Arduino osv.).

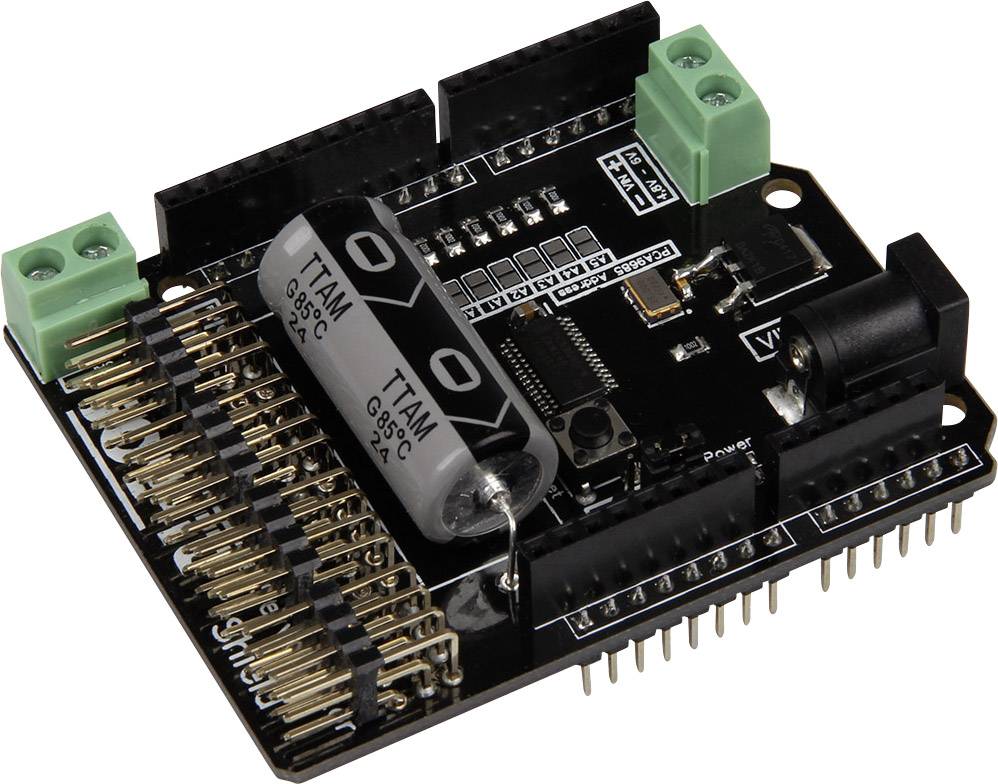

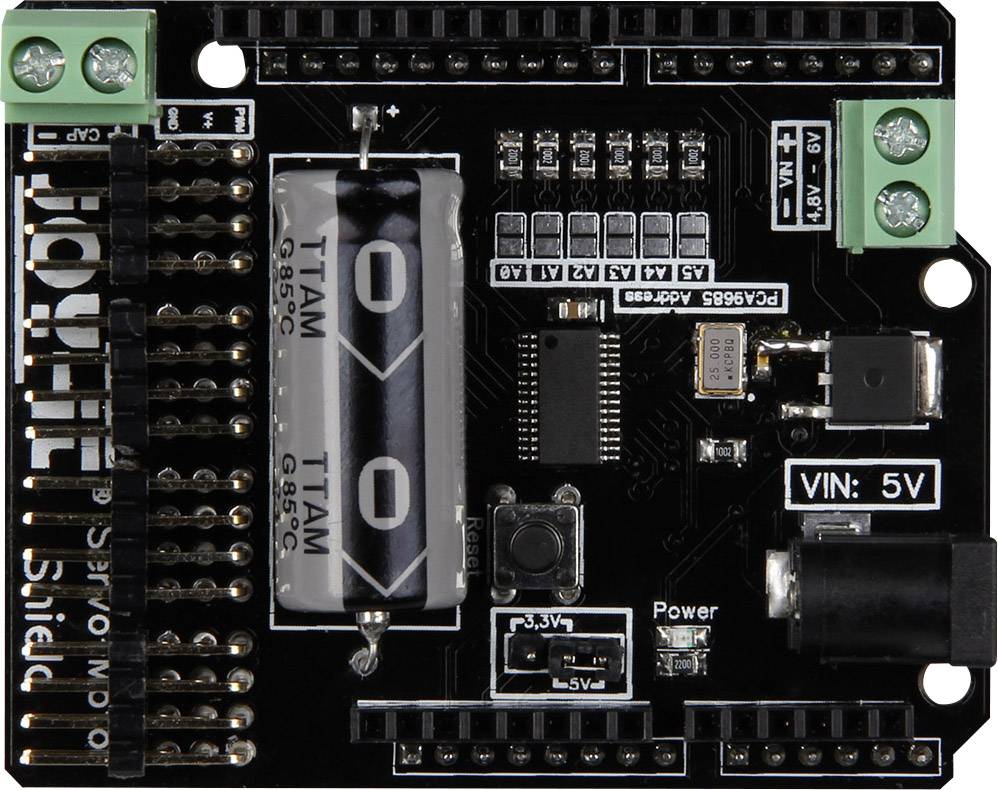

Detaljerad information motorstyrning:
Motorino kretskort är ett utvidgningskretskort för styrning och användning av upp till 16 PWM-styrda 5 V stegmotorer.
Den egna taktgivaren på Motorino ger en mycket exakt PWM-signal och därmed exakt positionering.
Kretskortet har 2 ingångar för spänning på 4,8 V - 6 V, via vilka upp till 11 A kan matas in så att en optimal strömförsörjning med motorerna alltid garanteras och därmed större projekt kan få tillräckligt mycket ström.
Försörjningen sker centralt via Motorino, som har en separat anslutning för varje motor för spänning, jord och styrledning.
Tack vare den inbyggda kondensatorn blir strömmen dessutom buffrad, därigenom blir avbrott i spänningen vid kort extrabelastning reducerad, vilken annars skulle kunna leda till störningar. Dessutom har man möjligheten att ansluta ytterligare en kondensator.
Aktivering och programmering av motorer kan som vanligt fortfarande genomföras med Arduino.
Bruksanvisning och diskussionsgrupper gör att även nybörjare snabbt får resultat.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Detaljerad information robotarm:
"Grab it" robotarm levereras i ett mycket stabilt utförande. Ramen på armen består av mycket robust, svarteloxerad aluminium.
I leveransen ingår 6 PWM-styrda servomotorer som kräver en belastning på upp till 20 kg/cm. Detta resulterar i ett mycket stort användningsområde och tillräckligt med effektreserver för dina projekt.
Precisionsklon är anpassad till belastningsradien hos armen och är lika stark belastbar..
Armen monteras på den medföljande, lagrade vridplattan (360 grader), vilken i sin tur fixeras på en 28,5 x 16 cm stor grundplatta. På den finns hål förborrade för alla vanliga datorer med ett kretskort och utvecklarkretskort (Raspberry, BananaPi, Arduino osv.).
Detaljerad information motorstyrning:
Motorino kretskort är ett utvidgningskretskort för styrning och användning av upp till 16 PWM-styrda 5 V stegmotorer.
Den egna taktgivaren på Motorino ger en mycket exakt PWM-signal och därmed exakt positionering.
Kretskortet har 2 ingångar för spänning på 4,8 V - 6 V, via vilka upp till 11 A kan matas in så att en optimal strömförsörjning med motorerna alltid garanteras och därmed större projekt kan få tillräckligt mycket ström.
Försörjningen sker centralt via Motorino, som har en separat anslutning för varje motor för spänning, jord och styrledning.
Tack vare den inbyggda kondensatorn blir strömmen dessutom buffrad, därigenom blir avbrott i spänningen vid kort extrabelastning reducerad, vilken annars skulle kunna leda till störningar. Dessutom har man möjligheten att ansluta ytterligare en kondensator.
Aktivering och programmering av motorer kan som vanligt fortfarande genomföras med Arduino.
Bruksanvisning och diskussionsgrupper gör att även nybörjare snabbt får resultat.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- Robotarm
- Morotstyrning
- Nätenhet
- Väska
- Servon
