Joy-it DSO-138-Mini Digitalt oscilloskop 200 kHz 1 kanal 1 MSa/s 1 kpts 12 Bit Handenhet 1 st

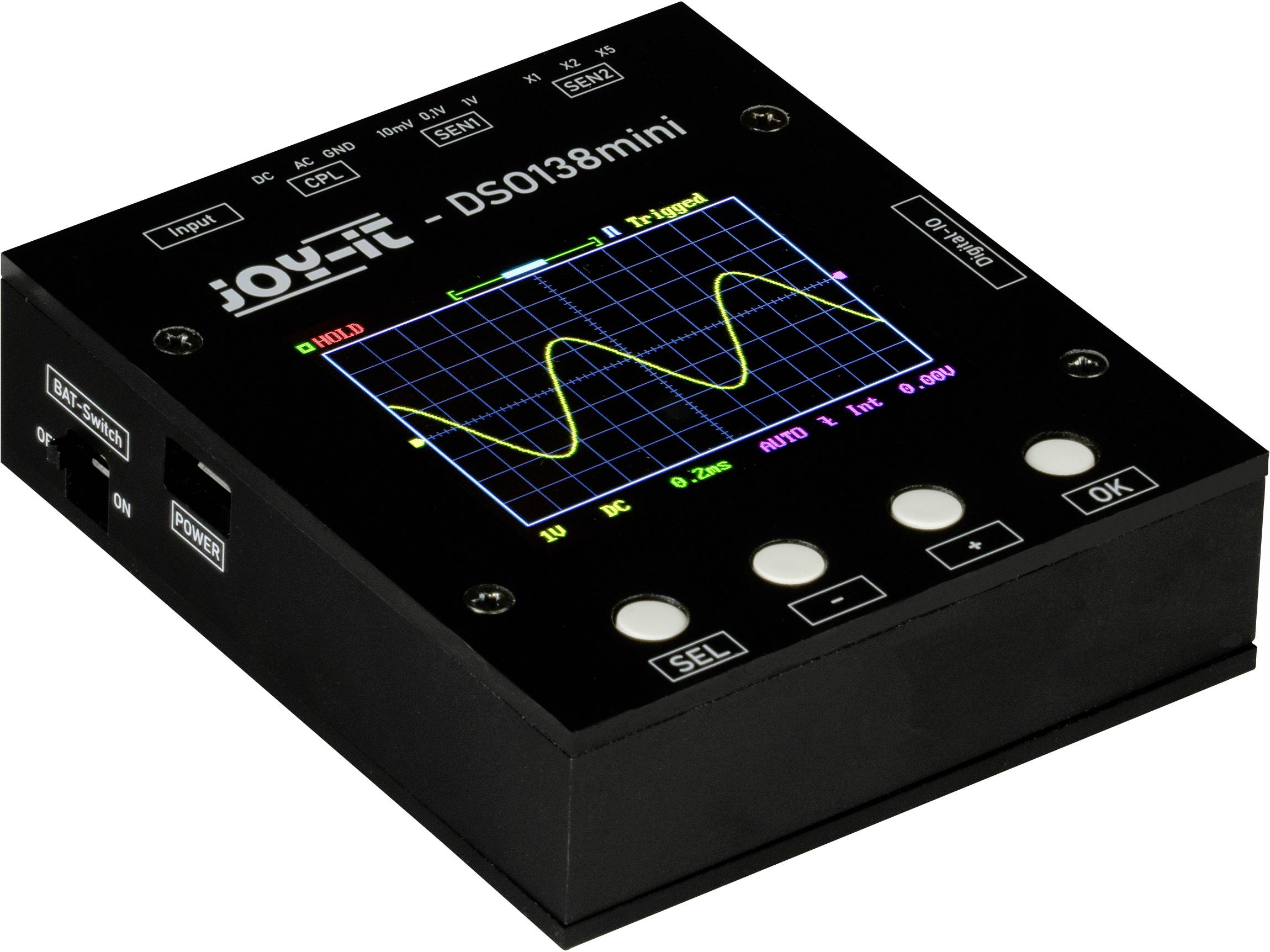

Oscilloskop 'DSO138mini' med färgdisplay visar en gul sinusformad våg. Fyra manöverknappar på höger sida. Funktionerna är märkta.

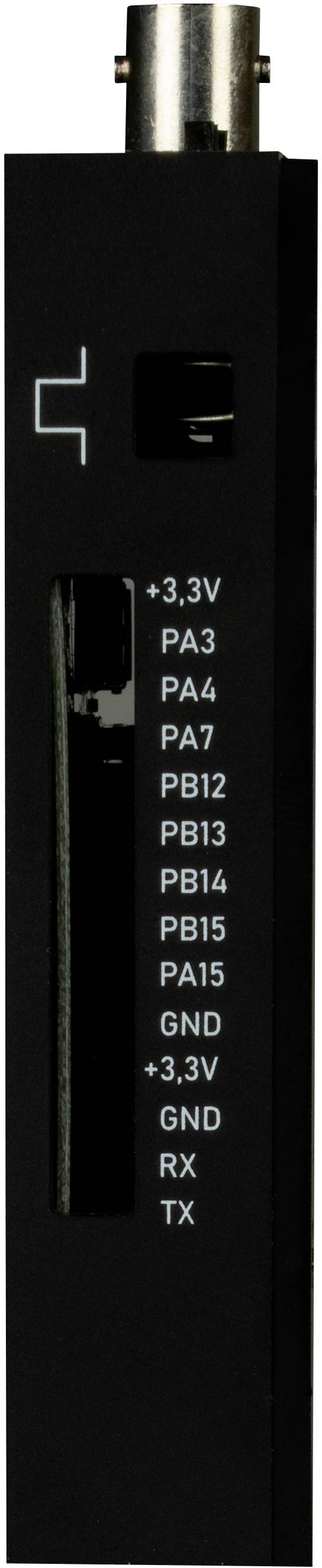

Svart enhet med märkningar '+3.3V, PA3, PA4, PA7, PB12, PB13, PB15, PA15, GND, +3.3V, GND, RX, TX' och en BNC-kontakt överst.

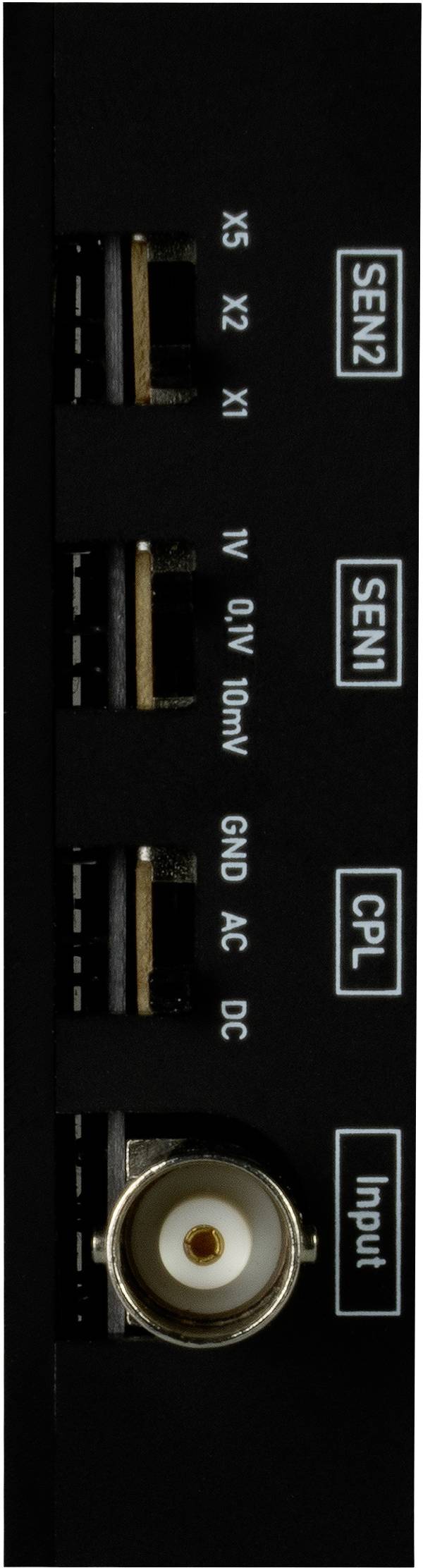

Elektronisk panel med märkningar SEM2, SEM, CPL och Input. Flera switchar och en kontaktingång är synliga.

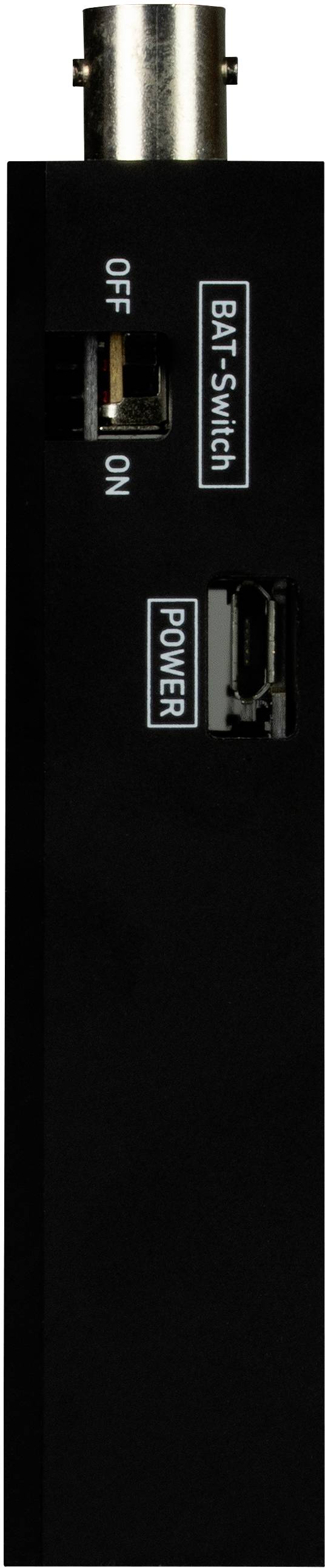

Svart enhet med en BNC-kontakt överst, en switch märkt med 'OFF' och 'ON' och en 'POWER'-ingång till höger.

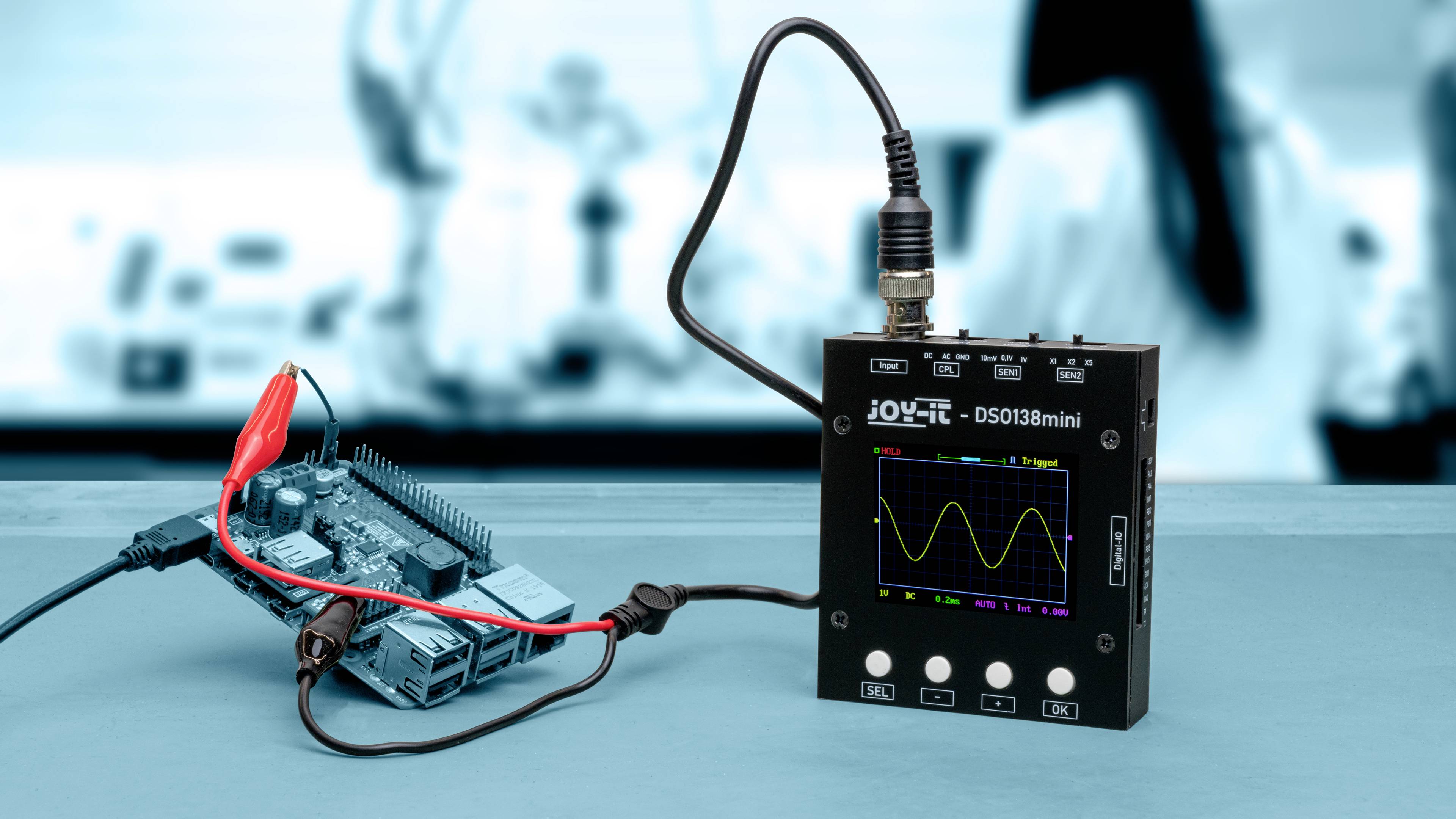

Oscilloskopet DS0138mini visar en sinuskurva på displayen, anslutet till mikrocontrollerkortet via röda och svarta kablar. I bakgrunden av ett laboratorium.

1/5

Datablad (PDF)

Snabb leverans tis. 7 jul.

5 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (472,00 kr / stycken)

472,00 kr

exkl. moms

Endast 5 Styck kvar på lager

Rapportera juridiska problem

Höjdpunkter & detaljer

DSO-138-mini, kompakt digitalt oscilloskop

Mobil användning tack vare batteridrift (batteri ingår inte i leveransen)
1 kHz/3,3 V testsignal, extern trigger
Seriell utgång för axeldata

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 200 kHz

Samplingsfrekvens / kanal: 1 MSa/s

Visning: 10 000 ns/Div

Upplösning: 12 Bit

Bildskärmsformat: 2,4 tum

Oscilloskop - specifikationer: Handenhet

Tidsbas: 500 s/ruta – 10us/ruta

Antal analoga ingångar max.: 1

: (ej certifierad kalibrering)

Ingångsimpedans: 1 MΩ

Ingångskoppling: AC, DC, GND

Ingångsspänning: 50 V

Spänningsförsörjning (specifikationer): 3,5 till 6 V/DC

Mått.: (L x B x H) 75 x 85 x 15 mm

Display: 320 x 240 pixel

Bredd: 85 mm

Höjd: 15 mm

Längd: 75 mm

Gränssnitt: Micro-USB

Minnesdjup / kanal: 1 kpts

Typ: DSO-138-Mini

Dokument & nedladdningar

Datablad

Datablad 2301404 Joy-it DSO-138-Mini Digitalt oscilloskop 200 kHz 1 kanal 1 MSa/s 1 kpts 12 Bit Handenhet 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2301404 Joy-it DSO-138-Mini Digitalt oscilloskop 200 kHz 1 kanal 1 MSa/s 1 kpts 12 Bit Handenhet 1 st

Beskrivning

DSO138Mini är en optimerad version av det populära DSO-138-oscilloskopet och har, jämfört med sin föregångare, några fördelar:
Drift via USB och med ett 3,7 V litiumjonbatteri är möjlig (batteri medföljer ej), förenklad strömförsörjningskoppling, förbättrad mobil användning tack vare betydligt mindre storlek i höljet, extern triggingång, som accepterar TTL- och LVTTL-signaler som källa och seriell utmatning av vågformsdata.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
