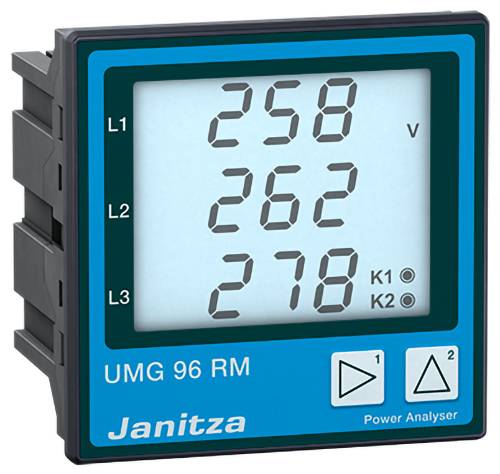

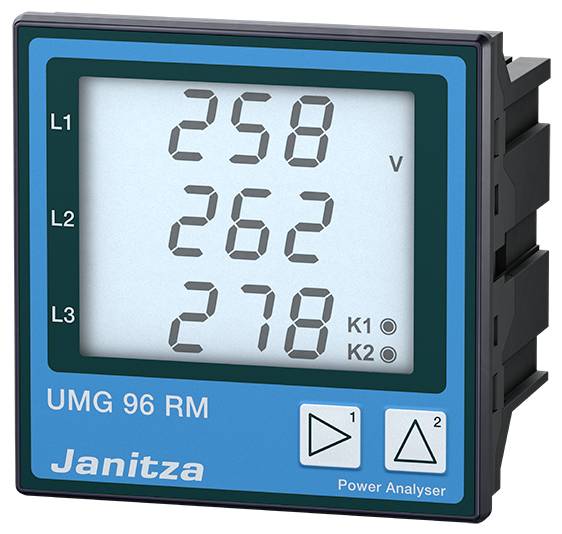

Janitza UMG 96RM Spänningskvalitetsanalysator

Nätanalysatorn UMG 96RM är en kraftfull universalmätare för användning i lågspännings- och medelspännings-fördelningsanläggningar.

Multifunktionsmätenheten UMG 96RM är huvudsakligen konstruerad för användning i lågspännings- och medelspännings-fördelningsanläggningar. Apparaten mäter övertoner upp till 40. Harmoniskt och har fasföljdskomponenter. Apparaten har endast 2 digitala utgångar. Den har inga digitala ingångar och inget mätdataminne.

Tariffer
För säker och exakt registrering av arbetsvärden för enskilda konsumenter erbjuder UMG-mätare ett omfattande utbud av taxor; beroende på typ av utrustning upp till 14 st. Det görs naturligtvis åtskillnad mellan aktiv energi (koppling, leverans och utan backspärr) och reaktiv energi (induktiv, kapacitiv och utan backspärr). Därmed kan till exempel hög- och lågtariff registreras separat.

Mätnoggrannhet
Den höga mätnoggrannheten baseras på en hög avkänningshastighet och en mycket bra långtidsstabilitet. Vid avsedd användning (omgivningstemperatur!) Är mätnoggrannheten fortfarande större efter flera år än för vanliga räknare vid grundutförandet. För särskilt krävande mätuppgifter finns certifierade apparater enligt klass A.

Översvängningar
Övertoner uppstår genom driftutrustning med icke-linjär kurva, som till exempel transformatorer som drivs i mättnad, lågenergilampor, frekvensomriktare och effektelektronik. De belastar nätet med ytterligare flöden och kan påverka eller till och med förstöra utrustning. Dessa nätåterverkningarna kan spåras och dokumenteras med spänningskvalitetsanalysatorer.

Impulse-/ -utgång
Med impulsingångar kan t.ex. värdena för vatten- och gasmätare registreras med UMG-mätare. Via pulsutgångar som mätvärdesgivare kan arbetsimpulserna överföras till styrteknik t.ex. GLT, SPS, SCADA-system.

Användningsområde för UMG 96RM
Mätning, övervakning och kontroll av elektriska parametrar i energifördelningsanläggningar
Registrering av belastningsprofiler för energihanteringssystem (t.ex. ISO 50001)
Att mäta energiförbrukningen för kostnadsanalys
Mätvärdesgivare för byggnadsteknik eller SPS (Modbus)


Speciella fördelar:
Den kompakta konstruktionen sparar plats och kostnader vid installationen
– Kontinuerlig och kontinuerlig inspelning med hjälp av stort mätvärdesminne eller via onlinedatainsamling (t.ex. GridVis®-service)
- Hög datasäkerhet och redundans
- Omfattande kommunikationsmöjligheter och protokoll
– Flera fördefinierade reorter för analys av spänning och energiförbrukning (via GridVis®-service)
- Enkel reporterställning med en knapptryckning eller automatiskt enligt definierade scheman
- Exakta mätresultat ger en effektiv infrastruktur och en hög tillgänglighet av produktionen
- Generiska bussprofiler: Valfria Modbus-kompatibla apparater och system är inbind- och visualiseringsbara i mätkonceptet (Modbus RTU)
Lång tillgänglighet för mätinstrumenten garanterar enkel eftermontering vid systemutökningar

Energidatainsamling och belastningsprofiler
- Detaljerad registrering av energidata och belastningsprofil
Ökad insyn i energiförsörjningen genom energianalyser
– Säker utformning av anordningar för energidistribution

Kostnadsanalys
Energikostnadsbestämning
- Uppdelning och klassificering av energiplatsansökningar

Energihanteringssystem (ISO 50001)
- Kontinuerlig ökning av energieffektiviteten
- Minskade kostnader
Multifunktionella nätanalysatorer i serien UMG 96RM är en viktig del i energihanteringssystem
TÜV-certifierad programvara GridVis® enligt ISO 50001

Insyn i energiförsörjningen
- Mer transparens genom ett grabart mätsystem i flera steg
- Registrering av enskilda händelser med kontinuerlig mätning med hög upplösning

Spänningskvalitetsövervakning
- Tecken på otillräcklig spänningskvalitet
– Vidta åtgärder för att lösa nätproblem
– Förhindra produktionsavbrott
– Utrustningens livslängd är betydligt längre
– Förbättrad hållbarhet

Mätare med noggrannhet på 0,2 % (V), kWh-klass 0,5
Hög avsökningshastighet med 21,3 kHz
Tillförlitlig mätnoggrannhet på 0,2 % (V)
– Arbetsverkningsgrad (kWh): 0,5

Energimätare med 7 tariffer, aktiv och reaktiv energi
- Energimätning i 4 kvadranter med vardera 7 tariffer för aktiv och reaktiv energi
- Säker och exakt registrering av arbetsvärden för enskilda förbrukare

Kommunikationsmöjligheter: Ethernet, Profibus, Modbus, M-buss …
- Många gränssnitt och protokoll garanterar en okomplicerad systemanslutning (energihanteringssystem, SPS, SCADA, GLT)

Övertonsanalysator
- Övertonsanalys upp till 40. Harmonisk
- Information om spänningskvalitet, nätåterverkningarna och möjliga "nätföroreningar"

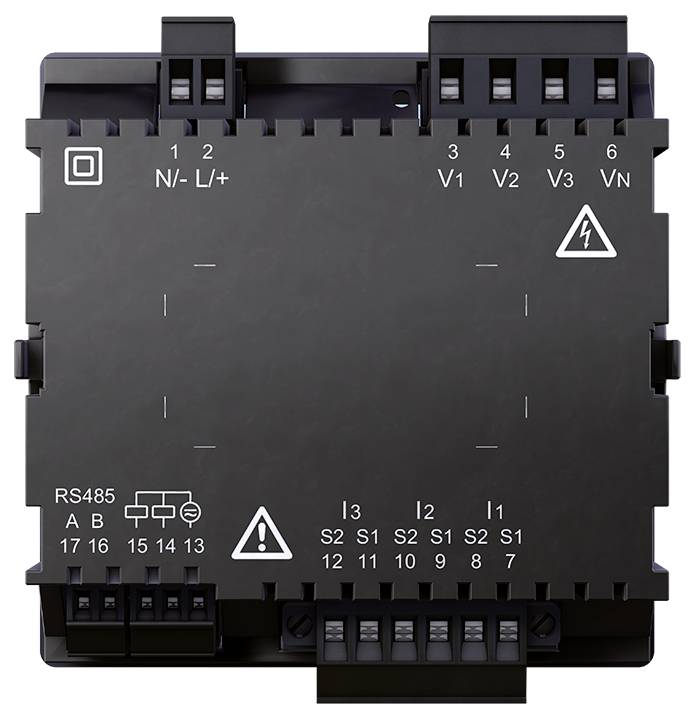

Instickbara skruvklämmor
- Bekväm montering även i små utrymmen

Basenhet
RS485-gränssnitt med Modbus-protokoll och 2 digitala utgångar ger en snabb och kostnadseffektiv övervakning av spänningskvaliteten och energiförbrukningen

bakgrundsbelysning

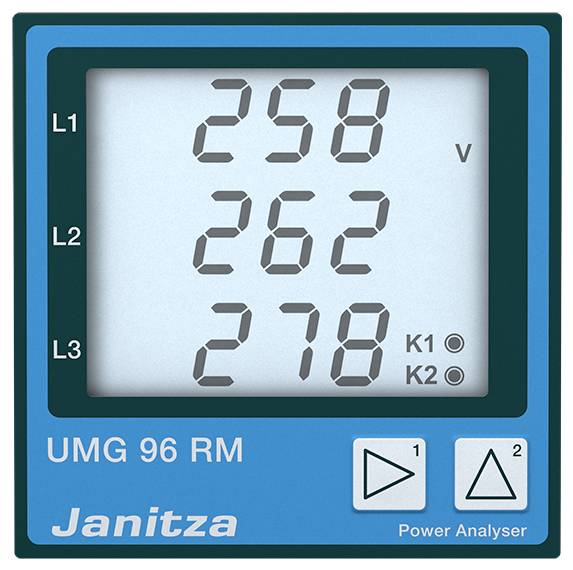

Stor, kontrastrik LCD-display med bakgrundsbelysning
– Mycket god läsbarhet och intuitiv hantering även vid svagt ljus
