Ixxat 1.01.0332.42000 CAN@net NT 420 CAN-omvandlare CAN Bus, Ethernet, USB 24 V/DC 1 st

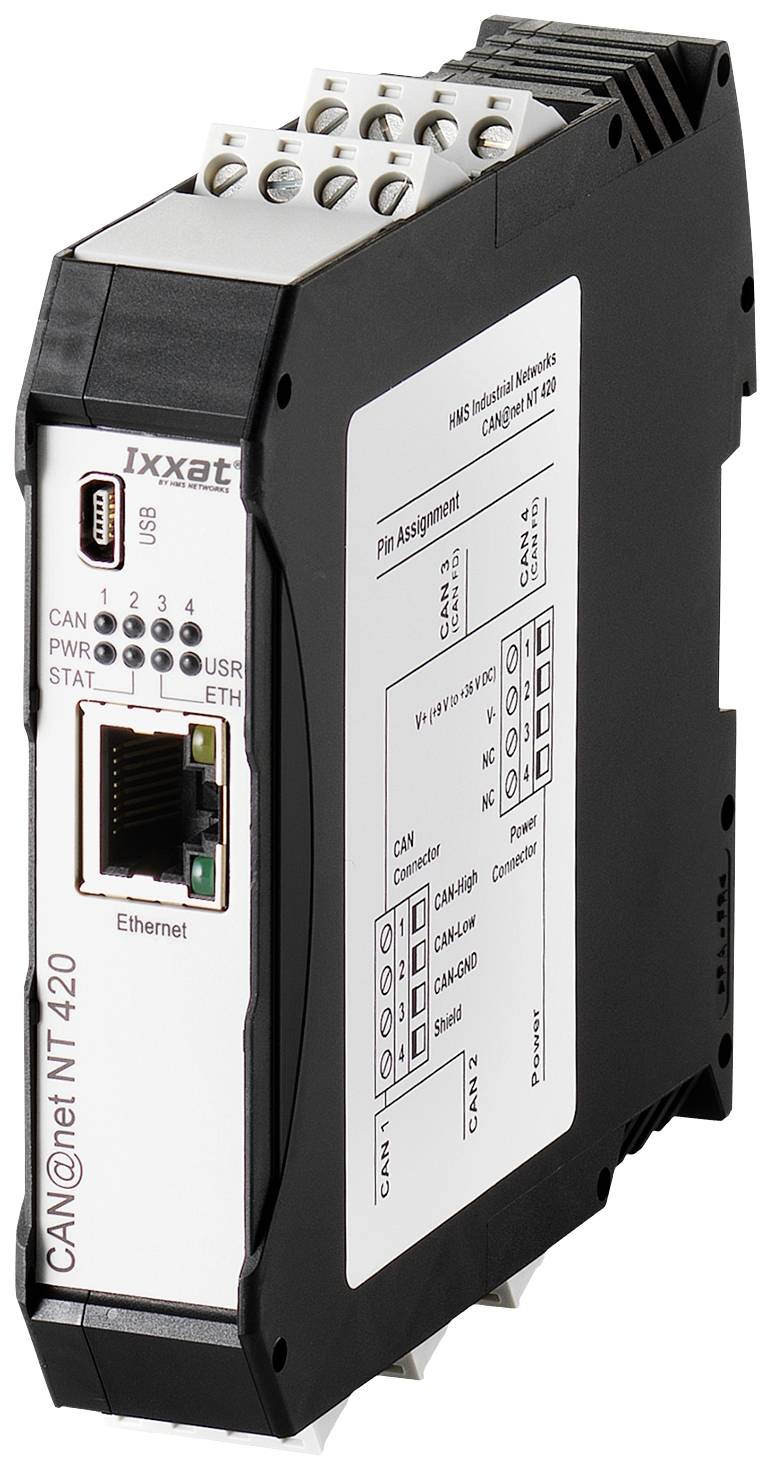

'CAN@net NT 420'-modul med Ethernet- och USB-gränssnitt, CAN-bussgränssnittet placerat ovanpå. Enhet för industriell nätverksintegration.

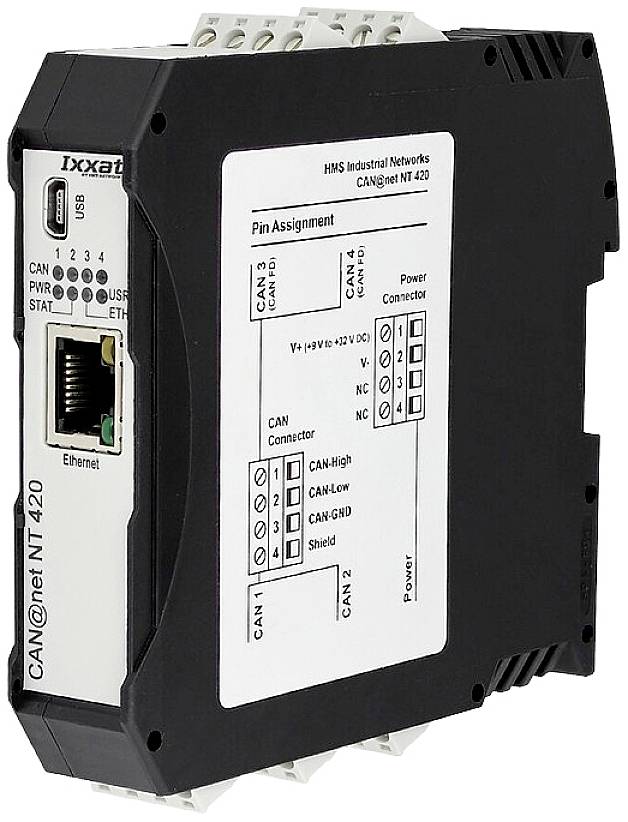

En industriell nätverksenhet med anslutningspunkter och Ethernet-anslutning, märkt 'CAN@net NT 420' från HMS Industrial Networks.

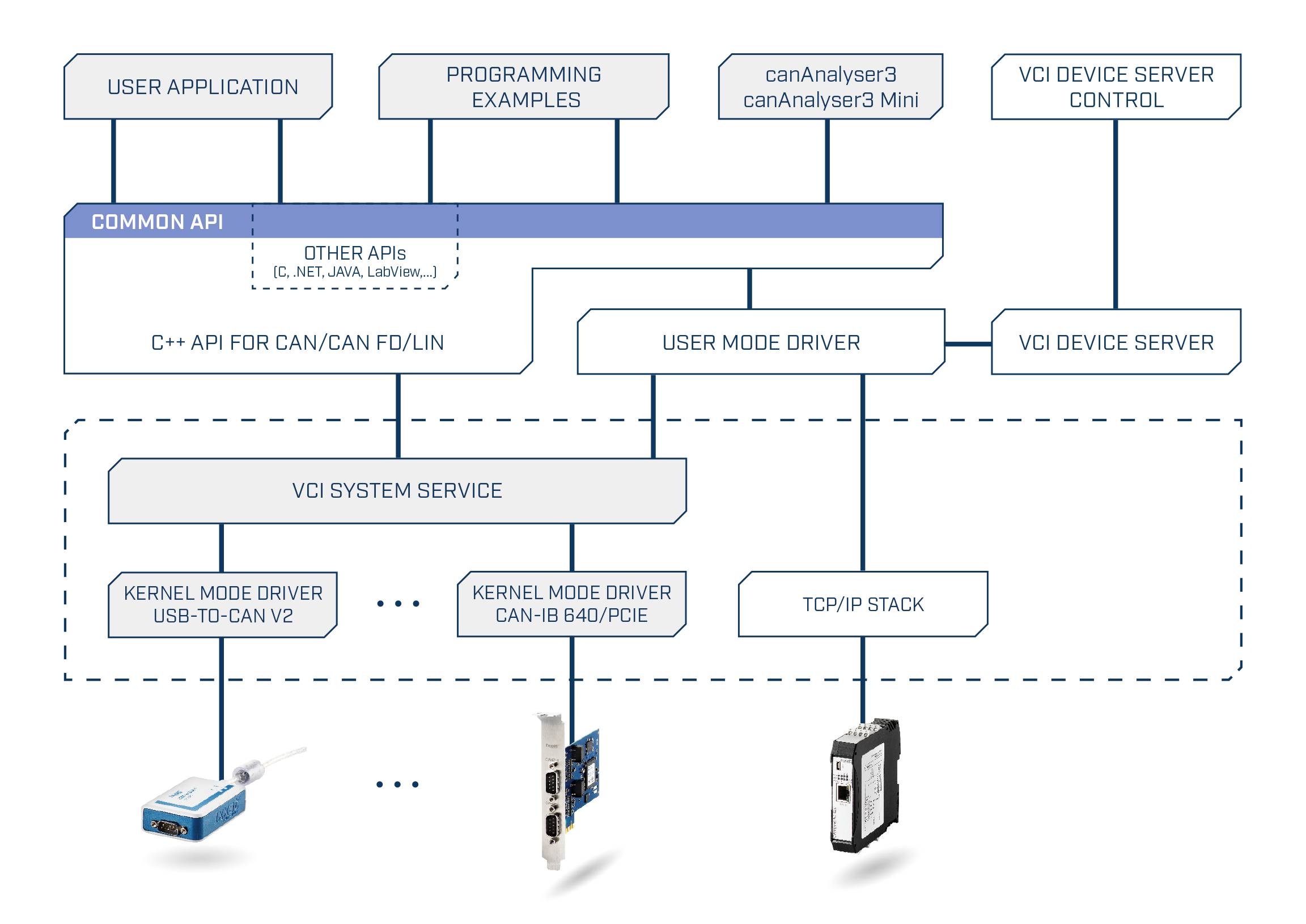

Blockdiagram över mjukvaruarkitektur: Användarapplikation, programmeringsexempel och enhetsdrivrutiner kommunicerar via ett gemensamt API med VCI-systemtjänsten och VCI-enhetsserverkontrollerna.

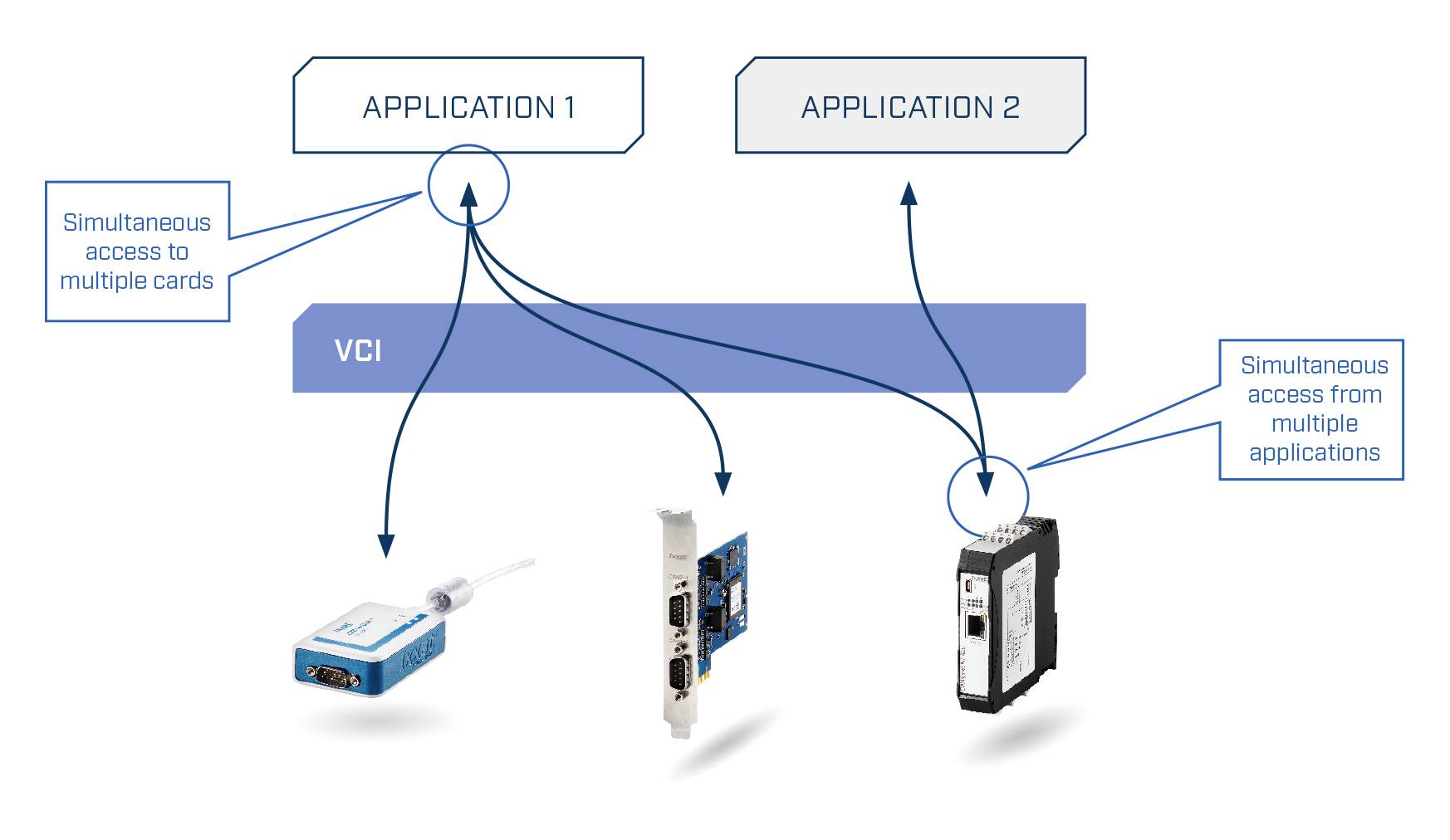

Diagrammet visar 'APPLIKATION 1' och 'APPLIKATION 2' som samtidigt kommer åt flera kort via VCI.

1/4

Datablad (PDF)

Snabb leverans fre. 2 okt.

2 Styck

Antal

Styck

Toal (10 632,00 kr / stycken)

10 632,00 kr

exkl. moms

Fri frakt

Endast 2 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Gränssnittsmodul

Enkel koppling av CAN- och CAN-FD-system och -enheter
Möjliggör systemexpansion och träd-/stjärntopologier
Kostnadsbesparingar genom enkel kabeldragning
Ökad systemtillförlitlighet
Ledningsskydd genom galvanisk isolering

Tekniska specifikationer

Max. antal bussnoder: 120
CAN-Bus-termineringsmotstånd: inget
CAN-bithastigheter: Standard CAN: 5 till 1000 kbit/s
CAN FD-bithastigheter: Arbitragehastighet upp till 1000 kbit/s, datahastighet upp till 8000 kbit/s. Datahastigheterna kontrolleras genom tester. Användardefinierade bithastigheter är möjligt.
Galvanisk isolering 1 kV i 1 sek
Certifieringar: CE, FCC, UL, UKCA

Typ av produkt: CAN-omvandlare

Gränssnitt: CAN Bus
Ethernet
USB

Typ: CAN@net NT 420

Driftspänning: 24 V/DC

Max. drifttemperatur: 85 °C

Min. drifttemperatur: - 40 °C

Driftspänning (specifikationer): 9 V till 36 V DC med överspännings- och polvändningsskydd

Drifttemperatur: - 40 till 85 °C

Mått.: (B x H) 115 mm x 99 mm

Max. strömförbrukning: 230 mA

Höjd: 99 mm

Bredd: 115 mm

Tillverkarnr.: 1.01.0332.42000

Strömförbrukning: 110 mA

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 2527030 Ixxat 1.01.0332.42000 CAN@net NT 420 CAN-omvandlare CAN Bus, Ethernet, USB 24 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2527030 Ixxat 1.01.0332.42000 CAN@net NT 420 CAN-omvandlare CAN Bus, Ethernet, USB 24 V/DC 1 st

Beskrivning

CAN@net NT 200 - CAN- /CAN-FD-Ethernet-gateway, PC-CAN-gränssnitt och CAN-Ethernet-CAN-brygga i en enhet
IXXAT CAN@net NT 420 med fyra CAN-kanaler (varav två kanaler kan kopplas om till CAN FD) är en tre-i-ett-multifunktionsalarm i CAN-världen och en mycket tillförlitlig arbetshäst för CAN-program. Den kan fungera som gateway mellan CAN-/CAN FD- och Ethernet-system och ger en enkel och flexibel åtkomst till upp till fyra oberoende CAN-system eller två CAN FD-system - via LAN eller via Internet.
Som CAN-Ethernet-CAN-Bridge möjliggör CAN@net NT 420 utbyte av CAN-meddelanden mellan CAN/CAN FD-system över stora avstånd via TCP/IP med användning av befintlig Ethernet-infrastruktur. Segmenteringen av CAN/CAN FD-system ökar dessutom tillförlitligheten och avbrottssäkerheten i hela systemet.
Meddelanden kan bearbetas, filtreras och mappas i gatewayen. Dessutom kan olika åtgärder genomföras automatiskt som svar på mottagna meddelanden och enheter- eller CAN-Bus-status. MQTT-protokollet, som finns tillgängligt i CAN@net NT 420, möjliggör överföring av information direkt till Cloud.
Galvanisk separering ökar tillförlitligt skyddet av apparaten mot skador på elektroniken genom spänningstoppar.
