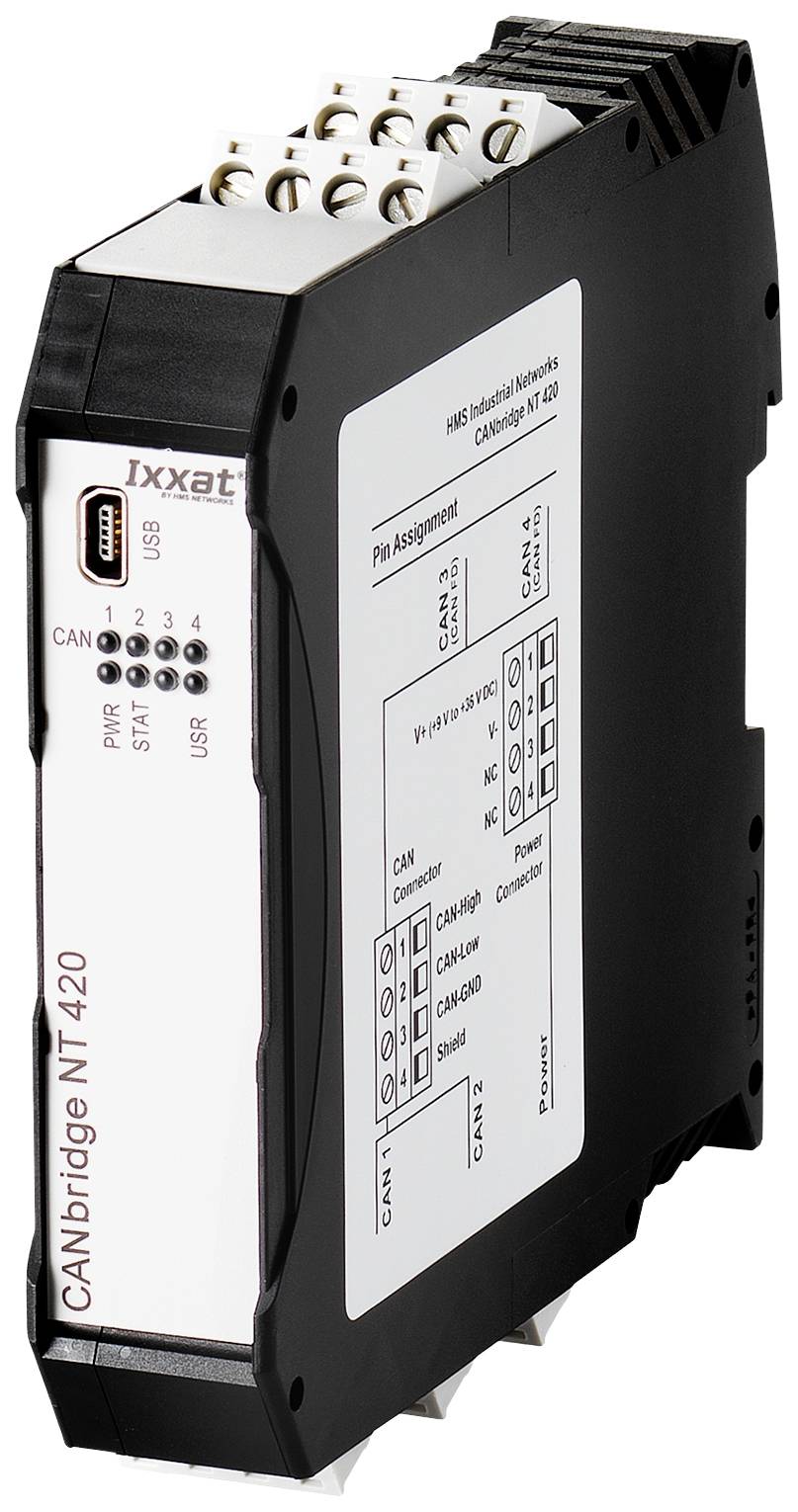

Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
3 Styck
Antal
Toal (9 672,00 kr / stycken)
9 672,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Gränssnittsmodul
Höjdpunkter & detaljer
- Enkel koppling av CAN- och CAN FD-system och -enheter
- Flexibilitet och skalbarhet genom systemutvidgning och träd-/stjärntopplogier
- Kostnadseffektivitet tack vare enkel kabeldragning
- Ökad systemtillförlitlighet och kompatibilitet
- Enkel konfiguration via USB-gränssnitt och medföljande konfigurationsverktyg
Tekniska specifikationer
- CAN-transceiver: Texas Instruments SN65HVD251P
- CAN-Bus-termineringsmotstånd: inget
- CAN-bithastigheter standard CAN: 5 till 1000 kbit/s
- CAN-bithastigheter CAN FD: Arbitragehastighet upp till 1000 kbit/s, datahastighet upp till 8000 kbit/s. Datahastigheterna kontrolleras genom tester. Användardefinierade bithastigheter är möjligt.
- Galvanisk isolering 1 kV i 1 sek
- Certifieringar CE, FCC
- Typ av produkt
Canbridge
- Gränssnitt
CAN Bus
- Typ
Canbridge NT 420
- Driftspänning
24 V/DC
- Max. drifttemperatur
+ 85 °C
- Min. drifttemperatur
- 40 °C
- Driftspänning (specifikationer)
9 V till 36 V DC med överspännings- och polvändningsskydd
- Drifttemperatur
- 40 till + 85 °C
- Mått.
(B x H) 114 mm x 99 mm
- Max. strömförbrukning
110 mA
- Höjd
99 mm
- Bredd
114 mm
- Tillverkarnr.
1.01.0331.42000
- Gränssnitt
CAN-Bus.
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 st
Beskrivning
CANbridge NT 420 är en CAN/CAN-Bridge/gateway med CAN FD-stöd. Den kan användas för att ansluta upp till fyra CAN-system eller två CAN-FD-nätverk och för att styra meddelandeutbytet genom att använda regler och funktioner på dessa meddelanden.
Dessutom möjliggör den enkel koppling av CAN- och CAN-FD-nätverk, konvertering av nätverk med olika bithastigheter eller Frame-format (11/29-bit-Identifier) samt manipulation, utvärdering, filtrering och vidarebefordran av CAN-meddelanden.
CANbride NT 420 har en kraftfull mikrokontroller som arbetar med meddelandefiltrering, ID-översättning och datamultiplexing (t.ex. krävs för konvertering av CAN FD till CAN-meddelanden) och kan även bearbeta Bursts med högre datahastigheter utan meddelandeförlust. Den integrerade galvaniska separationen ökar tillförlitligt skyddet för enheten mot skador på elektroniken genom spänningstoppar.
Sammantaget ger dessa funktioner ökad systemeffektivitet, förbättrad kommunikation mellan enheter, förbättrad kompatibilitet och en snabbare, tillförlitligare databearbetning i CAN- och CAN-FD-system
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Dessutom möjliggör den enkel koppling av CAN- och CAN-FD-nätverk, konvertering av nätverk med olika bithastigheter eller Frame-format (11/29-bit-Identifier) samt manipulation, utvärdering, filtrering och vidarebefordran av CAN-meddelanden.
CANbride NT 420 har en kraftfull mikrokontroller som arbetar med meddelandefiltrering, ID-översättning och datamultiplexing (t.ex. krävs för konvertering av CAN FD till CAN-meddelanden) och kan även bearbeta Bursts med högre datahastigheter utan meddelandeförlust. Den integrerade galvaniska separationen ökar tillförlitligt skyddet för enheten mot skador på elektroniken genom spänningstoppar.
Sammantaget ger dessa funktioner ökad systemeffektivitet, förbättrad kommunikation mellan enheter, förbättrad kompatibilitet och en snabbare, tillförlitligare databearbetning i CAN- och CAN-FD-system
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- CANbridge NT 200
- Handbok
- USB-minikabel
