Ixxat 1.01.0233.22010 CAN-IB600/PCIe Gränssnitts-kort CAN Bus, D-SUB9, PCIe Antal utgångar: 2 x 3.3 V 1 st

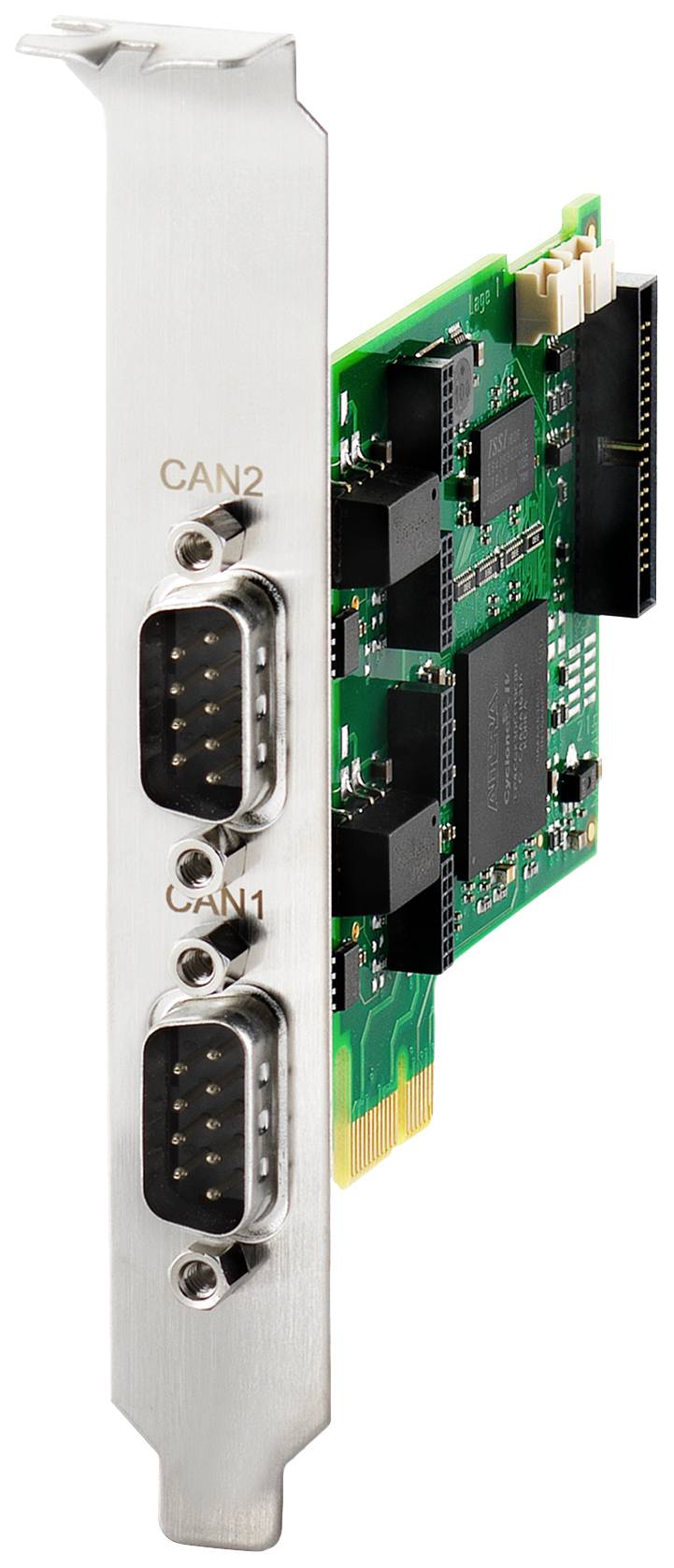

Kartan visar två CAN-anslutningar, märkta 'CAN1' och 'CAN2', på ett grönt kretskort.

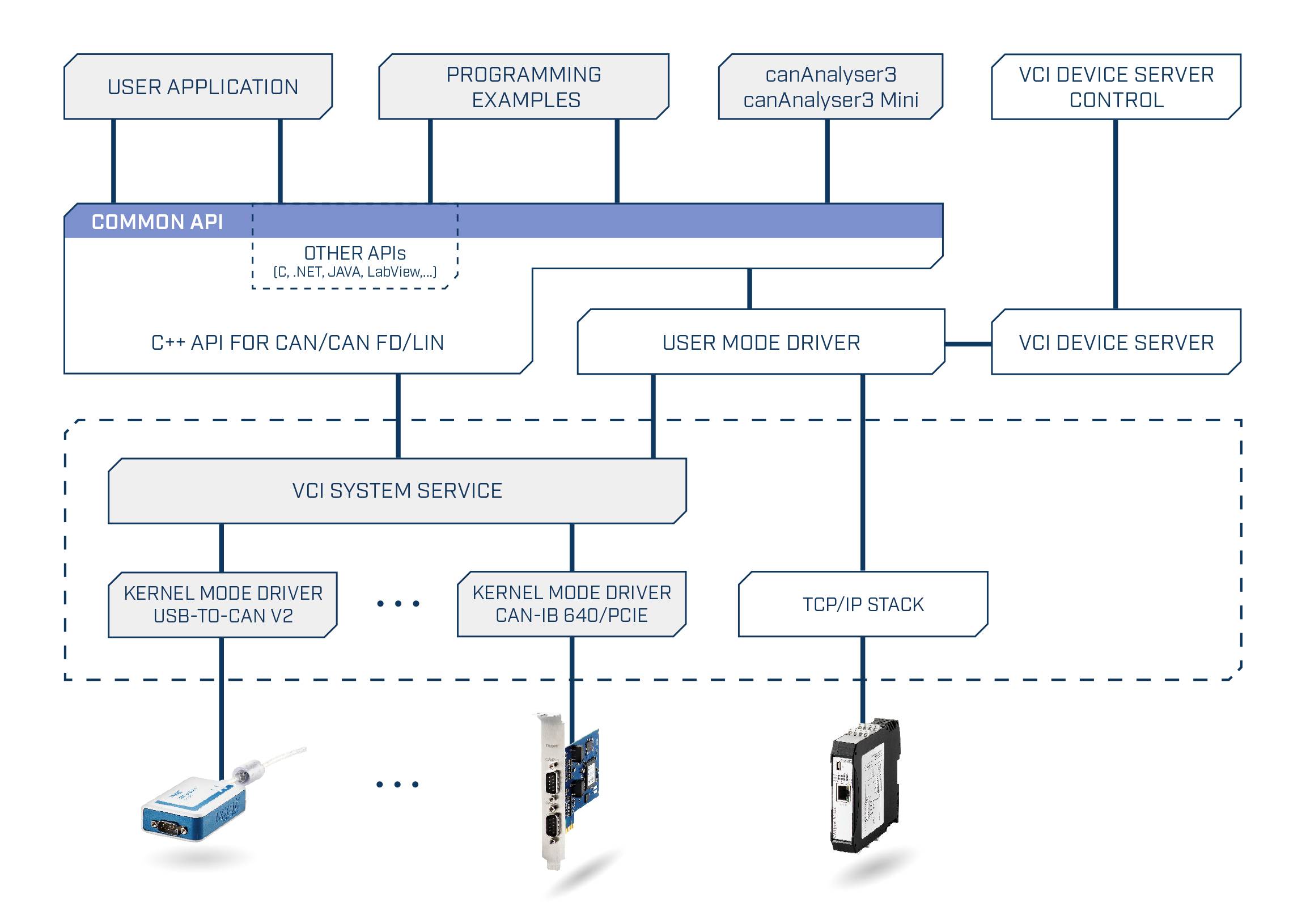

Diagram över API-arkitekturen med användarapplikation överst, ansluten till VCI-systemtjänst och enhetsdrivrutiner, visar kopplingar mellan API, drivrutiner och enheter.

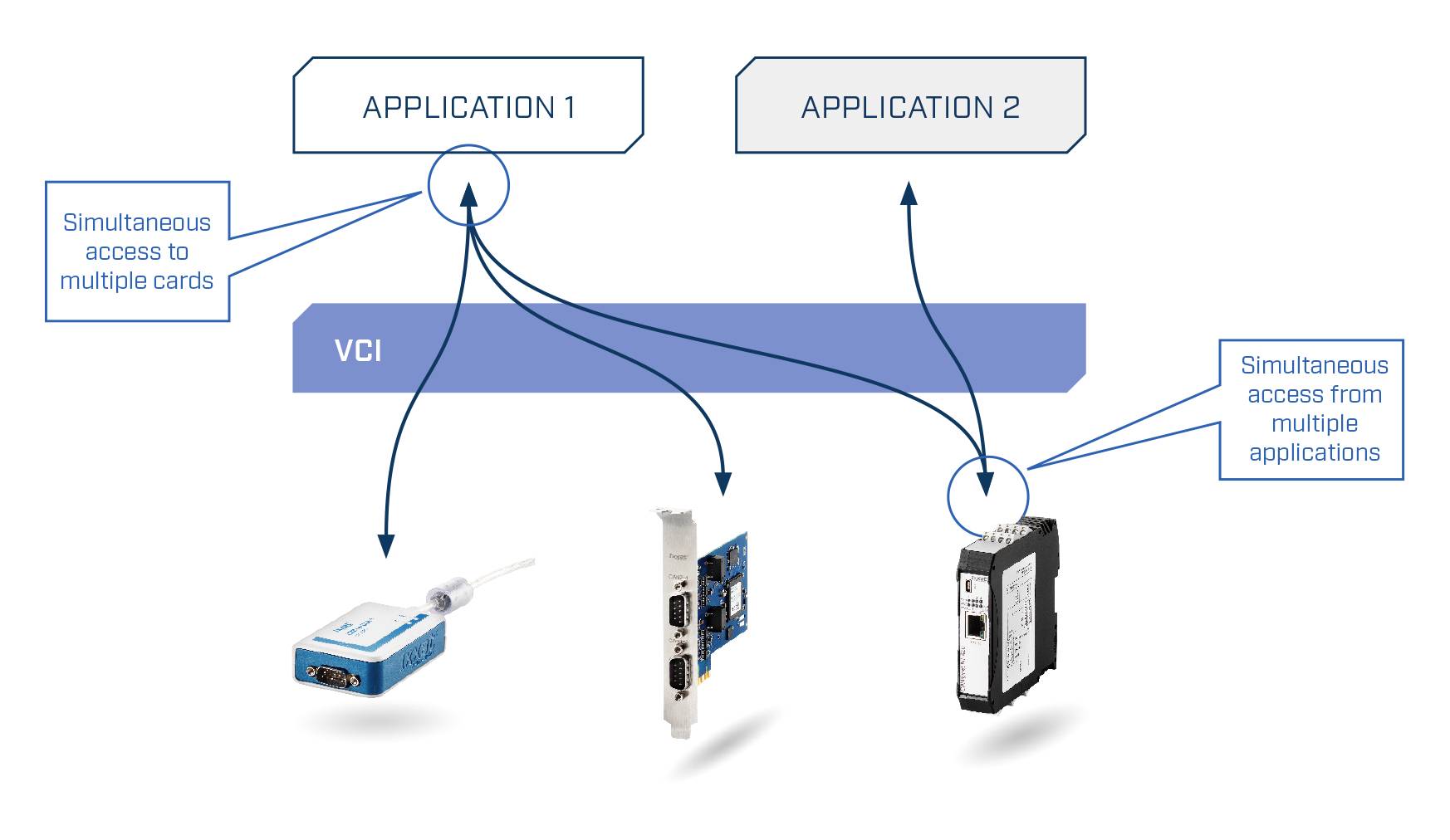

Diagrammet visar 'APPLIKATION 1' och 'APPLIKATION 2' med VCI-gränssnitt, pilar till enheter med kort- och multipel åtkomstbeteckningar.

1/3

Datablad (PDF)

Leverans ons. 7 okt.

1 Styck

Antal

Styck

Toal (14 872,00 kr / stycken)

14 872,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Gränssnittsmodul

Höjdpunkter & detaljer

Aktiv CAN FD gränssnittkort med kraftfulla 32-bitars mikrokontroller
Enkel att utöka med fältbusskort för omkopplingsbar CAN Low-Speed eller LIN-kanaler
2 x CAN-kanaler (High-Speed CAN eller CAN FD)
Galvanisk isolering
Common Driver Interface för enkelt byte av PC-gränssnittstypen
Kraftfulla programmeringsgränssnitt för både Windows (VCI) och Linux (socketCAN eller ECI), QNX och VxWorks (ECI

Tekniska specifikationer

Gränssnitt: CAN FD, CAN, sub-D9, PCIe
CAN-Bus-gränssnitt: Sub-D9-kontakt enligt CIA 303-1
PC-buss-gränssnitt: PCI Express (V1.1), Single-Lane-Port (x1)
CAN FD-bithastigheter: Arbitragehastighet upp till 1000 kbit/s, datahastighet upp till 8000 kbit/s (bekräftas genom tester). Användardefinierade bithastigheter är möjliga
CAN-bithastigheter: 10 kbit/s upp till 1 Mbit/s (CAN High-Speed), 10 kbit/s to 125 kbit/s (CAN Low-Speed, via valfri fältbussförlängning)
Strömförsörjning 3,3 V DC via PCIe-sockel
Galvanisk isolering 1 kV i 1 sek

Typ av produkt: Gränssnitts-kort

Gränssnitt: CAN Bus
D-SUB9
PCIe

Typ: CAN-IB600/PCIe

Driftspänning: 3.3 V

Max. drifttemperatur: 70 °C

Min. drifttemperatur: 0 °C

Drifttemperatur: 0 till 70 °C

Antal utgångar: 2 x

Mått.: (B x H) 68.9 mm x 105 mm

Max. strömförbrukning: 230 mA

Höjd: 105 mm

Bredd: 68.9 mm

Tillverkarnr.: 1.01.0233.22010

Strömförbrukning: 400 mA

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 1670252 Ixxat 1.01.0233.22010 CAN-IB600/PCIe Gränssnitts-kort CAN Bus, D-SUB9, PCIe Antal utgångar: 2 x 3.3 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1670252 Ixxat 1.01.0233.22010 CAN-IB600/PCIe Gränssnitts-kort CAN Bus, D-SUB9, PCIe Antal utgångar: 2 x 3.3 V 1 st

Beskrivning

CAN till PCIe-omvandlare IXXAT CAN-IB600/PCIe gränssnittskort med två CAN/CAN FD-kanaler och galvanisk separering, sub-D9 anslutning

IXXAT CAN-IB600/PCIe är ett aktivt PCI Express gränssnittskort med två CAN FD-kanaler och galvanisk separering. Det är ett enkelt, säkert och kostnadseffektivt sätt att ansluta datorer till ett CAN- och CAN FD-bussnätverk.

Kortet är modulbaserat och kan utökas med ytterligare moduler för att täcka hela bandbredden av fältbussar, från CAN-FD (ISO samt non-ISO format), CAN (ISO 11898-2), Fault tolerant CAN (ISO 11898-3) upp till LIN, med ett kort. Vid behov kan antalet gränssnitt utökas genom att använda flera kort i en dator, vilket ger was/begränsas för framtida behov.

Galvanisk separering ökar tillförlitligt skyddet av apparaten mot skador på elektroniken genom spänningstoppar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
