Ixxat 1.01.0126.12001 CAN-omvandlare CAN Bus, Bluetooth 1 st

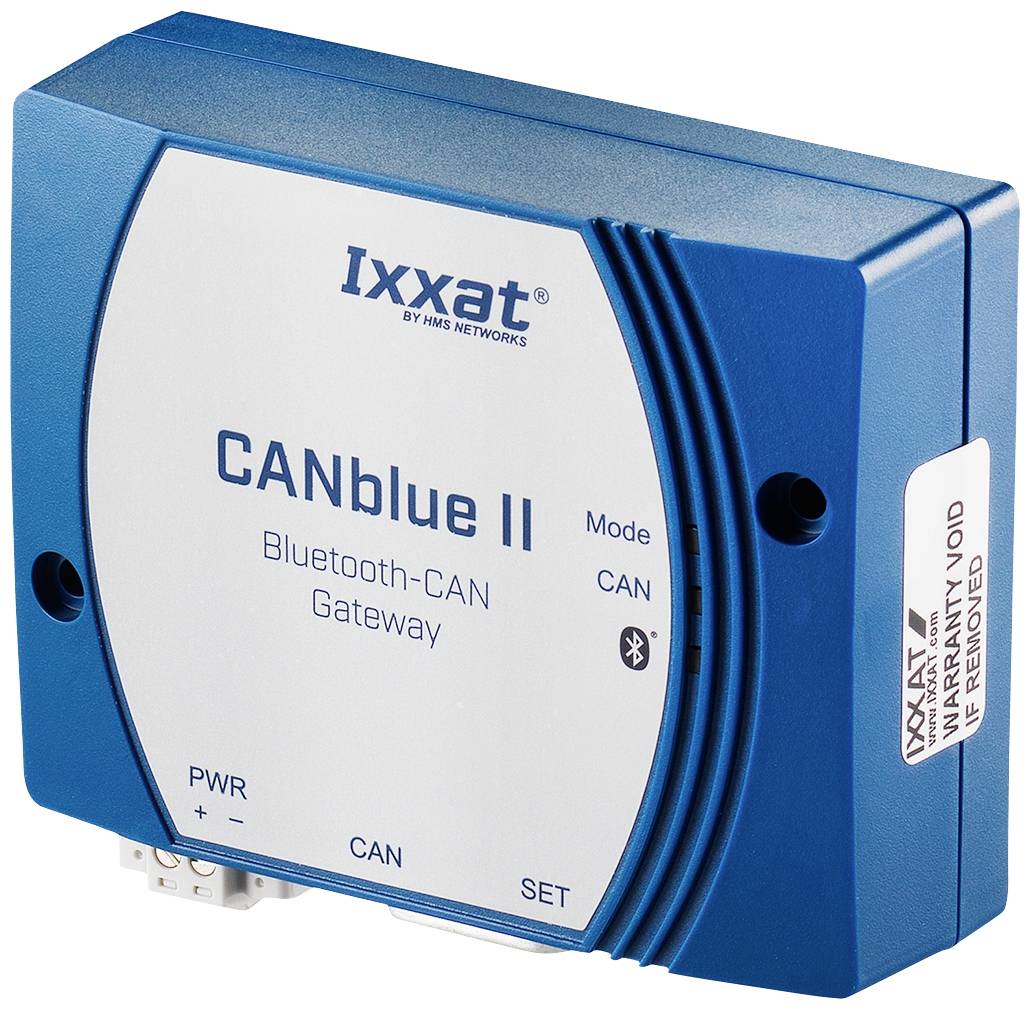

En blå CANblue II Bluetooth-CAN-gateway-enhet med logotyper och anslutningsindikatorer på framsidan.

Datablad (PDF)

Leverans mån. 5 okt.

3 Styck

Antal

Styck

Toal (7 832,00 kr / stycken)

7 832,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Gränssnittsmodul

Höjdpunkter & detaljer

Snabb start och anslutning
Hög överföringsräckvidd vid låg latens och hög dataöverföringshastighet Hohem
Flexibla konfigurationsmöjligheter (kombination av flera CANblue II)
Hög överföringskapacitet utan meddelandeförlust
För användning med extern antenn

Tekniska specifikationer

Bluetooth-gränssnitt: Bluetooth v4.0 med EDR, 200 m maximal överföringsräckvidd
Mikrokontroller 32-bitars mikrostyrenhet
CAN-KONTROLLER: CAN 2.0 A/B.
CAN-bussgränssnitt: ISO 11898-2, sub D9 kontakt enligt CIA 303-1
Genomsnittlig överförningsfördröjning: Ca 4 ms (i shortest latency mode)
CAN-prestanda vid 1 Mbit överföringshastighet: 100 % busslast
Hölje: Plasthölje med fästhål
Galvanisk isolering 1 kV i 1 sek
Certifiering CE, FCC, Telec

Typ av produkt: CAN-omvandlare

Gränssnitt: CAN Bus
Bluetooth

Typ: 1.01.0126.12001

Max. drifttemperatur: 85 °C

Min. drifttemperatur: -40 °C

Drifttemperatur: -40 till 85 °C

Mått.: (B x H) 82 mm x 64 mm

Höjd: 64 mm

Bredd: 82 mm

Tillverkarnr.: 1.01.0126.12001

Gränssnitt: Bluetooth V2.1 + EDR

Strömförbrukning: 50 mA

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 1386379 Ixxat 1.01.0126.12001 CAN-omvandlare CAN Bus, Bluetooth 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1386379 Ixxat 1.01.0126.12001 CAN-omvandlare CAN Bus, Bluetooth 1 st

Beskrivning

OBS! Denna text är maskinöversatt.

Aktiv Bluetooth-gränssnitt

Den CANblue II är en billig universal CAN-Bluetooth-modul, som täcker ett brett spektrum av tillämpningar med sina tre lägen.
Den tillåter, till exempel, inom tjänsteområdet trådlös åtkomst till CAN-system via Bluetooth-gränssnitt redan ingår som standard i bärbara datorer. Läsa diagnostiska data eller konfiguration av systemet gör det mycket enkelt och flexibelt, även i svårtillgängliga delar av anläggningen, som ska utföras.

Genom att använda flera CANblue II-enhet nätverkssegment kan sammankopplas. Detta tillåter roterande eller rörliga delar, till exempel, tillförlitligt anslutna i vindkraftverk eller det kan vara nätverkssystem över stora avstånd på upp till 200 meter. Störningsbenägna släprings anslutningar eller kostsam kabelläggning mellan avlägsna delar av systemet undviks.
Inte minst Bluetooth-baserad kommunikation även i jämförelse med traditionella WLAN-lösningar avgörande fördelar när det gäller täckning och störningsimmunitet.

Följande lägen stöds:

bryggläge
I bryggkoppling kan åstadkommas med hjälp av två CANblue II-enheter en CAN-Bluetooth-kan överbrygga. Meddelandeutbyte sker på lager 2 och är transparent. Enheten kan också fungera i system med CANopen, DeviceNet eller kundspecifika protokoll. För datautbyte via Bluetooth CAN ID filter kan deponeras. Genom användning av mer än två CANblue anordningar fler bussar kan kopplas ihop för att bilda en komposit.

ASCII / Binary protocol mode
I detta läge har användaren funktioner för sändning och mottagning av CAN-meddelanden och för att konfigurera CANblue II på grundval av enkla ASCII kommandon och CAN-optimerade binära meddelanden. Den CANblue II är idealisk för "icke-Windows" system eller inbyggda plattformar lämpliga.

PC som arbetar med VCI-drivrutin för Windows
Genom stöd från VCI CAN föraren kan CANblue II drivas med alla IXXAT verktyg och med kundspecifika program. Vidare kan trådlös åtkomst till CAN-system via Bluetooth med befintliga VCI-baserade applikationsprogram och verktyg på ett enkelt sätt realiseras.
