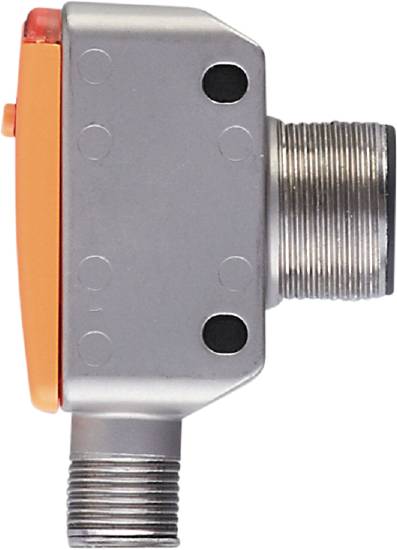

ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 PNP UGT585
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Ultraljudsknapp
Driftspänning max.
30 V/DC
Utgångar
PNP
Avkänningsavstånd (max.)
1200 mm
Utförande
Ultraljud
Datablad (PDF)
Antal
Toal (3 512,00 kr / stycken)
3 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Robust, rektangulärt metallhölje med M18-gänga på sidan
- Särskilt platssparande konstruktion för användning i trånga monteringsförhållanden
- Med programmerbar kopplingsutgång och skalbar analog utgång
- Beröringsfri registrering oberoende av färg, öppenhet eller objektets ytförhållande
- Intuitiv inställning av täckningsområdet med en knapptryckning
Viktig information!
Tekniska specifikationer
- Mått [mm]: 53 x 20 x 37,7
- Analog utgång spänning [V]: 0...10
- Svarstid [ms] < : 450; (analog utgång)
- Antal analoga utgångar: 1
- Antal digitala utgångar: 1
- Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
- Visning: Kopplingstillstånd: 1 x LED, gul, eko: 1 x LED, grön
- Omgivningstemperatur-1 [°C]: -20...70
- Repeterbarhet: 1 %
- Vridmoment [Nm]: 50
- Upplösning [mm]: 3
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal
- < 0,3
- Driftspänning [V]: 10–30 DC; ("supply class 2" enligt cULus)
- Blindzon [mm]: 80
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
- Elektriskt utförande: PNP
- Hölje: Rätblocksformig med M18 gänga
- Totalt antal utgångar 2
- Vikt [g]: 111.200
- Gängat namn: M18 x 1
- Information om noggrannhet/avvikelse: De angivna värdena uppnås efter en uppvärmningstid på minst 20 minuter
- Hysteres [%]: < 1
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -30...80
- Linearitetsfel analogutgång [%]: ≤ 1
- Max. Avvikelse från 90° vinkel sensor / objekt [°]: ± 4
- max. Spänningsfall kopplingsutgång DC [V]: 2,2
- Min./max. Lastmotstånd [Ω]: 3000
- MTTF: 190
- Öppningsvinkel cylindrisk [°]: 14 (±2)
- Avstånd mellan strömbrytare [mm]: 80...1200; (Target: 200 x 200 )
- Brytfrekvens DC [Hz]: 5
- Brytpunktsdrift [%]: -5...5
- Kapslingsklass: IP 67
- Skyddsklass: III
- Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
- Strömupptagning [mA] < 35
- Teach-funktion: Ja
- Temperaturkompensation: Ja
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Omvandlarfrekvens [kHz]: 200
- Typ av produkt
Ultraljudsknapp
- Typ
UGT585
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Utgångar
PNP
- Avkänningsavstånd (max.)
1200 mm
- Utförande
Ultraljud
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Konstruktionsstorlek
M18 x 1
- Kapslingsmaterial
Rostfritt stål V4A
IP67
- Min. temperatur
-20 °C
- Max. temperatur
70 °C
- Längd
37.7 mm
- Bredd
53 mm
- Höjd
37.7 mm
- Diameter
18 mm
- Mått.
(Ø x H) 18 mm x 37.7 mm
- RoHS-godkänd
Ja
- Djup
20 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3320595 ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 PNP UGT585
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3320595 ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 PNP UGT585
Beskrivning
Ifm UGT585 ultraljudsreflexknapp
