ifm Electronic Inkremental Rotationsgivare 1 st RO3101 Magnetisk 58.5 mm

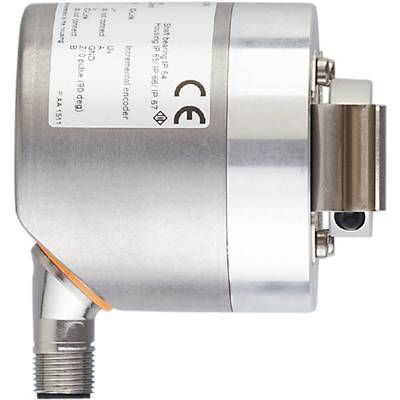

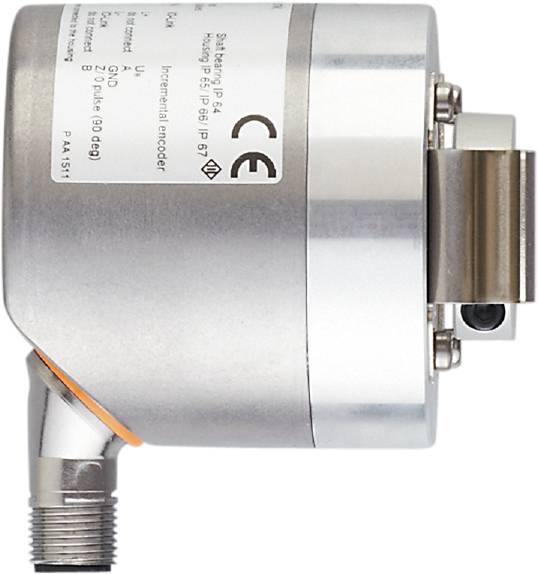

En elektrisk encoder med metallhölje, sidmonteringsfäste och en etikett med tekniska specifikationer och certifieringsmärken.

Liknande avbildning

Typ av produkt

Rotationsgivare

Utförande

Inkremental

Driftspänning (min.)

4.75 V/DC

Driftspänning max.

30 V/DC

Anslutningstyp

M12

Datablad (PDF)

Leverans tis. 13 okt.

Antal

Styck

Toal (3 032,00 kr / stycken)

3 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Pulsgivare

Definierad pulsekvens för tillförlitlig registrering av varvtal
Hög kapslingsklass för kraven inom livsmedels- och dryckesindustrin
Hög stöt- och vibrationstålighet tack vare magnetisk avkänningsprincip
Upplösning kan programmeras fritt från 1... 10.000

Tekniska specifikationer

Mått [mm]: Ø 58,5 / L = 69
Avkänningssystem: Magnetiskt
Upplösning: 1...10000; (parametriserade; fabriksinställning: 1024) strecken
Funktionsprincip: Inkrementell
Noggrannhet rotationsgivare-vinkel [°]: 0.1
IO-Link revision: 1.1
Överföringstyp-IO-link COM2 (38,4 kbaud)
Omgivningstemperatur-1 [°C]: -40...85
Vridmoment [Nm]: < 0,7; (fästskruv)
Fästfläns Ø 58.5 mm
0,5
Driftspänning [V] 4,75...30 DC
Referenstemperatur vridmoment [°C]: 20
Axel [mm] monteringsdjup: 27
Elektriskt utförande: HTL/TTL
Vikt [g]: 430.000
Kommunikationsgränssnitt: IO-link
Kortslutningsskydd: Ja
Lagringstemperatur [°C]: -40...85
Max. Startvridmoment [Nm]: 2
Max. Axiell axelförskjutning [mm]: 0,5
Max. Varvtal elektriskt [varv/min]: 12000
Max. Varvtal mekaniskt [varv/min]: 12000
Max. Tillåten relativ luftfuktighet [%]: 95; (kondensation ej tillåten)
Min./max. Processcykeltid [ms]: 2.3
MTTF: 292
Parametrimöjlighet: Upplösning; rotationsriktning; HTL; TTL
Fasförskjutning A och B [°]: 90
Brytfrekvens [kHz]: 1000
Kapslingsklass IP 65; IP 66; (på hussidan: IP 67; på insidan av vådan: IP 65)
Skyddsklass: III
SIO-läge: Ja
Anslutning: Stiftlayout: 0063 - kontaktanslutning: 1 x M12, radial, axial kan användas; kodning: A; greppkropp: 1.4401 (rostfritt stål / 316); max. Ledningslängd 100 m, (IO-link: Max. 20 m)
Strömupptagning [mA] < 150
Polvändningsskydd: Ja
Axelutförande: Enkelsidig öppen ihålig axel
Axeldiameter [mm]: 12
Vågmaterial: Rostfritt stål

Typ av produkt: Rotationsgivare

Typ: RO3101

Utförande: Inkremental

Teknik: Magnetisk

Driftspänning (min.): 4.75 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 4.75 - 30 V/DC

Gränssnitt: IO-link

Anslutningstyp: M12

Kontaktorientering: Radial

Steg per varv: 10000

Fläns-Ø: 58.5 mm

Axeltyp: Hålaxel

Vågdjup: 27 mm

Axel-Ø: 12 mm

Material (fläns): Aluminium

Material (axel): Rostfritt stål

Kapslingsmaterial: Rostfritt stål

Noggrannhet: 0.1°

Min. temperatur: -40 °C

Max. temperatur: 85 °C

: IP65
IP66

Längd: 69 mm

Höjd: 69 mm

Diameter: 58.5 mm

Mått.: (Ø x H) 58.5 mm x 69 mm

RoHS-godkänd: Ja

Innehåll: 1 st

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3320442 ifm Electronic Inkremental Rotationsgivare 1 st RO3101 Magnetisk 58.5 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320442 ifm Electronic Inkremental Rotationsgivare 1 st RO3101 Magnetisk 58.5 mm

Beskrivning

Ifm RO3101 ensidig öppen ihålig axelgivare

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
