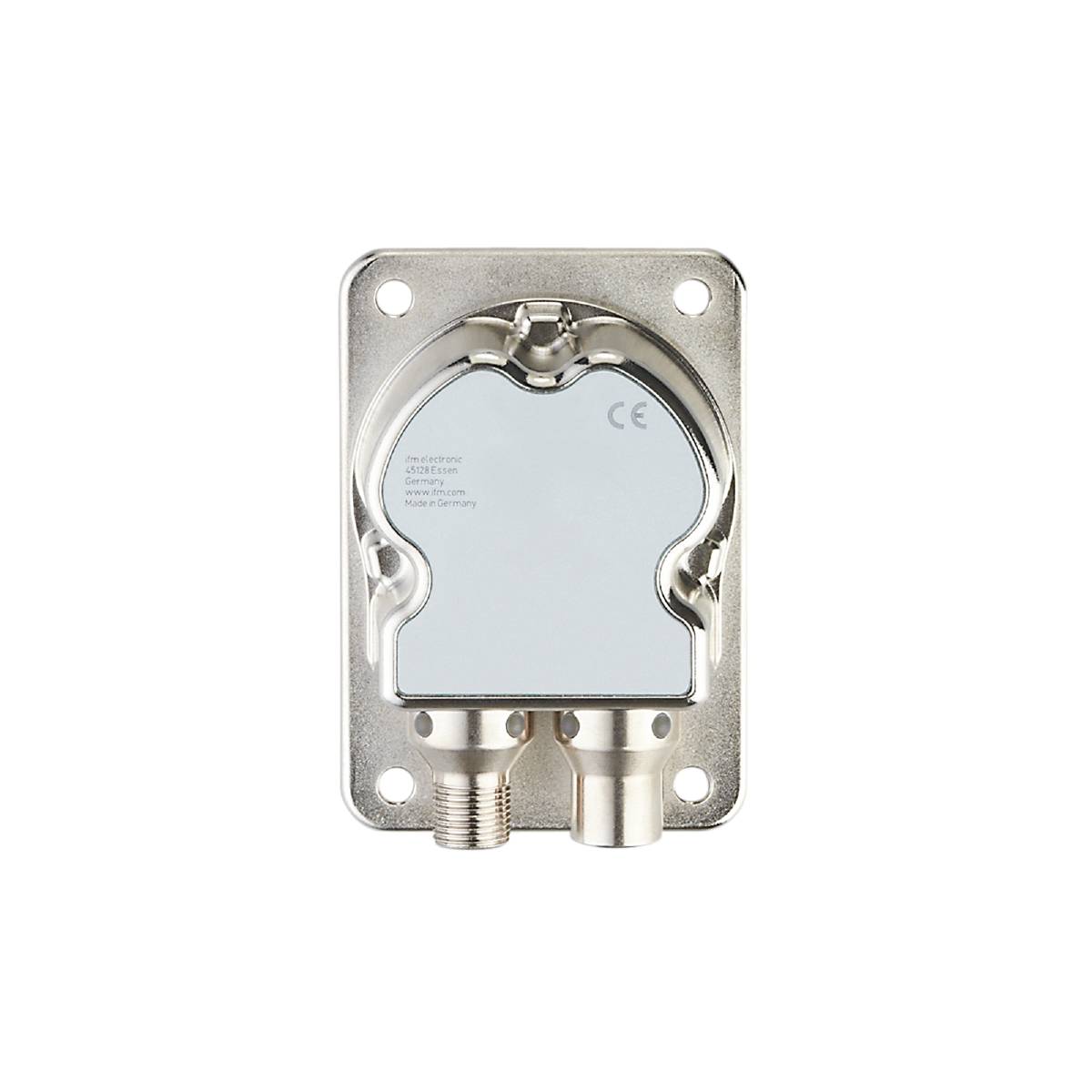

ifm Electronic Inklinometer-sensor JN2101 JN2101 Mätområde: -45 - 45 ° CAN M12
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Inklinometer-sensor
Driftspänning max.
30 V/DC
Mätområde (max.)
45 °
Anslutningstyp
M12
Typ
JN2101
Datablad (PDF)
Antal
Toal (8 312,00 kr / stycken)
8 312,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm JN2101 lutningssensor
- Exakt mätning av lutningsvinklar i X- och Y-riktning
- Hög mätnoggrannhet över hela vinkelområdet i två axlar
- Nollpunkt-Teach, räkneriktning och gränsfrekvens kan ställas in
- Kompakt och robust metallchassi
- Kraftfullt CAN-gränssnitt för många kommunikationsuppgifter
Tekniska specifikationer
- Mått [mm]: 90 x 62 x 33,2
- Termineringsmotstånd: Ja; (intern, parametriserade)
- Antal CAN-gränssnitt 1
- Antal mätaxlar - lutningsmätning: 2
- Visning: Preoperativt läge: 1 x LED, grön; Operational Mode: 1 x LED, grön blinkar; fel: 1 x LED, röd
- Upplösning [°]: 0,01; (parametriserad)
- Funktionsprincip: Statisk
- Noggrannhet [°]: ≤ ± 0,01; (absolut)
- Hysteres [°]: ≤ ± 0,05
- Mätprincip felsökning: MEMS kapacitiva
- Omgivningstemperatur-1 [°C]: -40...85
- Applikation: Mycket exakt lutningsmätning i 2 axlar för mobil användning
- Vilolägestid [s]: 300; (uppvärmningstid; max. Initialieringstid: 1000 m)
- Driftspänning [V] 9,2...30 DC
- Montering: Horisontellt
- Vikt [g]: 415.500
- Gränsfrekvens - lutningsmätning [Hz]: 0,5...10; (parametriserade)
- Kommunikationsgränssnitt: CAN
- Lagringstemperatur [°C]: -40...85
- Max. Strömupptagning [mA]: 405; (9,2 V DC; -40 °C)
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- MTTF: 372
- Standard: Anpassad till ECE R 10, rev. 5, ISO 7637-3: 2007-07
- Protokoll - CAN: CANopen
- KAPSLINGSKLASS IP 65; IP 67; IP 68; IP 69K
- Skyddsklass: III
- Anslutning: CAN-in - stiftlayout: 0063 - anslutning: 1 x M12; kodning: A / CAN-Out - pinlayout: 0017 - anslutning: 1 x M12; kodning: A
- Strömupptagning [mA]: 70; (24 V DC, 25 °C)
- Temperaturkoefficient [1/K]: ≤ ± 0,0008 °
- Polvändningstålig: Ja
- Polvändningsskydd: Ja
- Version - CAN: CIA DS301 V4.2.0; DSP-410 V2.0.0; CIA 306 V1.3.0
- Repeterbarhet [°]: ≤ ± 0,01
- Vinkelområde - Lutningsmätning [°]: -45…45
- Typ av produkt
Inklinometer-sensor
- Typ
JN2101
- Driftspänning (min.)
9.2 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
9.2 - 30 V/DC
- Driftsström
70 mA
- Mätområde (min.)
-45°
- Mätområde (max.)
45°
- Mätområde
-45 - 45 °
- Upplösning
0.01°
- Antal axlar
2
- Mätnoggrannhet ±
0.01°
- Anslutningstyp
M12
- Egenskaper
LED-visning
- Monteringssätt
Horisontell
- Gränssnitt
CAN
- Min. temperatur
-40 °C
- Max. temperatur
85 °C
- Längd
90 mm
- Bredd
62 mm
- Höjd
33.2 mm
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3321626 ifm Electronic Inklinometer-sensor JN2101 JN2101 Mätområde: -45 - 45 ° CAN M12
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321626 ifm Electronic Inklinometer-sensor JN2101 JN2101 Mätområde: -45 - 45 ° CAN M12
Beskrivning
Ifm JN2101 lutningssensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
