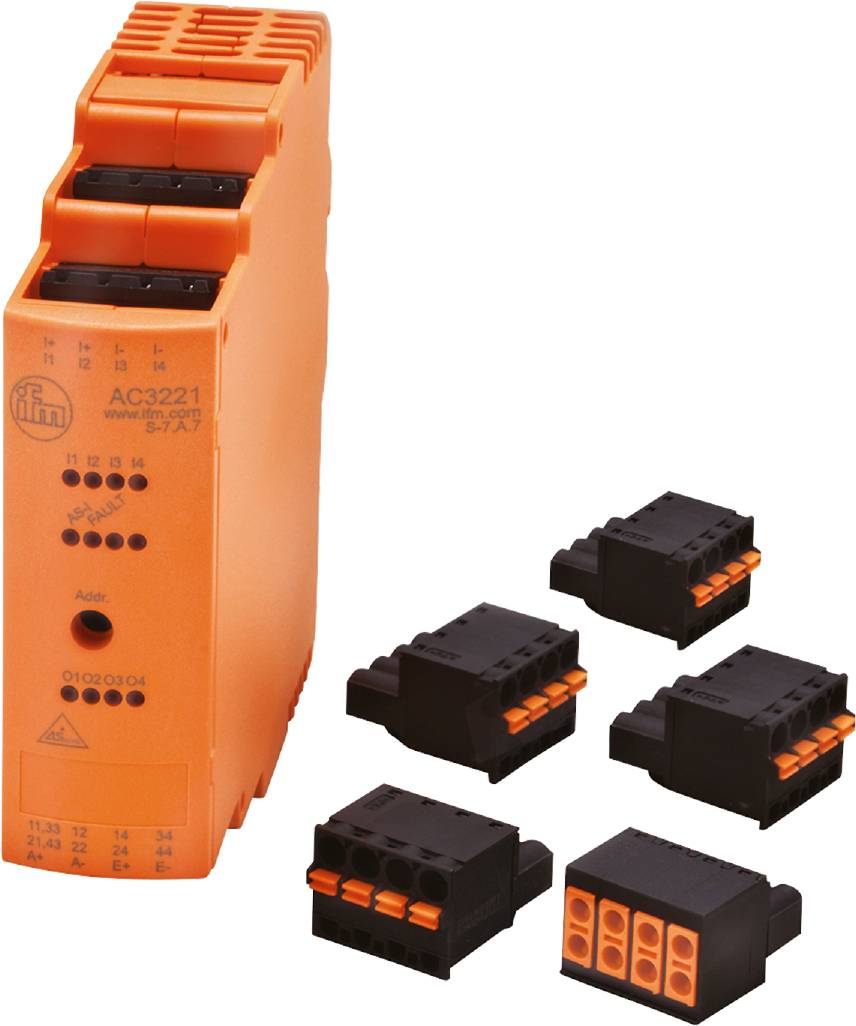

ifm Electronic AC3221 AC3221 I/O-modul Klämlist Antal digitala ingångar: 4 Antal reläutgångar: 4
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
I/O-modul
Gränssnitt
Klämlist
Antal reläutgångar
4
Typ
AC3221
Antal digitala ingångar
4
Datablad (PDF)
Antal
Toal (2 632,00 kr / stycken)
2 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm AC3221 AS-i ingångs- /utgångsmodul
- För användning i kopplingsskåp
- Enkel och snabb ledningsdragning med fjäderklämmor
- Särskilt platssparande konstruktion
- Dubbla klämmor för att släppa igenom spänningsförsörjningen
- Väl synliga ljusstarka LED:er för visning av drift, omkopplingstillstånd och funktion
Tekniska specifikationer
- Antal digitala ingångar 4
- Antal in- och utgångar: Antal digitala ingångar: 4; antal reläutgångar: 4
- Antal reläutgångar 4
- Display: Kopplingstillstånd: Led, gul I1...I4, O1...O4; drift: Led, grön AS-i, AUX; fel: led, röd
- Galvaniskt separerad digitalutgång: Ja
- Omgivningstemperatur-1 [°C]: -25...65
- Applikation: Kopplingsskåpmontering
- As-i adressering: Adresseringsuttag
- As-i-E/A-konfiguration [hex] hex]: 7
- As-i ID1-kod [hex hex]: 7; (fast inställd)
- As-i ID-kod [hex] hex-7
- As-i Master profil Master M4
- As-i profil s-7.A.7
- As-i version 3.0
- As-i certifikat: 124301
- Utförande: Endast för drift med AS-i mastern profil M4
- Driftspänning [V] 18...31,6 DC
- Ingångskoppling digitala ingångar: PNP; (typ 2 enligt IEC 61131-2)
- Ingångsström High [mA]: 6...10
- Ingångsström Low [mA]: 0...2
- Utökat adresseringsläge: Ja
- Vikt [g]: 203.350
- Anmärkning: Enheten måste försörjas från en galvaniskt isolerad spänningskälla. Denna spänningskälla måste vara försedd med en UL-godkänd säkring (se addendum). Alternativt kan även en klass 2-nätenhet användas för AUX.
- Anslutningsbar anslutning/klämma: Stiftlister: 4 x ; rastermått: 5,0 mm
- Kortslutningssäker: Nej
- Kortslutningsskydd digitalingångar: Ja
- Lagringstemperatur [°C]: -25...75
- Max. Höjd över havet [m]: 2000
- Max. Strömupptagning från AS-i [mA]: 30
- Max. Strömförbrukning av extra strömförsörjning [mA] 1100; (AUX)
- max. Total strömbelastning ingångar [mA]: 1000
- Max. Tillåten relativ luftfuktighet [%]: 90; (icke-kondenserande)
- Montering: Dragskenamontering
- MTTF: 248
- Brytarnivå High [V] > : 11
- Kapslingsklass: IP20
- Kapslingsklass klämmor: IP 20
- Sensorförsörjning för ingångar: AUX
- Spänningsområde AC [V]: 10...240; (utgångarna O1 + O3 och O2 + O4 ska försörjas parvis med samma spänning. 2 x 240 AC)
- Spänningsområde DC [V]: 24; (AUX; utgångarna O1 + O3 och O2 + O4 ska matas parvis med samma spänning. 2 x 24 DC)
- SPÄNNINGSFÖRSÖRJNING [V] 18...30; (DC AUX)
- Strömbelastning utgångar total [A]: 6; (resistiv last)
- Strömkapacitet per utgång [mA]: 6000; (resistiv last)
- Föroreningsgrad: 2
- Inbyggt watchdog: Ja
- Extra spänningsförsörjning [V]: 20...30 DC; (AUX)
- Typ av produkt
I/O-modul
- Gränssnitt
Klämlist
- Typ
AC3221
- Antal digitala ingångar
4
- Antal reläutgångar
4
- Kontroll-LED
Ja
- Tillverkarnr.
AC3221
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3320212 ifm Electronic AC3221 AC3221 I/O-modul Klämlist Antal digitala ingångar: 4 Antal reläutgångar: 4
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3320212 ifm Electronic AC3221 AC3221 I/O-modul Klämlist Antal digitala ingångar: 4 Antal reläutgångar: 4
Beskrivning
Ifm AC3221 AS-i ingångs- /utgångsmodul
