HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analysator Kalibrerad (ISO)
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Tekniska specifikationer
- REFERENSTEMPERATUR: 23 °C ± 5 °C (73 °F ± 41 °F)
- Drifttemperatur -10°C till 50°C (14°F till 122°F)
- Driftfuktighet <80 % r.f. (Icke-kondenserande)
- Lagringstemperatur: -10°C till 60°C (14°F till 140°F)
- Lagerfuktighet: <80 % r.f. (Icke-kondenserande)
- Maximal insatshöjd 2000 m (6562 ft)
- Typ av produkt
PV-analysator
ISO
- Mätningskategori
CAT III 1000 V
- Mått.
(L x B x H) 235 x 165 x 75 mm
- Vikt
1.2 kg
IP40
- Mätområde (VDE)
Isoleringsmotstånd
Skyddsledarmotstånd
Spänning
Ström
Temperatur
Frekvens
Motstånd
- DIN-norm
DIN VDE 0126
- Visningstyp
digital (LCD)
- Noggrannhet
5 °C
- Bredd
165 mm
- Höjd
75 mm
- Längd
235 mm
- Provningsförfarande
automatisk
- Minnesplatser
999
- Minne
ja
- Typ
PV-CHECKs One Photovoltaik-Installationstester
- Egenskaper
PV-systemtest
Dokument & nedladdningar
Datablad
Datablad 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analysator Kalibrerad (ISO)
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analysator Kalibrerad (ISO)
Information
Information 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analysator Kalibrerad (ISO)
Beskrivning
PV-Checks One är en installationsprovare för solcellsanläggningar som kan användas i 1000 V-nivån upp till en kortslutningsström på 30 A DC och med den unika isolationsmätningen sätter den nya standarden även för system med optimering resp. mikroväxelriktare!
PV-Checks One är den kompletta lösningen för att uppfylla IEC 62446-1-standarder (din VDE 0126-23, del 1 och del2) för felsökning, underhåll och upptagning av en PV-anläggning.
PV-Checks One utför alla nödvändiga tester för att komma igång med en PV-anläggning i automatisk ordning, både på en ensidig och en biazial PV-modul, enligt IEC 62446-1.
GO-STOP-KNAPP
Med en enda knapptryckning på Go-Stop-knappen utförs följande mätningar efter varandra:
• Polaritetstest
• Förbindelse av potentialutjämningsledare
• Registrering av isolationsmotstånd Riso (även vid befintliga optimatorer)
• Registrering av tomgångsspänning VOC till 1000 V DC
• Kortslutningsström ISC till 30 A DC
Enligt en 62446-1 jämför PV-Checks One den nyss uppmätta stringen med de tidigare uppmätta strings för att utvärdera spännings- och strömskillnader som ligger utanför angivna toleranser.
Genom mätning av solljus (valfri referenscell krävs) och solcellstemperatur (valfri temperaturgivare krävs) med den externa dataloggern SOLAR 03 kan PV-Checks One mäta de uppmätta värdena av VOC-OPC och ISC-OPC till STC (standardtestförhållanden: räkna upp 1000 W/m², 25°C, 1,5) för att sedan jämföra dessa med de angivna nominella värdena från tillverkarens datablad för moduler.
Efter varje mätning visar PV-Checks One resultatet av mätningen i displayen, med motsvarande utvärdering (OK/inte OK).

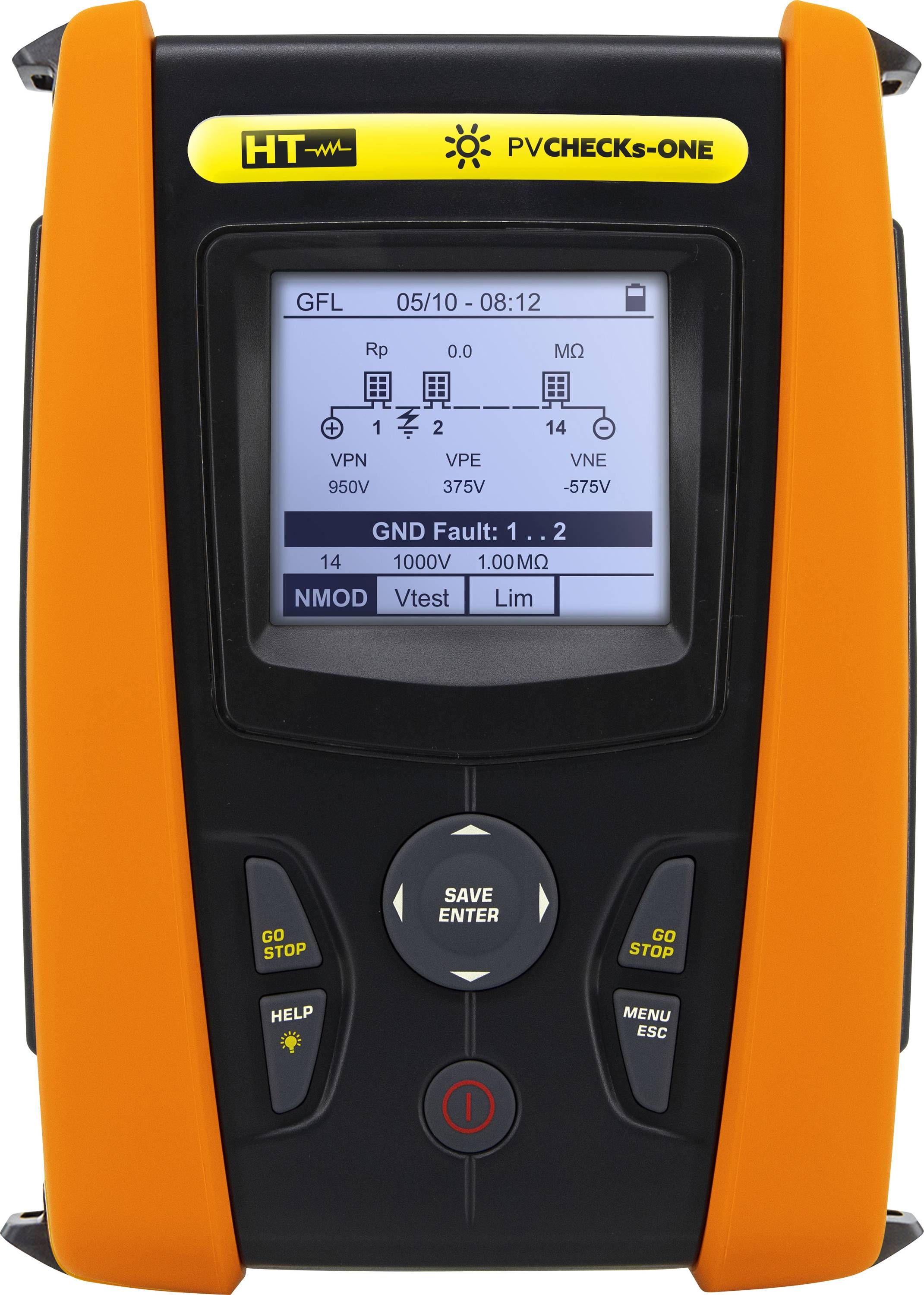

SPECIALFUNKTION GFA
Lokalisering av isolationsfel på en PV-string (Ground Fault-Location)
Förutom användningsområdet bland mikroväxelriktare och optimeringsreare utmärker sig PV-Checks One med GFF-funktion för felpunktsbestämning av isolationsfel. Med hjälp av Ground Fault Locator (GFB) funktion kan isoleringsfel inte bara upptäckas i princip, utan även lokaliseras exakt. PV-Checks One visar en misstänkt position för ett fel inom en strings på displayen.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
PV-Checks One är den kompletta lösningen för att uppfylla IEC 62446-1-standarder (din VDE 0126-23, del 1 och del2) för felsökning, underhåll och upptagning av en PV-anläggning.
PV-Checks One utför alla nödvändiga tester för att komma igång med en PV-anläggning i automatisk ordning, både på en ensidig och en biazial PV-modul, enligt IEC 62446-1.
GO-STOP-KNAPP
Med en enda knapptryckning på Go-Stop-knappen utförs följande mätningar efter varandra:
• Polaritetstest
• Förbindelse av potentialutjämningsledare
• Registrering av isolationsmotstånd Riso (även vid befintliga optimatorer)
• Registrering av tomgångsspänning VOC till 1000 V DC
• Kortslutningsström ISC till 30 A DC
Enligt en 62446-1 jämför PV-Checks One den nyss uppmätta stringen med de tidigare uppmätta strings för att utvärdera spännings- och strömskillnader som ligger utanför angivna toleranser.
Genom mätning av solljus (valfri referenscell krävs) och solcellstemperatur (valfri temperaturgivare krävs) med den externa dataloggern SOLAR 03 kan PV-Checks One mäta de uppmätta värdena av VOC-OPC och ISC-OPC till STC (standardtestförhållanden: räkna upp 1000 W/m², 25°C, 1,5) för att sedan jämföra dessa med de angivna nominella värdena från tillverkarens datablad för moduler.
Efter varje mätning visar PV-Checks One resultatet av mätningen i displayen, med motsvarande utvärdering (OK/inte OK).
SPECIALFUNKTION GFA
Lokalisering av isolationsfel på en PV-string (Ground Fault-Location)
Förutom användningsområdet bland mikroväxelriktare och optimeringsreare utmärker sig PV-Checks One med GFF-funktion för felpunktsbestämning av isolationsfel. Med hjälp av Ground Fault Locator (GFB) funktion kan isoleringsfel inte bara upptäckas i princip, utan även lokaliseras exakt. PV-Checks One visar en misstänkt position för ett fel inom en strings på displayen.
