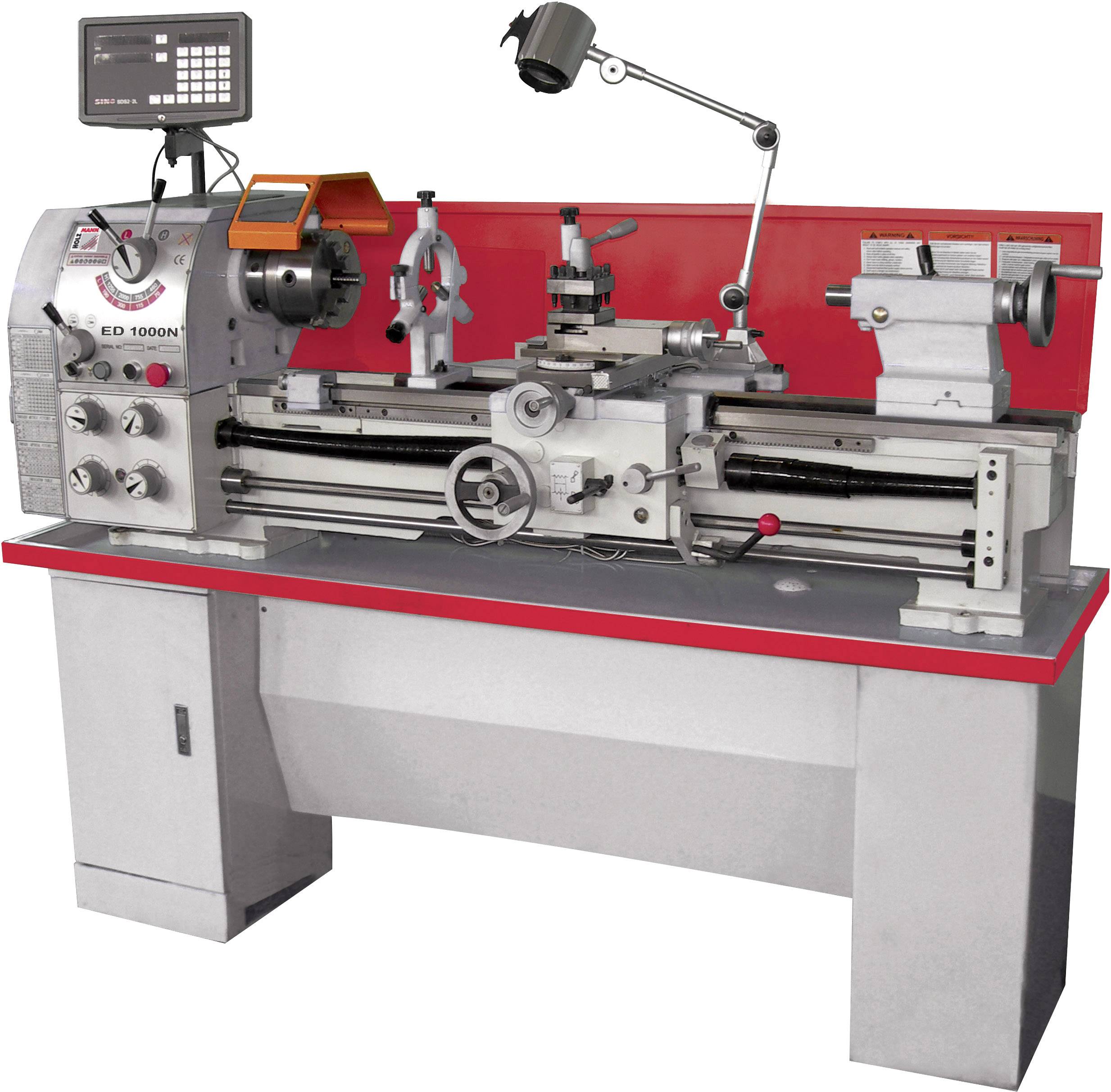

Liknande avbildning
Liknande avbildning
Holzmann Maschinen ED1000N_400V Metall Svarv 1100/1500 W
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
Metall svarv ED 1000N
- (S1 / S6) 1100/1500 W topphöjd 165 mm spets bredd 1000 mm
Tekniska specifikationer
- Max. Vrid diameter: 332 mm
- Max. Vrid diameter över support: 198 mm
- Max. Vrid diameter o. stall: 450 mm
- Maskinbädd höjd: 260 mm
- Maskinbädd bredd: 181 mm
- Spindel borrhål: 38 mm
- Spindel kon: MK5
- Ritsbord kon: MK3
- Spindel inspelning: D1-4, DIN 55029
- Längs/-Quervorschube: 0,079 - 1,291/0,017 - 0,276 mm/U
- Gängor metriska 0,4 - 7 mm
- Gänga tum 4 - 60 tpi
- Lång spindelkulskruv 8 g/tum
- Querschlitten-Hub: 160 mm
- Oberschlitten-Hub: 80 mm.
- Typ av produkt
Svarv
- Material
Metall
- Effekt S1
1100 W
- Effekt S6
1500 W
- Spindelvarvtal (min.)
70 U/min
- Spindelvarvtal (max.)
2000 U/min
- Spetsens bredd
1 mm
- Spetsens höjd
16.5 mm
- Driftspänning
400 V
- Vikt
530 kg
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1361842 Holzmann Maschinen ED1000N_400V Metall Svarv 1100/1500 W
Beskrivning
Version
- Perfekt maskin för montörer, verkstäder och skolor
- Enkel och snabb förändring hastighet via sändningskretsen
- Kraftigt räfflade prismatiska säng gjord av gjutjärn induktions härdade och slipade
- Bridge avtagbar, vilket gör att bearbetning av stora arbetsstycken
- Härdat och jord huvudspindeln säkerställer hög koncentricitet
- I oljebad löpverk u. foder växlar säkerställa en lång livslängd
- vägledning u. matningsaxeln helt enkelt stängas
- Guidad av gibs lätt justerbar
- 4-faldig verktygshållare för fastspänning av flera rörliga järn
- härdade och slipade kugghjul garantera absolut jämnhet
- Inkl. Slirkoppling, halogenlampa och spindelkåpan
- Camlock spindel montera D1-4, DIN 55029:e
Ingår i leveransen
- 3-käke chuck med utbytbara backar Ø160mm
- chuckplattan
- chuck skydd
- Maskinkonstruktion
- skott
- Steady vila
- Följ vila
- Chip fack
- 4-faldig verktygshållare
- växelsats
- 2x fasta tips MT3
- Gängmätare
- Rörelse verktyg
- Minskning MK5 / MK3
- halogenlampa.
Tips
Leverans utan digital display.
