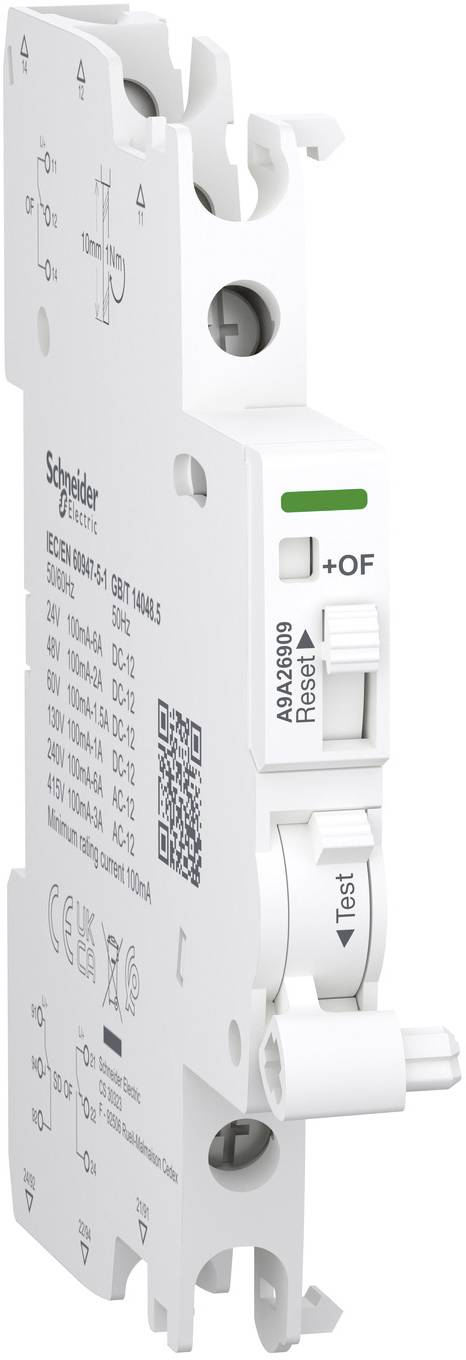

Hjälpkontakt Schneider Electric A9A26909

Hjälpkontakt IOF/SD+OF är en 2-i-1-produkt med en mekanisk väljare. Det kan antingen vara SD+OF eller OF+OF Driftström från 100 mA till 6A vid en frekvens på 50 Hz till 60 Hz vid 240 VAC och från 100 mA till 3 A vid en frekvens på 50 Hz till 60 Hz vid 415 VAC. Driftström vid 100 mA vid 24 VDC till 130 VDC. Driftström på 6A ligger vid 24VDC, 2 A vid 48 VDC, 1,5 A vid 60 V DC, 1 A vid 110 VDC och 130 VDC. Det har 2 positionsbrytare med kontakter av typ 2 byteskontakt. För installationer i små kommersiella företag eller byggnader. Detta elektriska tillbehör är utrustat med akti9-serier som iC60, iID, iDPN ARC, iDPN Vigo, iDPN Vigi ARC, ISW-, iC60- och iID-dubbelanslutning-felströmsskyddsbrytare (RCCB)-kompatibel. OC- och felsökningskontakten är endast installerad för Acti9-enheter som iID, iDPN Vigi, iSW-NA, ARA, iC60 och RCA som innehåller 2 växlare. Om det inte finns någon kamskena är den även kompatibel med iC40, iC40 ARC, iCV40, iCV40 Vigo ARC. ISD+OF används antingen för instrumentbeteckningen eller kompatibilitetskoden. Den mekaniska indikatorn är avsedd för signalering (lokalt) på produkten. Anslutning med skruvklämmor på undersidan. Anslutningen tillåter styva kopparkablar. Kabelns diameter varierar från 1 m² till 4 m². Skruvklämanslutning nedåt ger med flexibel kopparkabel ett kabeltvärsnitt på 0,5 mm² upp till 2,5 mm². Anslutning med skruvklämmor på undersidan. Anslutningen tillåter styv kopparkabel. Kabelarea på 2 kabel gör det möjligt med ett kabeltvärsnitt på 2,5 mm². Den har en skruvanslutning upptill och nedtill. Anslutningen är flexibel med kopparkablar med ändhylsor (2 kablar). Kabelns tvärsnitt är 1,5 m². Märkisolationsmärkspänning (UI) är upp till 500 V. nominell stötspänning (Uimp) är 4 kV. Bredden i 9-mm-gradering är 1. Måtten är (B) 9 mm x (H) 90 mm x (T) 73 mm. Produktens färg är vit (RAL 9003). Föroreningsgraden är 3. Graden av trodukthet är behandlingsmetod 2. Åtdragningsmoment för anslutning är 1N.m (nedan) för skruvkällan PZ1. Enligt normen IEC 60529 är IP-skyddsklass IP20. Drifttemperaturen ligger mellan -35°C och +70°C. Lagringstemperaturen räcker från -40°C till +85°C. Den här produkten uppfyller standarderna en/IEC 60947-5-1 och GB/T 14048.5 Produkten är certifierad med CE- och UKCA-tecken.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
