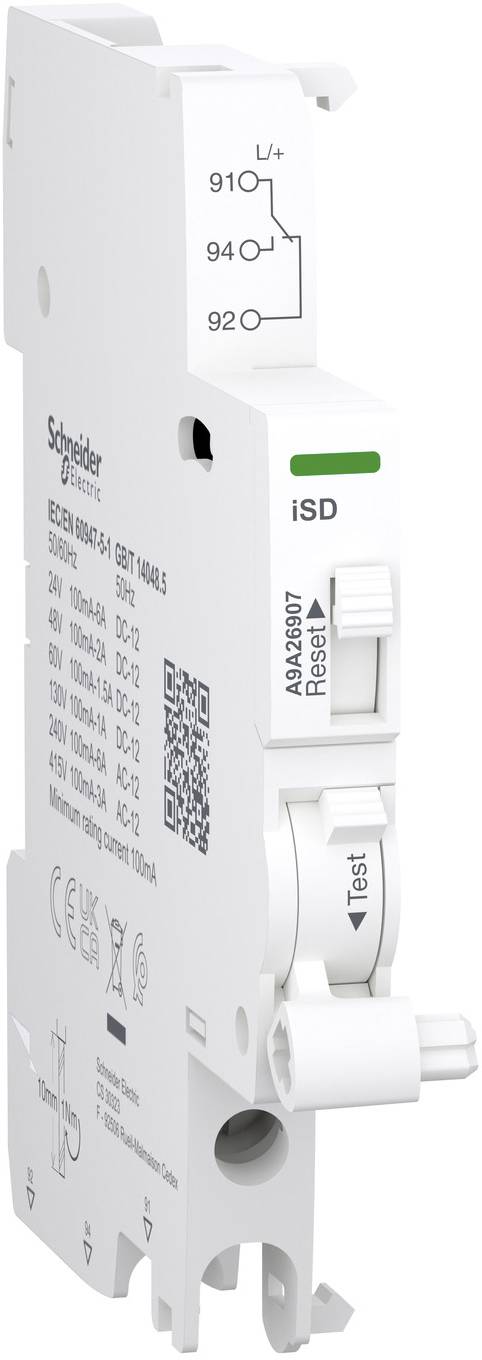

Hjälpkontakt Schneider Electric A9A26907

Detta elektriska tillbehör från Acti9 är en växlare (slutare/öppnare) för att visa läget för ledningssbrytaren vid ett elektriskt fel eller en utlösning. Driftström från 100 mA till 6A vid en frekvens på 50 Hz till 60 Hz vid 240 VAC och från 100 mA till 3 A vid en frekvens på 50 Hz till 60 Hz vid 415 VAC. Driftström vid 100 mA vid 24 VDC till 130 VDC. Driftström på 6A ligger vid 24VDC, 2 A vid 48 VDC, 1,5 A vid 60 V DC, 1 A vid 110 VDC och 130 VDC. Det har 1 positionsbrytare med kontakt av typ 1 växlande kontakt. För installationer i små kommersiella företag eller byggnader. Detta elektriska tillbehör är kompatibelt med Acti9-rader som iC60, iID, iDPN ARC, iDPN Vigo, iDPN Vigi ARC, ISW, iC40, iC40 ARC, iCV40, iC40 XA, iCV40 XA, iC60 RCbo. Denna felkontakt är kompatibel med Acti9 serier som Acti9 iDT40, iDT40 XA och iD40. ISD används antingen för instrumentbeteckningen eller för kompatibilitetskoden. Den mekaniska indikatorn är avsedd för signalering (lokalt) på produkten. Anslutning med skruvklämmor på undersidan. Anslutningen tillåter styva kopparkablar. Kabelns diameter varierar från 1 m² till 4 m². Skruvklämanslutning nedåt ger med flexibel kopparkabel ett kabeltvärsnitt på 0,5 mm² upp till 2,5 mm². Anslutning med skruvklämmor på undersidan. Anslutningen tillåter styv kopparkabel. Kabelarea på 2 kabel gör det möjligt med ett kabeltvärsnitt på 2,5 mm². Den har en skruvanslutning nedan. Anslutningen är flexibel med kopparkablar med ändhylsor (2 kablar). Kabelns tvärsnitt är 1,5 m². Märkisolationsmärkspänning (UI) är upp till 500 V. nominell stötspänning (Uimp) är 4 kV. Bredden i 9-mm-gradering är 1. Måtten är (B) 9 mm x (H) 86 mm x (T) 73 mm. Produktens färg är vit (RAL 9003). Föroreningsgraden är 3. Den tropiska kontrollnivån ska vara behandlings-nivå 2. Åtdragningsmoment för anslutning är 1N.m (nedan) för skruvkällan PZ1. Enligt normen IEC 60529 är IP-skyddsklass IP20. Drifttemperaturen ligger mellan -35°C och +70°C. Lagringstemperaturen ligger mellan -40°C och +85°C. Den här produkten uppfyller standarderna en/IEC 60947-5-1 och GB/T 14048.5 Produkten är certifierad med CE- och UKCA-tecken.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
