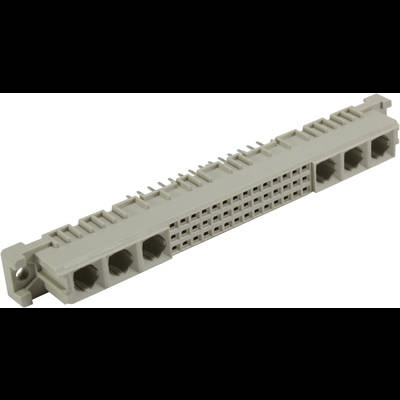

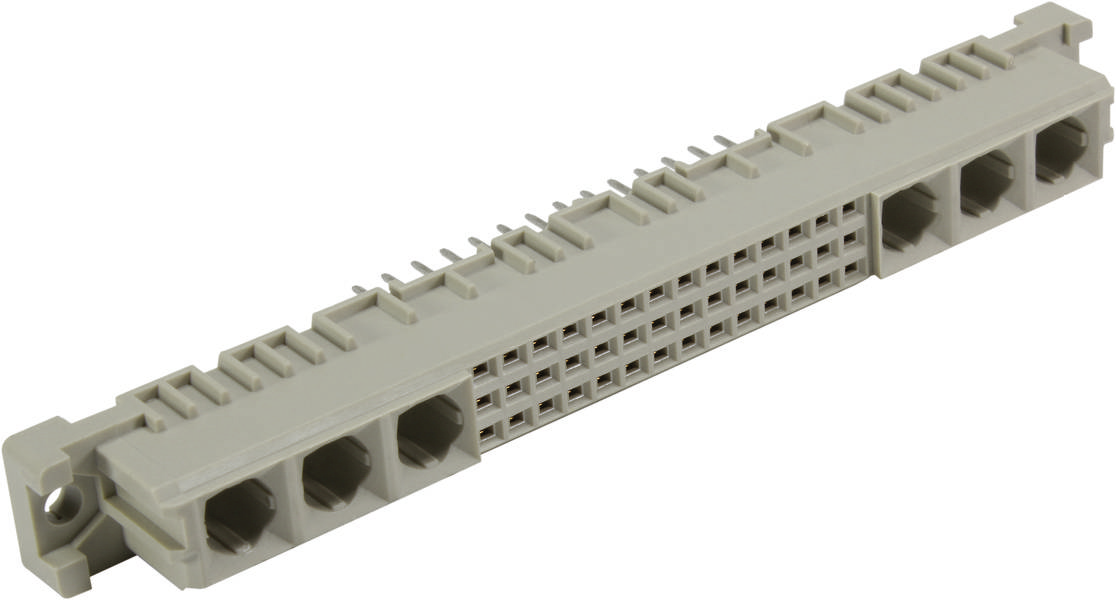

HARTING 09032426805 Fjäderkontaktdon Antal serier 3 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Fjäderkontaktdon
Konstruktionsform
rak
RM
2.54 mm
7.62 mm
Innehåll
1 st
Totalt antal poler
48
Datablad (PDF)
19 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
167,20 kr
3
5% = 8,30 kr
158,90 kr
5
7% = 11,60 kr
155,60 kr
10
8% = 13,82 kr
153,38 kr
25
10% = 16,30 kr
150,90 kr
50
11% = 19,08 kr
148,12 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (167,20 kr / stycken)
167,20 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Stiftkontaktslist
- Totalt antal poler 48
- Antal serier 3
- Innehåll 1 st
Tekniska specifikationer
- Serie din 41612
- Komponent: Fjäderlist
- Kontaktbeskrivning: Rak
- Anslutning: Axellödningsanslutning
- Typ av anslutning: Moderkort to daughterkort;mezzanine;kretskort till kabel
- Antal kontakter: 48
- Stiftslängd 4,5 mm
- Kontaktserier 3
- Raster, anslutningssidig 2,54 mm;7,62 mm
- Märkström: Märkström mätt vid 20 °C, för detaljer se deratingkurva
- Isolationsmotstånd >1012 Ω
- Genomgångsmotstånd: ≤20 mΩ
- Gränstemperatur: -55 ... +125 °C
- N-40-di-n-alanin
- Kontaktcykler: ≥ 400
- Provspänning Ueff: 1 kV
- Isoleringsmaterialsgrupp IIIA (175 ≤ CTI < 400)
- Material användning: Termoplastisk form, glasfiberförstärkt
- Färganvändning: RAL 7032 (kiselgrå)
- Material kontakter: Kopparlegering
- Kontaktyta: Ädelmetall via ni kontaktsida;Sn via ni anslutningssida
- Materialbrännbarhetsklass UL 94: V-0
- IEC 60603-2
- Nettovikt: 10 g
- Beteckning: Konstruktion M
- Raster, 2,54 mm, 7,62 mm
- Luftvägssträcka: ≥ 1 mm
- Krypavstånd: ≥ 1 mm
- Egenskaper: Blyfri;Märkström specialkontakt: Se databladet för de utvalda kontakterna
- Antal signalkontakter 42
- Antal specialkontakter 6
- Kretskortfästning: Med fläns
- Hot plugging: nej
- Järnvägsklassificering F4/i3 enligt NFF 16-101/102
- Kontaktbestyckning: Raderna a, b och c, punkterna 10, 11, ... , 22, 23
- Kodning: Kodning med kontaktförlust
- Typ av produkt
Fjäderkontaktdon
- Konstruktionsform
rak
- Totalt antal poler
48
- Antal serier
3
- RM
2.54 mm
7.62 mm
- Anslutning
Lödning
- Tillverkarfärg
Kiselgrå (RAL 7032)
- Höljematerial
PA
- Tillverkarnr.
09032426805
- Innehåll
1 st
- Kontaktmaterial
Kopparlegering
- Typ
09 03 242 6805
- Inre resistivitet
20 mΩ
- Isolationsmotstånd
1012 Ω
- Stiftlängd
4,5 mm
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokument & nedladdningar
Datablad
Datablad 3000445 HARTING 09032426805 Fjäderkontaktdon Antal serier 3 1 st
Datablad 3000445 HARTING 09032426805 Fjäderkontaktdon Antal serier 3 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3000445 HARTING 09032426805 Fjäderkontaktdon Antal serier 3 1 st
Beskrivning
Fjäderlist, våglödningsanslutning, märkström 2 A, kontakter: 48, rak, kopparlegering
