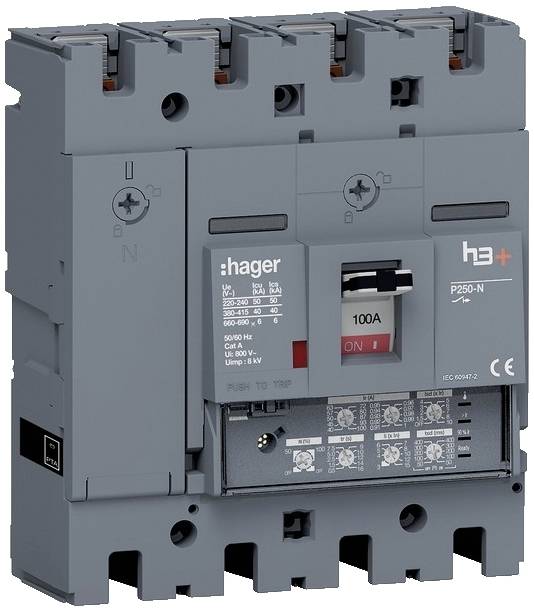

Hager HNT101JR Brytare 1 st Inställningsområde (ström): 100 A (max) Piece

Effektbrytare h3+ P250 LSI 4P4D N0-50-100% 100a 40 kA FTC. Kompakteffektbrytare i enlighet med din en 60947-2 skyddar det elektriska systemet och nätsystemet mot överbelastning och kortslutning. Den elektroniska utlösarknappen kan ställas in med vridspärr. Överlastströmmarna (IR), kortslutningsströmmen (ISD) och det distortionsfria kortslutningsskyddet (II) samt tidsfördröjningen tr vid överbelastning och tidsfördröjning tsd för korttidsfördröjd kortslutningsutlösning. Dessutom kan en aktiverbar I² t-funktion mellan kortslutningsströmmen II och ISD och den omedelbara fördröjningen och den omedelbara utlösningstiden göra det möjligt att proportionellt anpassa utlösningskurvan. Neutralledare-skyddet kan ställas in med en regulator till position OFF, 50 % av IR och ISD eller 100 % av IR och ISD. Tidsfördröjningen förblir som vid tr och tsd. Redo-LED:en lyser grönt när utlösaren är redo att användas och blinkar orange när ett internt fel i utlösaren detekteras. Lysdioden till överströmsindikatorn börjar blinka rött när i = 105% IR, och lyser permanent rött när i > 112% IR. En ytterligare LED indikerar överhettning i utlösningsenheten. Den lyser rött när internt 105 °C överskrids. De tre olika driftsförhållandena kan urskiljas vid knappens läge (PÅ = ovan, AV = under, utlöst = mittläge). En anordning för att låsa kopplingstillståndet i PÅ- eller AV-läget är integrerad och kan användas med ett vanligt hänglås utan extra tillbehör. Via en utlösningsknapp kan utlösningsmekanismen testas och huvudkontakterna kan öppnas. Ett fällbart lock med fastförlorbar snabbskruv möjliggör åtkomst till installationsutrymmet för extra hjälpkontakter och andra avtryckare. Inbyggda tillbehör finns via fönster utan att du behöver öppna det fällbara locket

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
