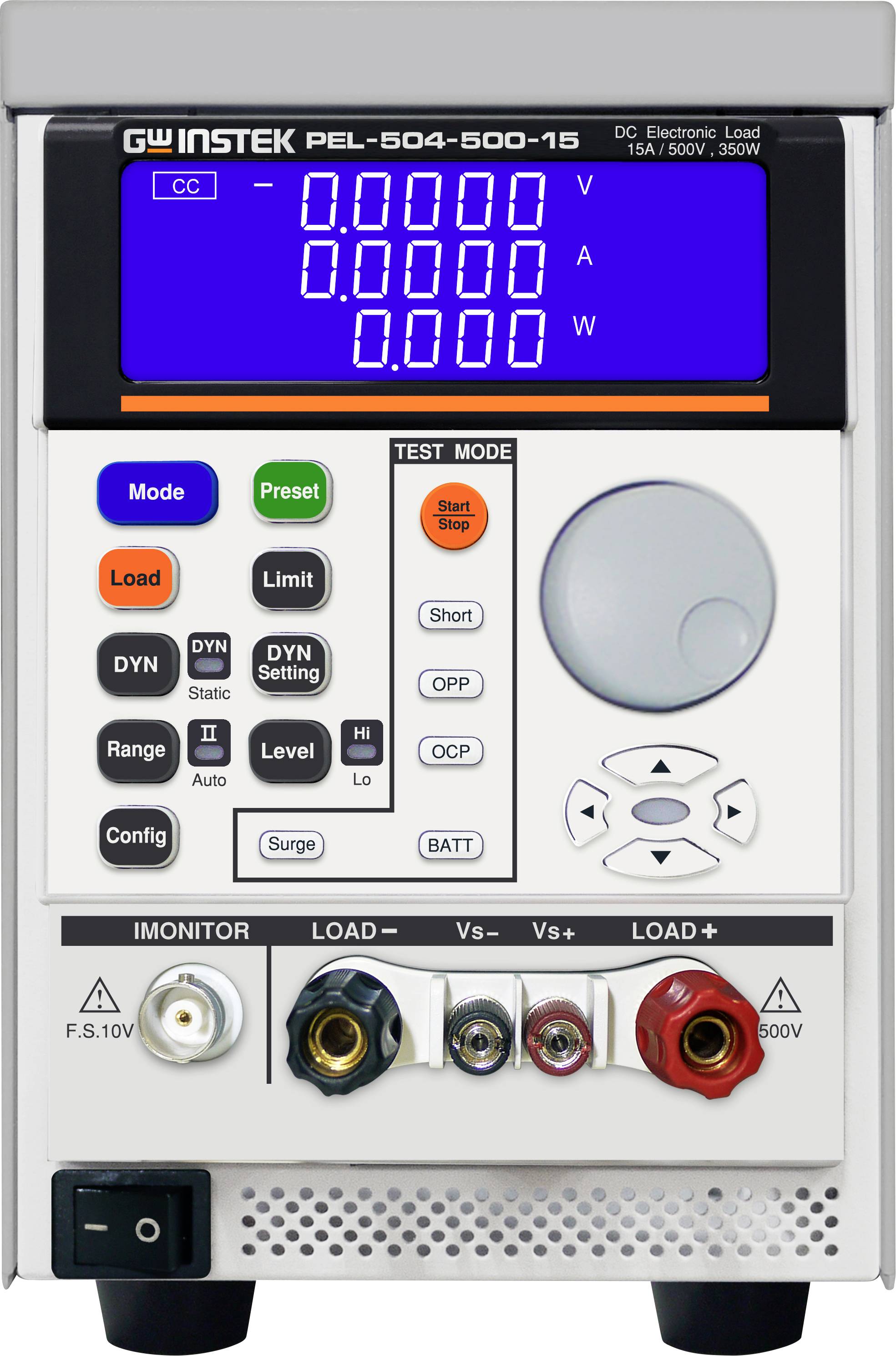

GW Instek PEL-504-500-15 Elektronisk belastning

Den enkanaliga elektroniska lasten i serien PEL-500 omfattar totalt 5 modeller och erbjuder spänningsintervall från 0~80V/ 0~500V och ett effektområde från 250~700W. Serien kan användas för forskning och utveckling, kvalitetskontroll, ATE-system- och produktionstest, inklusive spänningskällor-/strömquelltest; insvängningsförlopp för den switchade nätenheten; konstantspänningsläge för strömbegränsningstest; batterisimulering; Och urladdningstest för batteri. PEL-500-serien har en 5-siffrig digital visning av spänning, ström och effekt. Användare kan övervaka mätdata från testobjekt samtidigt. För att användare lättare ska kunna bedöma om DUT klarar översvängningsström, erbjuder PEL-500-serien ett Surge-test, som kan simulera startöversvängningsströmmen och den transienta strömmen vid hot-Plugging. Den inbyggda batteriurladdningstestfunktionen kan bestämma villkoren för stopp av urladdning enligt DUT:s testkrav, inklusive inställning av urladdningsspänning (Vbatt), urladdningskapacitet (AH, WH) och stoppurlastningstid.

Användaren kan ställa in laddspänning/ urladdningsspänning i PEL-500-serien för att testa enligt egenskaperna hos provningskaparen. När utgångsspänningen på DUT stiger till laddningsspänningsvärdet börjar laddningen. Om utgångsspänningen faller på urladdningsspänning, slutar laddningen. Användaren kan använda Go/NG-funktionen för att ställa in utvärderingsvillkoren i enlighet med funktionen och specifikationerna för DUT. PEL-500-serien ska automatiskt generera utvärderingsresultaten i enlighet med de utvärderingsvillkor som fastställts under testet. Under nätaggregatets säkerhetstestkrav erbjuder PEL-500-serien inte bara korttestfunktionen, utan erbjuder även den automatiska testfunktionen av överströmsskyddet / överströmsskyddet, för att förenkla den komplicerade manuella hanteringen av användaren och kontrollera kontrollobjekt OCP/OPP. De genererade mätresultaten hjälper användaren att bekräfta om de verkliga inpunkterna i provningsprogrammet för OCP/OPP ligger inom mätkraven. Förutom att oscilloskopet ska tillhandahålla lastströmvågformer via BNC-utgången på Imonitor, erbjuder PEL 500-serien även överspännings-, överström- och överhettningsskydd och polaritetsidentifiering. Om en utlösande händelse utlöses av en av dem, har PEL-500-serien skydds- eller påminnelser för att skydda PEL-500-serien mot skador på grund av onormala driftområden.
