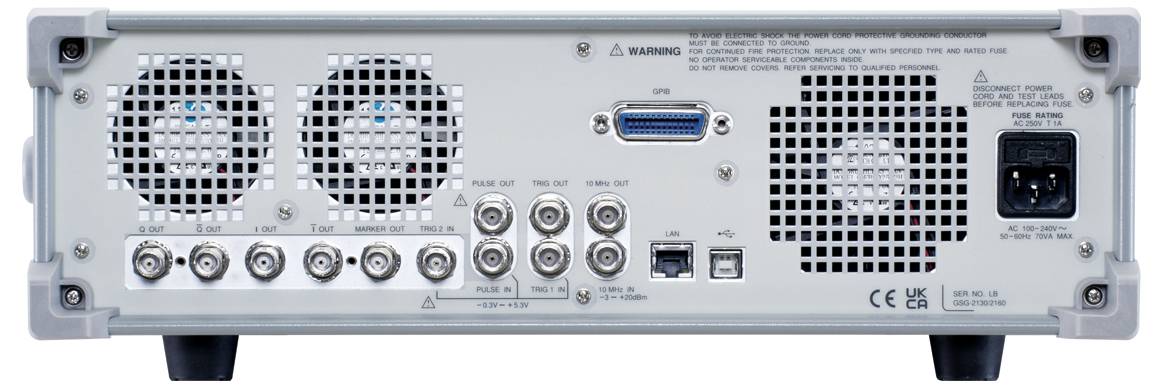

GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signalgenerator 9 kHz - 6 GHz 1 kanal
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (111 583,45 kr / stycken)
111 583,45 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer
Funktionsgenerator
- Stort frekvensområde: Täcker 9 kHz till 6 GHz.
- Hög amplitudflexibilitet: Amplitudutgångsområde från -140 dBm till +20 dBm med 0,01 dBm upplösning.
- Utmärkt fasbrus: Mindre än -117 dBc/Hz (standard) vid 1 GHz utgång och 20 kHz offset.
- Analog modulering: Inbyggda AM-, FM- och PM-moduleringsfunktioner.
- Mångsidig signalutgång: Har LF-signalutmatning (sinus, fyrkant, triangel/ramp, Gauss brus) och impulssignal.
- Hög frekvensnoggrannhet: Standard 10 ppm frekvensstabilitet och 2 ppm åldringstakt; alternativt 10 ppb frekvensstabilitet och 0,1 ppm åldringstakt (OCXO).
- Omfattande gränssnitt: Som standard utrustad med USB och LAN; GPIB finns som tillval. Kommandona är SCPI-kompatibla.
- Kompakt design: 3U standard-rack-storlek.
- Tydlig display: 7-tums TFT-LCD för omfattande visning av parametrar och status.
Tekniska specifikationer
- Fasbrus: Mindre än -117 dBc/Hz (standard) vid 1 GHz utgång och 20 kHz offset
- Frekvensupplösning 0,001 Hz
- Utgångsnivå: -110 dBm till +13 dBm (standard: +20 dBm)
- ALC (Automatic Level Control) för uteffekt
- Display 7-tums TFT-LCD
- Minnesfunktioner
- Skyddsfunktioner: OVP, OCP, OTP, Fan-fellarm
- GPIB-gränssnitt
- USB-gränssnitt
- LAN-gränssnitt
- Extern modulationsingång
- Inbyggda strömbegränsare för säkerhet
- Utgångssignalform
CW (continuous Wave)
Puls
Svep
Arbiträr (valfri)
Dubblare (tillval)
- Typ av produkt
Signalgenerator
- Frekvens
9 kHz - 6 GHz
- Visning
LCD
(ej certifierad kalibrering)
- Antal kanaler
1 kanal
- Frekvens (max.)
6 GHz
- Frekvens min.
9 kHz
- Egenskaper
inkl. Frekvensräknare
Effektförstärkare
Modulering
- Typ
GSG-2060 (GPIB) (CE) RF-Signalgenerator
Dokument & nedladdningar
Datablad
Datablad 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signalgenerator 9 kHz - 6 GHz 1 kanal
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signalgenerator 9 kHz - 6 GHz 1 kanal
Beskrivning
GW Instek GSG-2060 är en multifunktionell RF-signalgenerator som täcker ett frekvensområde på 9 kHz till 6 GHz och är ideal för kommunikationsutbildning, tester av RF-komponenter (som förstärkare, antenner och filter), elektroniska signaltester inom fordonsområdet och IoT-program. Apparaten uppfyller testkraven för RF-produkter både i produktionen och under utvecklingsfasen. GSG-2060 erbjuder överlägsna specifikationer, bland annat ett stort amplitudutgångsområde från +20 dBm till -140 dBm, ett lågt fasbrus från -117 dBc/Hz (vid 1 GHz utgång och 20 kHz offset) och en hög frekvensnoggrannhet på 10 ppm frekvensstabilitet och 2 ppm åldringstakt. Alternativt kan frekvensstabilitet och åldrandehastighet förbättras genom att välja OCXO-alternativ (oven controlled Crystal Oscillator) till 10 ppb stabilitet och 0,1 ppm åldringstakt. Serien har inbyggda analoga moduleringsfunktioner (AM, FM, PM) samt LF- och impulssignalutgångar. GSG-2060 har en 7 -tums TFT-LCD-display för fullständig visning av parametrar och status, och erbjuder USB-, LAN- och valfria GPIB-gränssnitt med SCPI-kompatibla kommandon för fjärrkontrollen.
