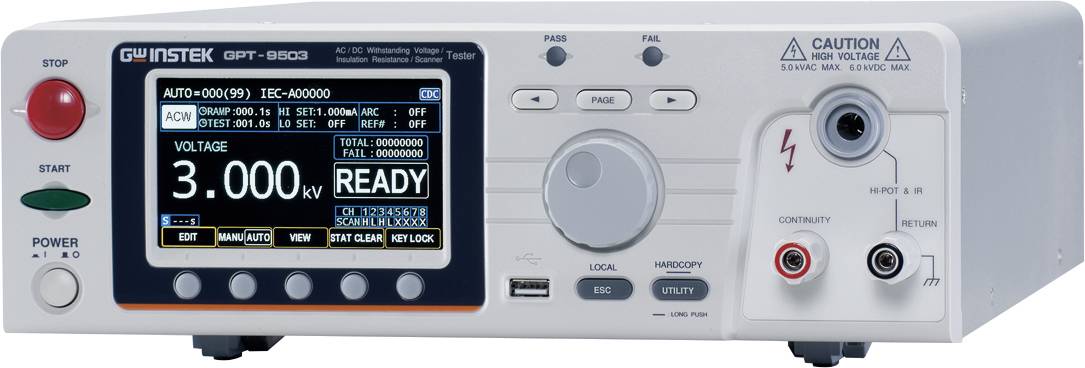

GW Instek GPT-9503 Isolationsprovare, Stötspänningsmätare 10 Ω

GW Instek har en ny flerkanalig spänningsfasthetstestare - serien GPT-9500. Denna serie innehåller 2 modeller och varje modell har en inbyggd 8-kanals scanner. Serien uppfyller säkerhetsföreskrifterna: IEC, en, UL, CSA, GB, JIS och andra säkerhetsföreskrifter. Serien är konstruerad för att uppfylla behoven hos huvudtestarteföremål hos allmänna elektroniska komponenter eller lindningskomponenter vid rutinmässiga tester.

GPT-9500-serien är en tre-i-ett-flerkanals-testare som erbjuder en växelspänningsmotståndskapacitet (max. 5kV), en likspänningsmotståndskraft (max. 6kV) och ett isolationsmotstånd (max. 1000V). Designen i serien uppfyller de senaste kraven i standarden IEC-61010-2-034 och är uppbyggd på AC 150VA utgångsplattform. Statusen på GPT-9513:s 8 kanaler kan beroende på testkrav ställas på H, L eller X, särskilt lämplig för lindningskomponenter som t.ex. transformatorer för ömsesidiga tester av flera punkter av enskilda komponenter. Statusen för de 8 kanalerna från GPT-9503 erbjuder bara inställning av H eller X was för allmänna komponenter som passiva komponenter för högspänningstest mellan två punkter.

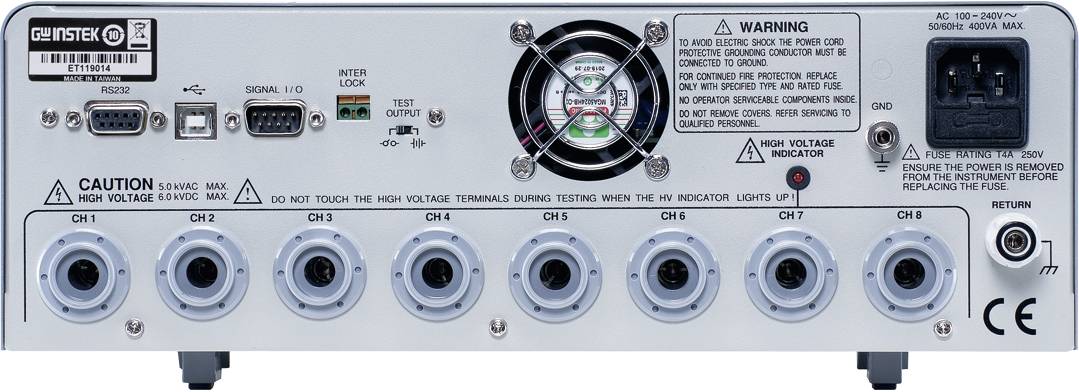

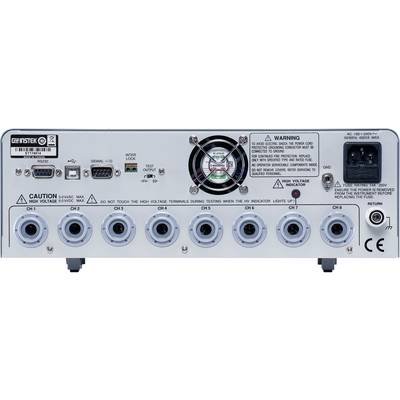

Serien GPT-9500 är utrustad med en 4,3-tums LCD-skärm (upplösning 480 x 272), som ger användaren fullständig mätinformation och ett användarvänligt användargränssnitt, vilket gör hanteringen och inställningen av parametrarna enklare och bekvämare. AUTO-Test stöder en tabellmässig presentation så att det inte är nödvändigt att växla skärmen för att se alla testresultat. Samtidigt erbjuder serien den statistiska räknefunktion. Användaren kan snabbt bestämma det totala antalet tester och antalet NO-GOs utan att behöva ansluta en extern räknare. Alla avkänningskanaler konfigureras på testarens baksida.

Designen är inte bara relativt estetisk när provaren är monterad på rack, utan kan även undvika personskador genom att oavsiktlig kontakt förhindras under utmatningsförfarandet. Funktionen för avkänning av avbrott i anslutningen är avsedd för serien, för att undvika felbedömning av testet som orsakas av avbrott i ledaren.
Till de andra funktionerna och funktionerna i serien GPT-9500 hör export-/importfunktionen för inställning av parametrar, med vilken inställningar av en testare via en USB-flash-enhet kan kopieras till samma modelltestare i produktionslinjen. På så sätt kan produktionslinjernas kontrollstationer snabbt utökas och risken för fel som orsakas av upprepade indata också undvikas; nollstartfunktionen, som förhindrar att momentanspänningar påverkar DUT. Låsningsfunktionen, som är en struktur med säkerhetsmaskinvara, som gör det möjligt för användaren att ansluta externa skyddsanordningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
