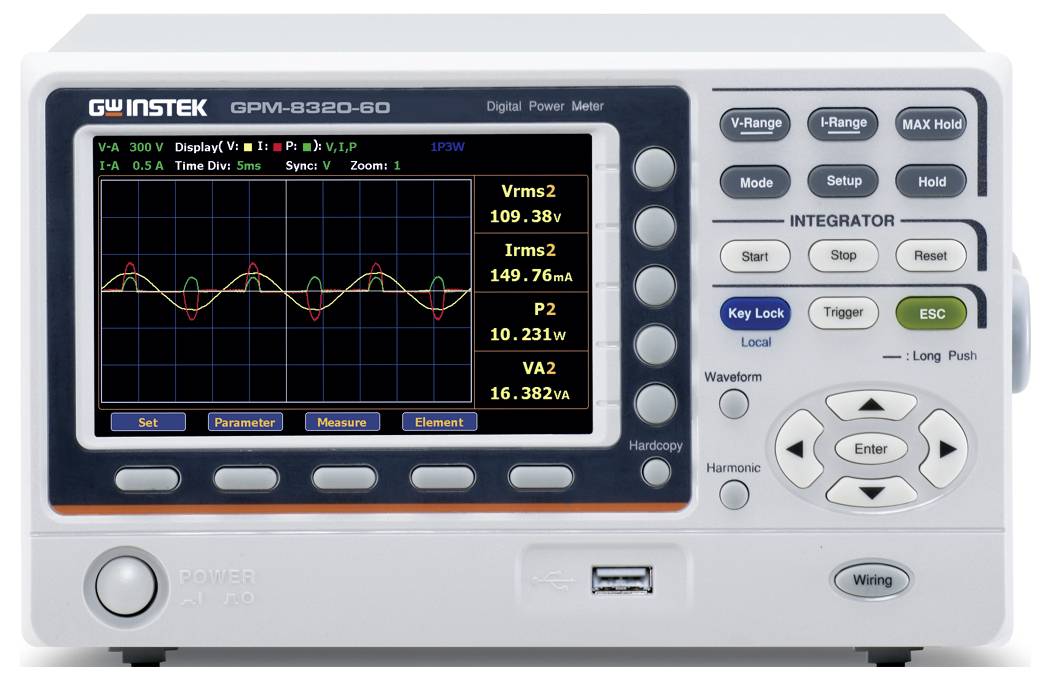

GW Instek GPM-8320-60 (CE) GPIB/DA12 Nätverksanalysator Energimätningar, Grafisk display, med loggfunktion

Liknande avbildning

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (49 752,00 kr / stycken)

49 752,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

Effektmätare

Hög ström och precision: Direkt strömmätning upp till 60 A (garanterat) med en noggrannhet av ± (0,1 % av uppmätt värde + 0,05 % av området).
Bred bandbredd : Mäter från DC och 0,1 Hz till 100 kHz.
Mångsidig display : 5-tums TFT-LCD-display med 5-siffriga mätvärden och 25 effektmätningsparametrar.
Analys: Vågformsvisning (V/i/P) och övertonsanalys upp till 50:e ordningen (IEC61000-4-7-överensstämmelse).
Flexibel kabeldragning : Stöder 1P3W, 3P3W, 3P4W, 3V3A-lägen.
Datainsamling: Internt minne för 10.000 datablon.
Omfattande gränssnitt : Standard RS-232C, USB (enhet/Host), LAN; tillval GPIB och Digital i/O (DA12).
Automatisk mätning: Automatisk områdesomkoppling för integrationsmätningar och anpassningsbart områdesbyte

Tekniska specifikationer

Bandbredd (spänning/ström): DC, 0,1 Hz till 100 kHz
Avsökningshastighet: 300 kHz
Upplösning 5 siffror
Ingångsmotstånd (spänning): Ca 2 MΩ
Ingångsmotstånd (ström, direktingång): Ca 1,65 MΩ
Maximal ingång (spänning) 1000 V.
Maximal ingång (ström): 70 A (toppvärde 150 A), garanterad specifikation 65 A för direktingång 1A till 60A
Övertonsanalys: Ja, upp till 50:e ordningen
Total harmonisk distorsion: Ja
Mätparametrar: VM, VMN, Vdc, Vac, IRMS, IDC, IAC, P, VA, var, PF, CFI, CFV, DEG, IHZ, VHZ, V+pk, V-pk, i+pk, i-pk, P+pk, P-pk, THDI, THDV, MATH, DETTA ÄR FÖRSÄKRINGSTEKNISKA AVSÄTTNINGAR FÖR FÖRSÄKRING MOT FÖRLUSTER AV OLIKA SLAG
Axelformsindikator: V (spänning), i (ström), P (effekt)
Extern strömsensoringång: Ja (EXT1/EXT2)
Internt minne 10.000 datablogs
Automatisk områdesomkoppling: För integrationsläge
Visningsaktueringshastighet 0,1 s/0,25 s/0,5 s/1 s/2 s/5 s/10 s/20 s.
Krästfaktor 3 eller 6 (6A) kan väljas

Typ av produkt: Nätverksanalysator

Mätningskategori: CAT II 600 V

Visning: 5-tums TFT-LCD-skärm (800x480)

Fasigenkänning: Ja

Skyddsledarigenkänning: Nej

: (ej certifierad kalibrering)

Spänningsförsörjning (specifikationer): AC 100 V till 240 V, 50 Hz till 60 Hz; förbrukning max. 35 VA

Mått.: (L x B x H) 40.25 x 22 x 13.2 cm

Vikt: 3.4 kg

Egenskaper: Energimätningar
Grafisk display
med loggfunktion

Bredd: 22 cm

Höjd: 13.2 cm

Längd: 40.25 cm

Gränssnitt: LAN
RS-232C
USB-Host
USB-enhet

Dokument & nedladdningar

Datablad

Datablad 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Nätverksanalysator Energimätningar, Grafisk display, med loggfunktion

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Nätverksanalysator Energimätningar, Grafisk display, med loggfunktion

Beskrivning

GW Instek GPM-8320-60/GPM-8330-60 modeller är utökade versioner av den befintliga trefasiga effektmätare GPM-8320/GPM-8330. GPM-8320-60 har 2 ingående element medan GPM-8330-60 3-ingångselement tillhandahåller. Den tilläggssymbol (-60) som lagts till innebär att den maximala direkta ingångsströmmen kan nås 70 A (60 A är den garanterade specifikationen), vilket inte was/RIM-värdet för effektmätningstillämpningar som förbättrar det maximala flödet, utan som också sparar in kostnader för strömtransformatorer jämfört med befintliga modeller.

Dessa modeller har en mätbandbredd på DC, 0,1 Hz till 100 kHz och är utrustade med 16-bitars A/D-omvandlare och en avkänningshastighet på 300 kHz. En 5-tums TFT-LCD-display, 5-siffriga mätvärden, 25 olika mätparametrar och mycket exakta mätkunskaper finns också.

GPM-8320-60/GPM-8330-60-modellerna erbjuder dessutom vågformsvisningsfunktion (spänning/ström/effekt), integreringsmätfunktion, mätning och analys av övertoner över flera mappar (50 Hz/60 Hz mätning uppfyller kraven i IEC61000-4-7), externa sensoringångsklämmor och en mängd kommunikationsgränssnitt. Dessa funktioner ger användaren tydliga, bekväma och exakta effektmätningar och gör dem till de mest funktionella och kostnadseffektiva prestandamätarna i sin kategori.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
