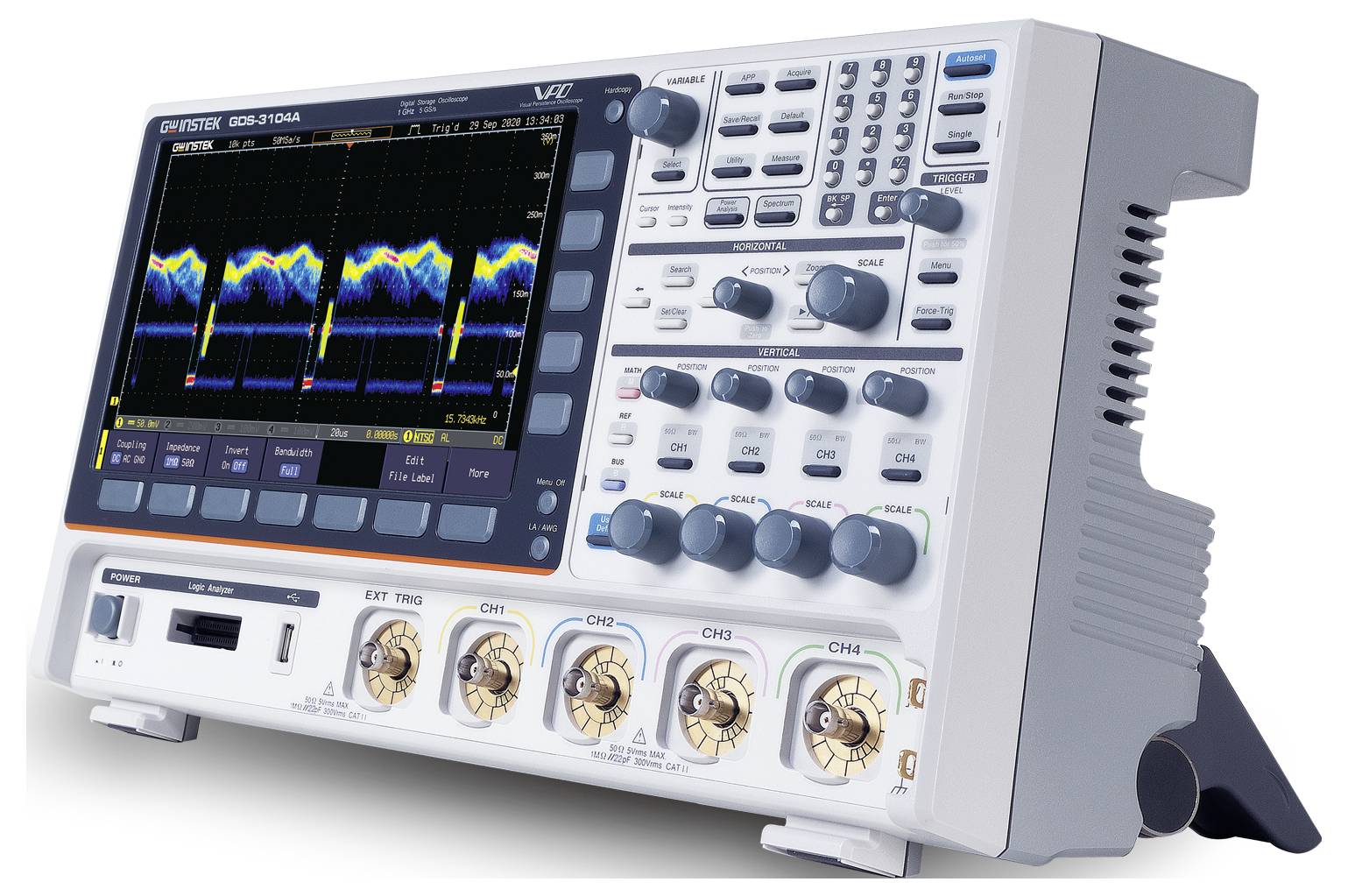

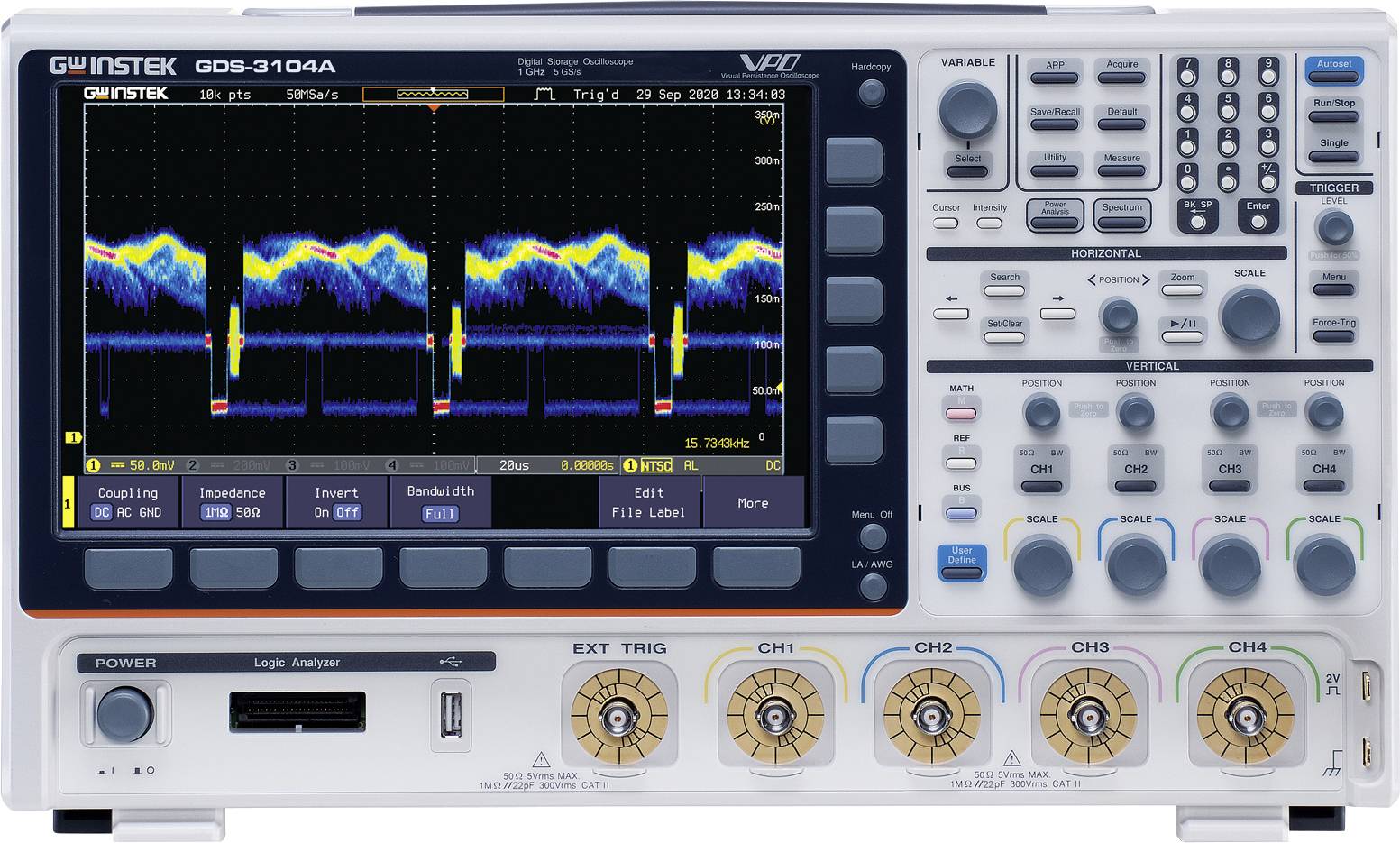

GW Instek GDS-3104A Digitalt oscilloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 st

De digitala minnesoscilloskopen i serien GDS-3000A är tillgängliga i 1 GHz-modeller med 2-, 4- och 16-kanals logikanalysatoralternativ. Serien har en minneskapacitet på upp till 200 Mpts per kanal, en samplingshastighet på 5 GSA/s (halvkanaler) eller 2,5 GSA/s (totala kanaler). 10,2-tums TFT-LCD-skärmen (259 mm) har ett färgvisningsläge.

GDS-3000A har många funktioner och specifikationer för oscilloskopmätningar, inklusive ett minnesdjup på upp till 200 Mpts per kanal. Tack vare det stora minnet kan den höga samplingsfrekvensen bibehållas även vid låga tidsinställningar. Uppdateringshastigheten för vågformen är upp till 200.000 WFM/s, och det segmenterade minnet kan registrera och analysera upp till 490.000 segment.

För exakta mätningar har GDS-3000A en finskalningsfunktion. Detta gör det möjligt att finjustera den vertikala skalan för att täcka mätområdet optimalt och på så sätt förbättra mätnoggrannheten. Den 10,2 tum (259 mm) stora displayen och det högupplösta registreringsläget möjliggör tystgående signaler även vid mätningar med hög bandbredd.

Dessutom ger serien ingångsimpedansar på 1 MΩ och 50 Ω, som kan ställas in efter mätbegäran för att garantera en optimal impedansanpassning. Sökfunktionen hittar snabbt de signaler som motsvarar testförhållandena. Med markörfunktionen kan användaren på ett överskådligt sätt läsa av spänning (eller ström), tid- och delta-data för varje mätpunkt. Indikatorfunktionen visar mätområdet i motsvarande avsnitt av vågformen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
