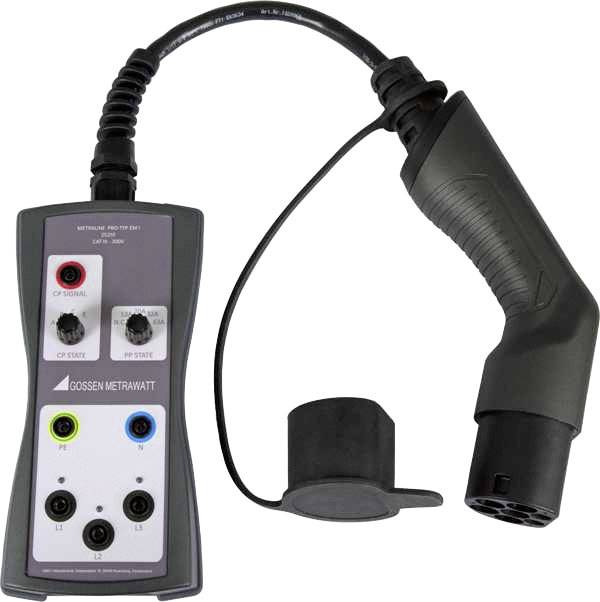

Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Kontrolladapter 1 st

Liknande avbildning

Datablad (PDF)

Snabb leverans fre. 2 okt.

4 Styck

Styck

Toal (7 992,00 kr / stycken)

7 992,00 kr

exkl. moms

Fri frakt

Endast 4 Styck kvar på lager

30 dagars öppet köp

Höjdpunkter & detaljer

1- och 3-fasig kontrolladapter för att kontrollera effektiviteten av skyddsåtgärder på E-laddningspunkter med Profitest Master, simulering av fiktiva anslutna elfordon och simulering av strömbelastningsförmågan hos laddströmmar enligt IEC 61851-1
Fordonssimulering (CP)
Fordonsstatus A, B, C och E ställs in med vridreglage
Kabelsimulering (PP)
De olika kodningarna för laddningskablar med 13 A, 20 A, 32 A och 63 A samt ”ingen kabel ansluten” kan användas
simuleras via kontrollvred
Felsimulering
Simulering av kortstängning mellan CP och PE via vridströmbrytare
Visning av belastningen via lysdioder
Beroende på E-laddare kan en eller tre faser vara aktiva
Kontroll av E-laddningsstationer med fast ansluten laddningskabel genom förlängd CP-provstift
CP-uttag för utvärdering av PWM-signalen
METRALINE PRO-TYP EM II:
Anslutningen av mätkabeln från Profitest Master sker Master via 4 mm säkerhetsanslutningar (L1, L2, L3, N, PE) eller med extra jordat uttag
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Datablad 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Kontrolladapter 1 st

Bruks- och säkerhetsanvisning 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Kontrolladapter 1 st

Funktioner:
Fordonssimulering (CP)
Enligt IEC 61851 kan A, B, C och E simuleras. Olika typer av fordonsstatus ställs in ovanför
vridomkopplaren.
Villkor A – inget fordon anslutet
Villkor B – fordonet anslutet, men inte redo för laddning
Skick C fordon anslutet och förberett för laddning, ventilation av lastområdet krävs inte
Tillstånd E fel - kortslutning CP - PE via intern diod
Kabelsimulering (PP)
De olika kodningarna för laddningskablar med 13 A, 20 A, 32 A och 63 A kan simuleras. Det är också
möjligt att simulera ”ingen kabel”.
Simuleringen av olika laddningskablar görs genom att olika motstånd mellan PP och PE ställs in med hjäp av
vridreglaget. Enligt IEC 61851 är följande värden möjliga:
Ingen kabel 0 Ω
13 A kabel 1,5 kΩ
20 A kabel 680 Ω
32 A kabel 220 Ω
63 A kabel 100 Ω
