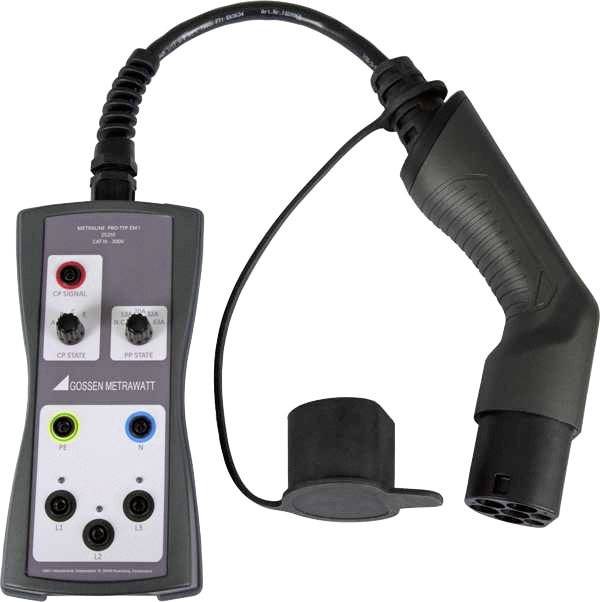

Gossen Metrawatt Z525F METRALINE PRO-TYP EM I Kontrolladapter 1 st

Leverans fre. 9 okt.

145 Styck

Visa alternativ

Styck

Toal (7 352,00 kr / stycken)

7 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Höjdpunkter & detaljer

1- och 3-fasig kontrolladapter för att kontrollera effektiviteten av skyddsåtgärder
på E-laddpunkter med Profitest Master, simulering av
fiktivt anslutna elfordon samt simulering av
tillåten strömbelastning av laddare enligt IEC 61851-1
Fordonssimulering (CP)
Fordonsstatus A, B, C och E ställs in med vridreglage
Kabelsimulering (PP)
De olika kodningarna för laddningskabel med 13 A, 20 A,
32 A och 63 A samt "ingen kabel" kan
simuleras via kontrollvred
Felsimulering
Simulering av kortslutning mellan CP och PE
Via vridströmbrytare
Visning av belastningen via lysdioder
Beroende på E-laddare kan en eller tre faser vara aktiva
Kontroll av E-laddningsstationer med fast ansluten laddningskabel
genom förlängt CP-provstift
CP-uttag för utvärdering av PWM-signalen
METRALINE PRO-TYP EM I:
Anslutningen av mätkabeln från Profitest Master sker via 4 mm säkerhetsanslutningar (L1, L2, L3, N, PE).

Bruks- och säkerhetsanvisning 2240020 Gossen Metrawatt Z525F METRALINE PRO-TYP EM I Kontrolladapter 1 st

Funktioner:
Fordonssimulering (CP)
Enligt IEC 61851 kan A, B, C och E simuleras. Olika typer av fordonsstatus ställs in ovanför
vridomkopplaren.
Villkor A – inget fordon anslutet
Villkor B – fordonet anslutet, men inte redo för laddning
Villkor C – fordonet är anslutet och redo att laddas.
Ventilation av lastområdet krävs inte
Tillstånd E fel - kortslutning CP - PE via intern diod
Kabelsimulering (PP)
De olika kodningarna för laddningskablar med 13 A, 20 A, 32 A och 63 A kan simuleras. Det är också
möjligt att simulera ”ingen kabel”.
Simuleringen av olika laddningskablar görs genom att olika motstånd mellan PP och PE ställs in med hjäp av
vridreglaget. Enligt IEC 61851 är följande värden möjliga:
Ingen kabel 0 Ω
13 A kabel 1,5 kΩ
20 A kabel 680 Ω
32 A kabel 220 Ω
63 A kabel 100 Ω
