Name: Gossen Metrawatt Z270M Z270M Adaptor 1 st
Brand: Gossen Metrawatt
SKU: 2301602
Availability: InStock

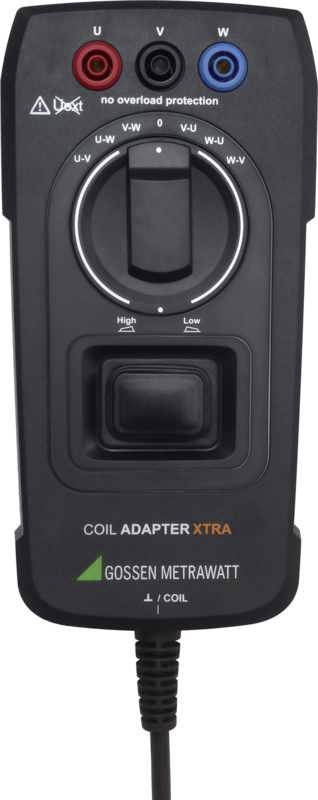

En svart elektrisk adapter med färgkodade anslutningar (U, V, W) för mätändamål, märke 'Gossen Metrawatt'.

Snabb leverans tis 13 okt.

1 Styck

Antal

Styck

Toal (4 632,00 kr / stycken)

4 632,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

COIL adapter XTRA för slutkontroll av vindavslutningen tillsammans med Metrahit I-serien

Adapter för identifiering av lindningskortslutning på induktans från 10 microH till 5 H
COIL adapter XTRA möjliggör i kombination med följande multimetrar halvautomatisk mätning av vindslutsmätning:
METRAHIT I XTRA
METRAHIT I E-DRIVE
Användningsområden
Om det uppstår ett problem på en elektrisk maskin kan det ha en elektrisk eller mekanisk orsak. Elektriskt är detta fel på lindningarna eller på styrningen eller elektroniken. Med isolationsresistansmätning detekteras isolationsfel mellan lindningar och höljen. Lindningsportar inom ett lindning känner man enklast genom jämförelse mellan de elektriska egenskaperna hos flerfasade maskiner. Med METRAHIT I XTRA eller E-Drive och COIL-adaptern XTRA sker detta med en spänning på 1000 V, ett så kallat Surge-test. På så sätt kan även fel identifieras tillförlitligt som uppstår först vid anliggande driftspänning.
Testet fungerar för lindningar med induktans från 10 microH till 5 H, detta motsvarar för 3-fas-maskiner med 400 V nominell spänning på ca 160 VA till 80 MVA. Provningens förlopp är halvautomatiskt för 3-fas-maskiner. Efter fastklämning på anslutningarna U-V-W utförs testet med en vridströmbrytare, därmed kan även Remanenseffekter kompenseras.
För flerfasiga elmotorer och generatorer som t.ex. din-trefasmotorer, identifieras genom jämförelse av mätresultaten asymmetrierna till lindningarna direkt och möjliggör bedömning av en vindanslutning.
För enfasiga elmotorer och generatorer sker kontrollen genom att jämföra med ett känt börvärde.

Tekniska specifikationer

Typ av produkt: Adaptor

Passar till följande märken: Gossen Metrawatt

Utförande: Identifiering av lindningskortslutning i kombination med Metrahit I-serien

Vikt: 365 g

Passar till: GMC-I METRAHIT Series

Bredd: 170 mm

Höjd: 10 mm

Längd: 170 mm

Typ: Z270M

UKCA: Ja

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2301602 Gossen Metrawatt Z270M Z270M Adaptor 1 st

Beskrivning

Tekniska egenskaper
vindslutmätning inom induktionsområdet med adaptern Z270M: 10 microH till 5 H

adaptern Z270M är universell för många elektriska maskiner med olika effektklasser. För din-standardmotorer motsvarar detta effekter på ca 160 VA upp till ca 80 MVA.
Samtidig anslutning till 3 lindningar
Vridströmbrytare för val av lindning
polarisationsomvänd med vridströmbrytare
2 induktansområden
10 micro H... 50 mH
5 mH ... 5 H
kombinerad anslutningskontakt
för ETHIT MED
automatisk signalering av Vridtidsinställning på METRAHIT I
grafisk visning av mätresultaten på METRAHIT
