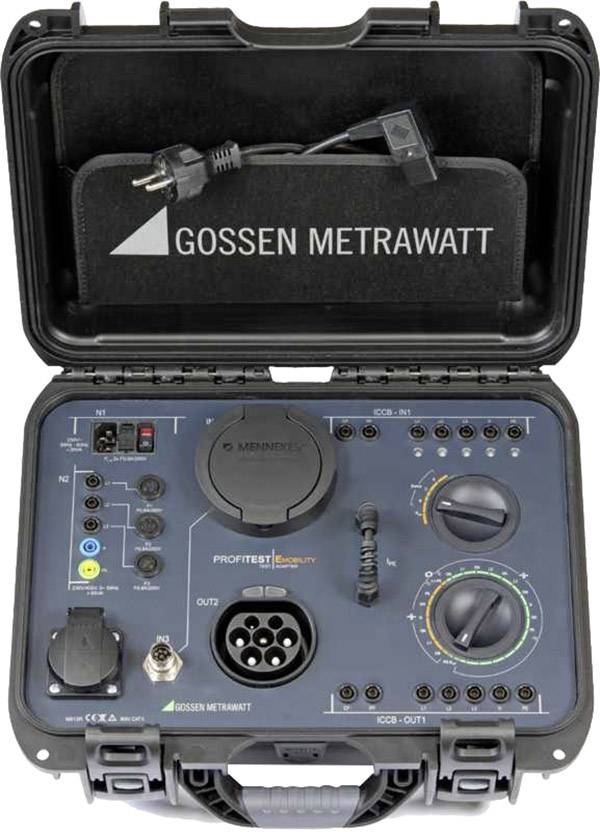

Gossen Metrawatt M513R PROFITEST EMOBILITY Kontrolladapter 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
3 Styck
Antal
Toal (29 752,00 kr / stycken)
29 752,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer
Laddningskabel kontrolladapter PROFITEST elbil
- Kontroll av 1- och 3-fas E-laddningskablar mode 2 och 3
- Funktions- eller utlösningskontroll genom simulering av följande felmöjligheter: Avbrott, ledarbyte och PE till fas
- Mätning av skyddsledarströmmen med tångströmomvandlare som tillbehör
- Mätning av skyddsledare och isolationsmotstånd enligt DIN VDE 0701-0702 till PROFITEST MXTRA / MTECH+
- Utlösningskontroll med nominell felström och mätning av utlösningstid med PROFITEST MXTRA / MTECH+
- Utvärdering och loggning av varje enskilt provsteg med PROFITEST MXTRA / MTECH+
Tekniska specifikationer
- Typ av produkt
Kontrolladapter
- Passar till följande märken
Gossen Metrawatt
- Vikt
6.4 kg
- Mätningskategori
CAT II 300 V
- Bredd
401 mm
- Höjd
307 mm
- Längd
173 mm
- Typ
PROFITEST EMOBILITY
Dokument & nedladdningar
Datablad
Datablad 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY Kontrolladapter 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY Kontrolladapter 1 st
Beskrivning
För kontroll av 1- och 3-fas laddningskablar mode 2 och 3 genom simulering av fel fall enligt DIN VDE 0701-0702 och tillverkarens instruktioner.
PROFITEST E-Mobility är en adapter för kontroll av 1- och 3-fas laddningskablar mode 2 och 3 genom simulering av fel fall enligt DIN VDE 0701-0702 och tillverkarens instruktioner.
PROFITEST E-Mobility gör investering beslut lätt, eftersom du med perfekt anpassad till kraven anpassade tillbehör kan 1- och 3-fasiga laddningskabel mode 2 och 3 enligt DIN VDE 0701-0702 och tillverkarens instruktioner snabbt och säkert normkonform provas.
OBS! Denna text är maskinöversatt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
PROFITEST E-Mobility är en adapter för kontroll av 1- och 3-fas laddningskablar mode 2 och 3 genom simulering av fel fall enligt DIN VDE 0701-0702 och tillverkarens instruktioner.
PROFITEST E-Mobility gör investering beslut lätt, eftersom du med perfekt anpassad till kraven anpassade tillbehör kan 1- och 3-fasiga laddningskabel mode 2 och 3 enligt DIN VDE 0701-0702 och tillverkarens instruktioner snabbt och säkert normkonform provas.
OBS! Denna text är maskinöversatt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Kontroll av E-laddningskablar enligt DIN VDE 0701-0702 och tillverkarens instruktioner via ett guidat testförlopp med en rekommenderade provare
- Kontroll av laddningskablar av typerna mode 2 och mode 3
- Kontroll av anslutningskablar med landsspecifik laddningskontakten (kontakttyp 1 etc.)
- Funktions- eller utlösningskontroll genom simulering av följande felmöjligheter: Avbrott, ledarbyte och PE till fas
- Mätning av skyddsledarströmmen med tångströmomvandlare som tillbehör
- Mätning av skyddsledare och isolationsmotstånd enligt DIN VDE 0701-0702 med en rekommenderade provare
- Utlösningskontroll med nominell felström och mätning av utlösningstid med en rekommenderade provare
- Utvärdering och loggning av varje provsteg med en rekommenderade provare
- Simulering av bilens status enligt EN 61851-1/VDE 0122-1
- Provning av motståndskodning för fordon koppling och -kontakt enligt EN 61851-1/VDE 0122-1
- Användningsområden:
- Kontroll av effektivitetsprovningar av skyddsåtgärder till E-laddningskablar för el- och hybrid fordon
- Tekniska funktioner:.
- Följande felmöjligheter kan med kontrolladapter vid nätdrift en laddningskabeln simuleras (även utan extra mätinstrument):
- Omkastade ledare
- Bortfall av enstaka ledare (avkänning av underspänning)
- Extern spänning på skyddsledare genom aufschaltung fas på skyddsledaren (brytarinställning PE-UEXT)
- Bedömning av reaktion av laddningskabeln till respektive fel uppstår sker rent visuellt:
- ICCB aktiv eller inaktiv (signallampa på ICCB)
- Signalering av felmöjligheter genom LED:er på kontrolladapter
- Följande ytterligare kontroller kan vid anslutning till en rekommenderade mätaren till kontrolladapter:
- Stickprov
- Mätning av skyddsledarresistans av laddningskabeln genom funktionen RPE på mätaren
- Mätning av isolationsresistans av laddningskabeln genom funktionen RISO på mätaren
- Utlösningskontroll av RCDs i ICCB med nominell felström genom funktionen IF på mätaren
- Mätning av utlösningstid av RCDs i ICCB genom funktionen IdN på mätaren
- Mätning av motståndskodning
- Provförlopp för bekväm mätning och logga
- Två provförlopp finns i den tillhörande testutrustning förinställs
- Laddningskabel Mode 2
- Laddningskabel Mode 3
- Provaren leder halvautomatisk genom alla Provsteg.
- Varje test steg användaren bedömer och poäng (OK/inte OK) för senare loggning.
Ingår i leveransen
- En kontrolladapter i väska
- 1 nätkabel
- 1 bruksanvisning
