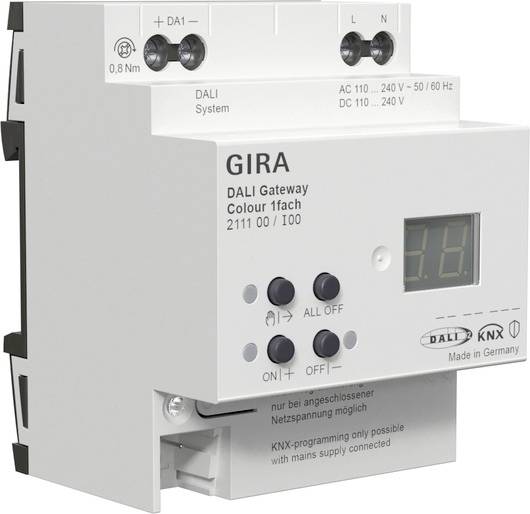

GIRA Gateway 211100 1 st

DALI Gateway Colour 1-faldig för KNX-egenskaper: Allmänt - beroende på apparatvariant antingen ett DALI-system (apparatvariant 1x) eller i två separata DALI-system (apparatvariant 2-faldig). - Kompatibel med DALI och DALI-2 standard. - Styrning av lampor med DALI-enheter i en KNX-installation. – Koppling och dimning av maximalt 64 lampor med DALI-drivenhet (t.ex. EVG) per DALI-system. – Upp till 6 olika adresseringstyper möjliggör grupporienterad och adresserad styrning av DALI-lampor via KNX telegram. - Pro DALI-systemet finns totalt 64 DALI-enhetskanaler. Dessa kan antingen användas för max. 64 enstaka DALI-enheter eller för valfri kombination av gruppadresserade (max. 32) och isolerade DALI-enheter. - Stöd för styrning av DALI-enheter av enhetsmodellen "Tunable White" (DALI Device Type 8 - TW). Styrning av färgtemperaturen via relativ eller absolut dimning och dessutom via scener och effekter. Färgtemperaturstyrningen sker i stor utsträckning oberoende för styrning av ljuskällans ljusstyrka. - Implementeringen av en Dim to varm-funktion valfritt statisk (via ETS-parametrar) eller dynamisk (via KNX kommunikationsprojekt). – Skapa en dagstemperaturförloppsrör för att omvandla biologiskt effektiv belysning (HCl: Human Centric Lighting) möjligt. Till detta finns upp till fyra fritt konfigurerbara HCl-matriser, som är beroende av dag- och veckodag samt användarstyrda kan aktiveras och kopplas om - styrning av ljusfärgen vid användning av DALI-enheter av apparattypen "Colour Control" (DALI Device Type 8 - RGBW Colour Control). Gatewayen möjliggör en flexibel färgkontroll i färgrummen "RGB", "RGBW" eller "HSV". I RGB-färgrymden kan färgen styras genom en relativ eller absolut dimning antingen via kombinerade eller separata kommunikationsprojekt enligt KNX-specifikationen. I färgrummet "HSV" finns alltid separata objekt för absolut styrning av ljusfärgen med färgvinkel (H), mättnad (s) och Hellvärde (V). - Skapa ett färgförlopp för tid på dagen och veckodag möjligt att genomföra olika färgomröstningar (CTM: Colour Transition Mode). Upp till fyra fritt konfigurerbara CTM-matriser finns. Varje matris gör det möjligt att ställa in individuella färgspecifikationer, med eller utan justering av ljusstyrka. Matrisen kan aktiveras och kopplas om individuellt i drift av gatewayen. - Vid färgkontroll: Utför automatisk färgkrets- och ljusstyrkegenomgång. Färgkretsen används för automatisk styrning av färg på DALI-lampor. Den här funktionen använder den cykliska justeringen av färgvinkeln i färgkretsen. Detta resulterar i kontinuerliga färgväxlingar, som kan startas och stoppas när du vill ha din gateways. På samma sätt fungerar den automatiska ljusstyrkans genomgång. Denna funktion justerar ljusstyrkan cykliskt inom hela ljusstyrkan och skapar på så sätt individuella ljusscenarier. Valfri centralstyrning av alla anslutna DALI-komponenter (Broadcast). Detta eliminerar behovet av en DALI-användning, vilket gör att belysningssystem med låga funktionskrav snabbt och enkelt kan sättas i drift (förenklad konfiguration utan DALI-användning). – Manövrering av grupper och enskilda enheter oberoende av bussen (även vid användning på byggarbetsplatser med Broadcast-styrning) separat för DALI-system. Styrning av omkopplingstillstånd och ljusstyrka. - Feedback från DALI felstatus, DALI Busy och DALI kortslutning och meddelande av avbrott i matningsspänningen. - Upp till 6 centrala brytar- och dimfunktioner. - Global kopplingsstatus och stand-by-avstängning från den anslutna EVG kan realiseras. Samlingstillbakakoppling möjlig för alla lägen. - Integrering av grupper och enskilda enheter i upp till 16 ljusscener per DALI-system för styrning av ljusstyrka, färgtemperatur eller färg. – Genomförande av DALI-idrifttagningen och DALI-testet med device Configuration-app som är helt integrerad i systemet för handel med utsläppsrätter och som kompletterar den standardiserade parameterdialogen. - Stöd för DALI-2 sensorer (DALI-2 Input Device). Stöder DALI-sensorer: DALI knapp/knappgränssnitt, DALI vrid-/skjutreglage, DALI närvarosensor, DALI ljussensor). Kommandon från DALI-sensorer avbildas på KNX (koppling, dimmer...). - Broadcaststyrning via KNX kommunikationsobjekt som dessutom kan styras via DALI grupp- eller enkelkontroll. Grupp- och enhetsfunktioner – varje grupp och varje enskild enhet har alla funktioner utan begränsning. Alla kanalsorienterade funktioner kan parametriseras separat för varje grupp eller enskild apparat. På så sätt kan DALI-enheterna styras oberoende och med många funktioner. Aktiva statusmeddelanden för kopplingstillstånd, ljusstyrka, färgtemperatur och färg är möjliga. - Inställning av ljus- och färgtemperaturgränser (minimum, maximum) möjlig. – Dimmegenskaper och dimningskurvor kan parametriseras. – Lampskonande till- och frånkoppling (Soft-PÅ, Soft-AV). - Spärrfunktion eller alternativt tvångsställningsfunktion. Vid spärrfunktion är en blinkning av lampgrupper och enheter möjlig. Tidsfunktioner (in- och urkopplingsfördröjning, trapphusfunktion - även med förvarningsfunktion). - Drifttimmätare. - DALI Power-ON-nivå (genom parameter beteende "efter buss- /nätspänningsåtergångsåtervände") och DALI system-Failure -Level (genom parameter "vid BUS- /nätspänningsbortfall") kan ställas in. - Reaktioner vid buss-/nätspänningsavbrott och omvänd och efter en ETS-programmering (för ljusstyrkereglering). Fast inställt vid färgtemperatur- och färgstyrning. ETS Device Configuration app (DCA) - bekväm DALI-idrifttagning utan externa programkomponenter. Identifiering, adressering och tilldelning av DALI-enheter ska ske separat i DALI:s ibruktagande av DCA för båda DALI-systemen. - Snabb identifiering av DALI-driftenheter med tangentbordsstyrning och automatisk blinkfunktion. - Offline DALI-konfiguration: Omfattande konfigurationsmöjligheter även utan anslutning till DALI-installation. - Tilldelning av tidigare registrerade DALI EVG till grupper eller enskilda enheter även utan befintlig programmeringsanslutning till apparaten eller till DALI-installationen. – Tilldelningen av DALI-adresser kan påverkas individuellt. Kompletterad med grupp- och apparatnamn möjliggör på så sätt unik märkning av DALI-enheter. - Valfri avaktivering av ljusanpassningen vid DALI apparatsökning (t.ex. i befintliga anläggningar). – Provning av DALI-modeller för tilldelning av DALI-enheter till projekterade grupper eller enskilda enheter. Därmed undviks funktionkompatibiliteter efter att den tagits i bruk. - Kompatibilitetsläge för ej DALI-kompatibla enheter. - Delvis DALI-idrifttagning: Vid användning av denna funktion behålls, vid en DALI-apparatsökning, redan hittade maskiner, även om de inte svarar gatewayen. - TESTFUNKTION på alla använda DALI-grupperna eller enskilda DALI-enheter: Centralt PÅ/AV-koppling (Broadcast), enhetstest (PÅ/AV, ljusstyrkevärde- och färgtemperatur- eller färggivning, enhetsstatus), grupptest (PÅ/AV, ljusstyrka- och färgtemperatur- eller färggivning) och tester av scener. - Exportera och importera parametermallar i XML-format. - Dokumentationsfunktion för skapande av konfigurationsrapporter som PDF (översikt av grupptilldelning eller hela enhetskonfigurationen). Information-KNX data Secure-kompatibel. – Firmware-uppdateringar är möjliga med gira ETS Service app (tilläggsprogramvara). - DALI Gateway Colour 1x eller 2x är enligt IEC 62386-103 Ed. 2 certifierad. – DALI-anläggningens fullständiga funktionalitet kan endast säkerställas om DALI-2-enheter endast används. – Apparatens utveckling och ibruktagande från och med ETS 5 från och med version 5.7.7 eller ETS 6 från och med version 6.1.0 (rekommendation). Leverans- anslutnings- och förgreningsuttag för KNX ingår.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
