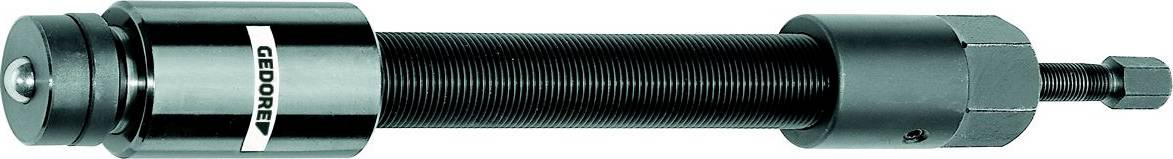

Gedore 8116100 Specialverktyg
EAN:
Fabrikatsnr.
Artikelnr.:
4 Styck
Antal
Toal (3 272,00 kr / stycken)
3 272,00 kr
exkl. moms
Fri frakt
Endast 4 Styck kvar på lager
Tekniska specifikationer
- Tryckstyckstyp: Kultrycksstycke
- Användbar gänglängd 135 mm
- Slag: 12 mm
- Huvudhöjd: 80 mm
- Utförande: Fetthydraulik-tryckspindel
- Nyckelvidd 12 mm, 32 mm
- Spindel gängdimension: G 1/2"
- Tillåten drag-/tryckbelastning
10 t
- Vikt
1.1 kg
- Innehåll
1 st
- Max. längd
350 mm
- Längd
350 mm
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2451182 Gedore 8116100 Specialverktyg
Beskrivning
För kontrollerad och säker borttagning
Utformad för en tryckkraft på 10 t, 12 t eller 15 t.
Tryckstycket kan bytas ut med en spets och vid behov förlängas
Den lilla tryckspindeln är säkrad med en utdragsspärr mot oavsiktlig utdragning
Förberedd för användning:
1. Kontrollera innan användning att tryckspindeln är tillräckligt långt från locket för att säkerställa att tryckstycket är i utgångsläge i hydraulik-cylindern
2. Locket till spindeln skruvas av. Innan det lossnar gängstiftet
3. Spindelkroppen skruvas fast underifrån i utdragets travers tills spindelkroppen sticker ut ca 60 mm från traversen
4. Skruva på hylsan på spindeln tills det tar stopp och fixera sedan genom att vrida på pinnen
Användning och arbetssätt: T.ex. HSP3
5. Placera avdragare och spindelkropp med nyckel SW 41 förspänning
6. Tryckspindel SW 17 med skruv. Hydraulik kommer till användning. Tryckstyckets nav i hydraulik-cylindern är max. 12 mm. Det hydrauliskt upplösta arbetsstycket kan genom att vrida spindelflänsen med hylsan SW 41 justeras helt
7. Efter användning vrids tryckspindeln SW 17 tillbaka till utgångsläget och tryckstycket i hydraulik-cylindern pressas in
