Fluke 5347987 FEV300/TY2 Kontrolladapter 1 st

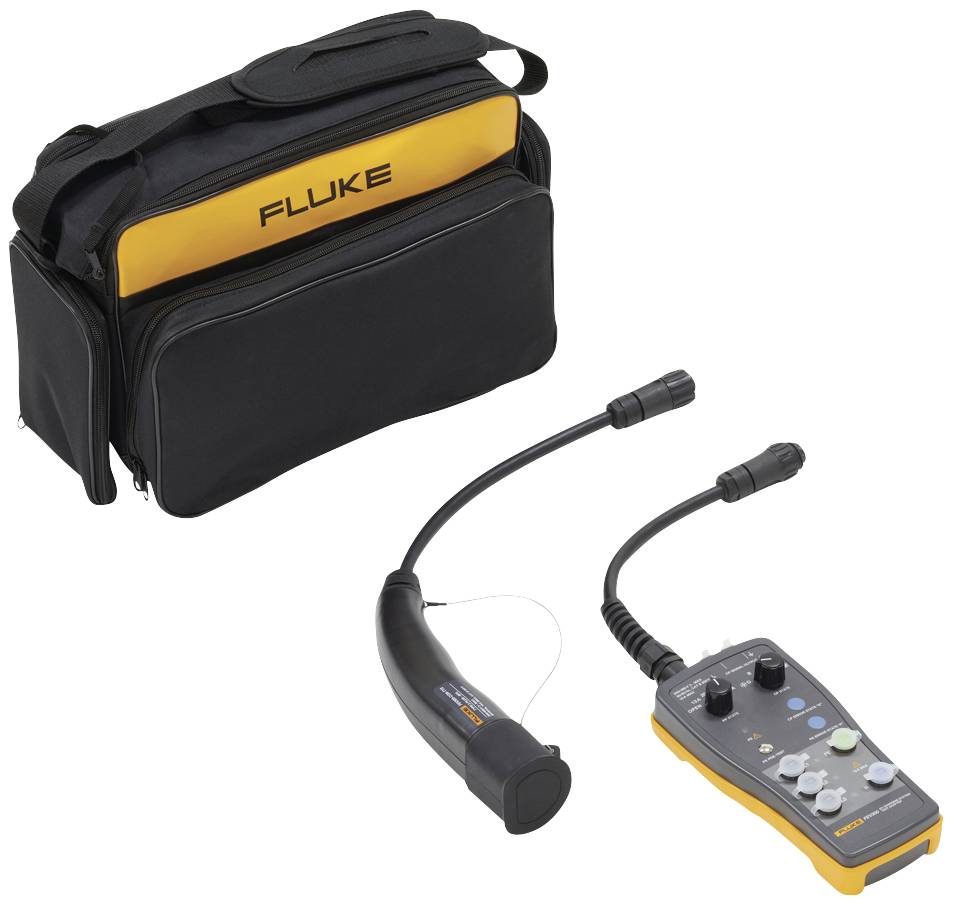

Ett gult mätinstrument med svart hölje och kablar ligger framför en svart väska märkt 'FLUKE'. Instrumentet är lämpligt för läcksökning.

Datablad (PDF)

Snabb leverans fre. 2 okt.

3 Styck

Antal

Styck

Toal (10 312,00 kr / stycken)

10 312,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Testadaptersats för elbil-laddningsstationer med testkabel typ 2

Kapslingsklass IP54: Damm- och stänkvattenskyddad

Tekniska specifikationer

Typ av produkt: Kontrolladapter

Typ: FEV300/TY2

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2692582 Fluke 5347987 FEV300/TY2 Kontrolladapter 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2692582 Fluke 5347987 FEV300/TY2 Kontrolladapter 1 st

Beskrivning

Testadaptern FEV300 för laddningsstationer för elfordon simulerar ett elfordon och gör det möjligt för användaren att utföra säkerhets- och funktionstest i kombination med lämpliga testinstrument som en installations-multifunktionsprovare, en digital multimeter eller ett oscilloskop. Använd FEV300 för installation av stationer och för funktionskontroll av stationen efter installation, regelbundet underhåll eller vid felsökning, om stationen inte levererar motsvarande laddningseffekt. Utför en mängd tester, inklusive jordningsfelskontroller, isolering av ledningar, spänning och lastcykel för att fastställa maximal tillgänglig laddningseffekt - allt i en enda adapter. FEV300 är lämplig för AC-laddningsstationer med laddningsläge 3 och kontakttyperna 1 och 2.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Lämplig för laddningsläge 3Passar till laddningsstationer typ 2 med eluttag och adapter för laddningskontakt typ 2PE-förkontrollMed av denna säkerhetsfunktion kan PE-ledare testas för eventuell förekomst av farliga spänningar i jordenStatus för proximity-pilot PP (kabelsimulering): för att simulera olika strömkapacitet för laddningskablar, väljbart via rotationsbrytaren PP-status.Status för Contact Pilot CP (fordonssimulering): För simulering av alla laddningslägen, kan väljas via vridreglaget CP-statusVisning av faser med tre LED:er för enkel kontroll av om spänning finns på laddutgångenMätanslutningar L1, L2, L3, N och PE för anslutning av en mätare, t.ex. en installationsprovare, för utförande av säkerhets- och funktionskontrollerKompatibilitet: Kompatibel med Fluke-mätinstrument tack vare direkt anslutning via FEV-mätanslutningarnaAnslutningar för CP-signalutgång för kontroll av kommunikation mellan adapter (=simulerat elektriskt fordon) och laddstation. Detta kan mätas med en ScopeMeter® eller multimeter. Spänningsvärdet bestämmer laddningslägena och arbetscykel för denna PWM-signal (pulsbreddsmodulerad) bestämmer den maximalt möjliga laddningsströmmenSimulering av ”E”-feltillstånd för CPSimulering av PE-feltillstånd ”F” (jordningsfel)

Ingår i leveransen

1x testadapter
1x typ 2-kabel
1x mjukt fodral
1 x bruksanvisning
