Fischer 538881 PM C U 30-50 AL sw Mittklämma

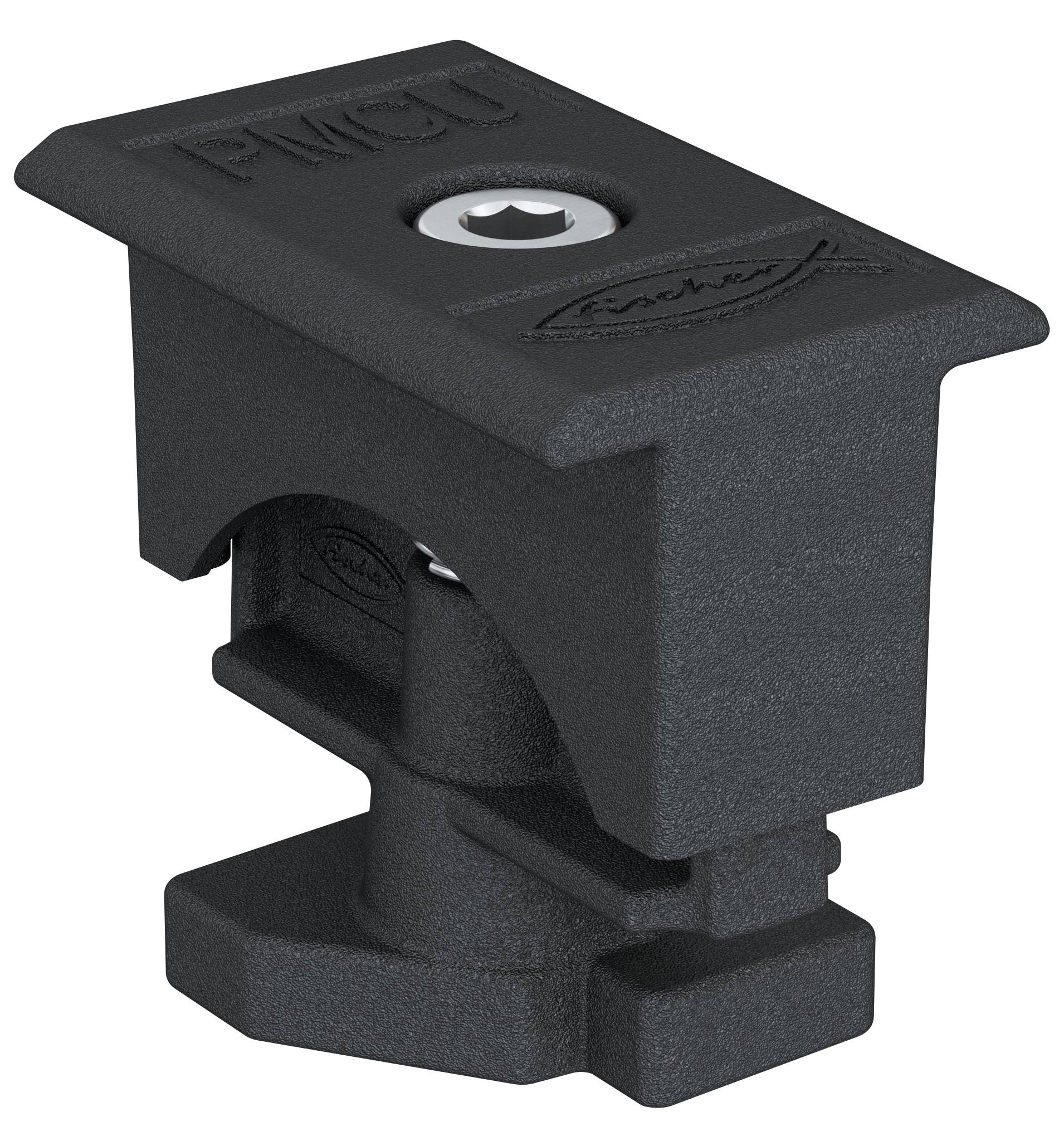

Svart metallmonteringsklämmor med en toppskruv och justerbar bas, visad isolerad på vit bakgrund.

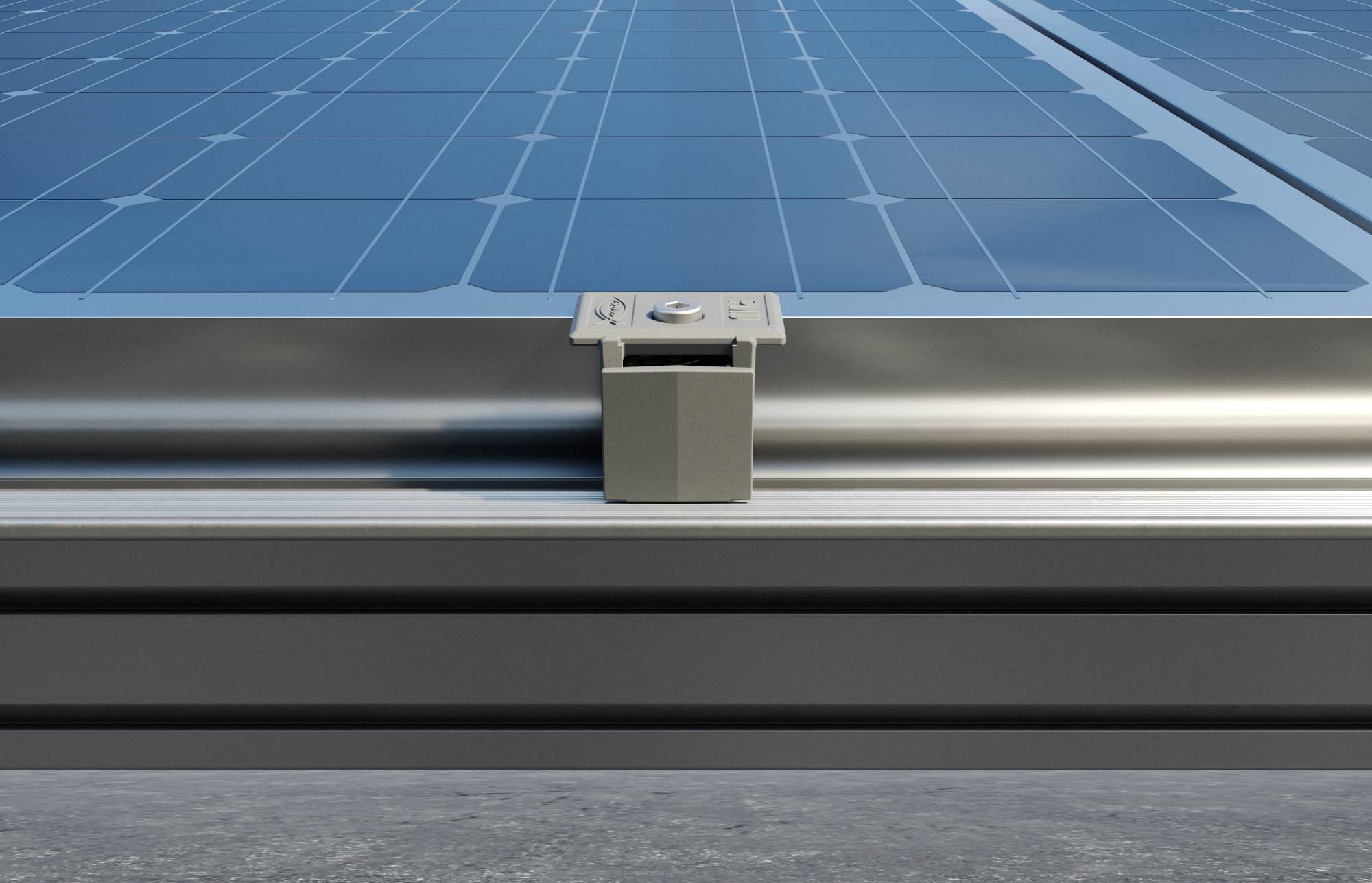

Fischer 538881 PM C U 30-50 AL sw Mittklämma-1

Närbild av en solpanels monteringsspår och spänna som säkrar en taksolär panel.

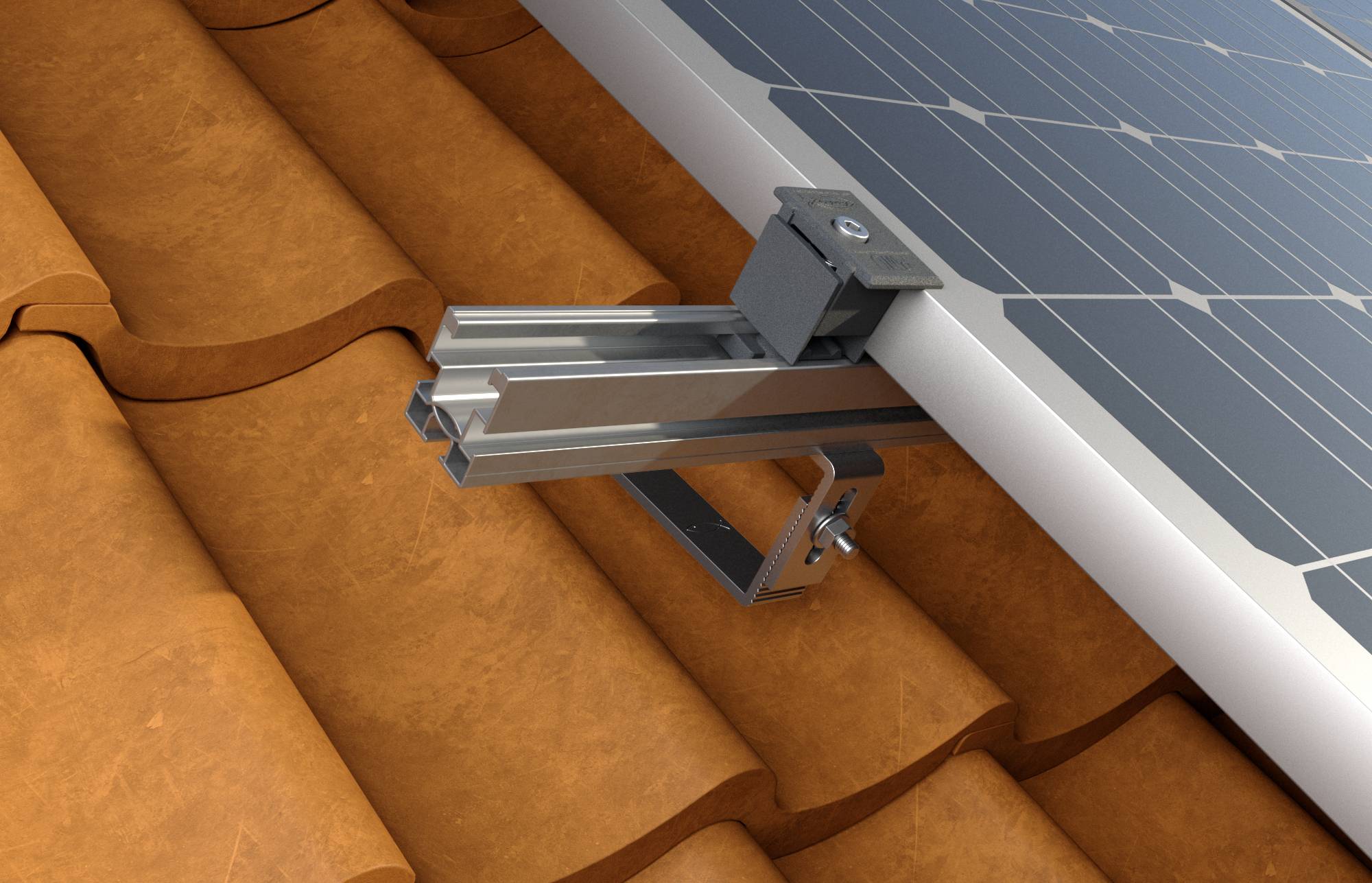

Närbild av en solpanelmonteringsfäste säkrat på ett tak med terrakottatakpannor, som visar panelens stödhardvara.

1/4

Leverans tis. 13 okt.

10 Set

Antal (förpackningsstorlek 10 st)

Set

Toal (760,00 kr / stycken)

760,00 kr

exkl. moms

Endast 10 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Fischer Universal-mittklämma förmonterad PM C U Al 30-50 svart

Kan användas på alla paneler från 30 till 50 mm tjocklek
Snabb montering i profilen
Platt och med försänkt skruv för att undvika skuggbildning
Tillverkad av aluminium en FRÅN 46100
Placera den nedre delen av den förmonterade PMC U universalklämman i skenans övre spår
Vrid den förmonterade universalklämman PMC U medurs för att använda den som mittklämma
Säkra PV-modulen genom att använda ett åtdragningsmoment på 10 Nm på insexskruv (TCEI)
Passar till:
Branta taksystem med krokar
Platta taksystem med trekantsram
Trapetsplåttaksystem
Taksystem i korrugerad plåt
Speciella konstruktioner
För fastsättning av PV-moduler på skenor:
Solcellsdriven belysning
Solcellsdriven fish
Solcellsstyrd Mid
SolcellFlat

Tekniska specifikationer

Gänga: M8
Installationsvridmoment 10 Nm
Modultjocklek 30 - 50 mm
Nyckelvidd (insex) 6 mm
Skruvlängd 40 mm

Typ av produkt: Mittklämma

Vikt: 110 g

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3028802 Fischer 538881 PM C U 30-50 AL sw Mittklämma

Beskrivning

PMC U är den universella mittklämman för PV-paneler med en tjocklek på 30 till 50 mm. PMC U förs genom enkel vridning snabbt in i skenorna. Kompatibel med solcellLight-, SolarFish-, SolarMid-, SolarFlat- och SolarMetal-skenor. De förmonterad universal-mellanklämmorna PMC U kan fästa alla PV-moduler med en tjocklek på 30 till 50 mm. Den försänkta skruven i klämman förhindrar skuggor på intilliggande moduler. Tack vare den intelligenta muttern kan PM U-universalklämman snabbt hängas och låsas var som helst på bärskenan. Med hjälp av fjädern höjs klämman under dragfaserna och plastelementet ser till att den förblir i rätt läge i skenan och inte förskjuts. PMC U-klämman behöver inga ytterligare element som skruvar, tätningar eller bultar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
