Fischer 538880 PM C U 30-50 AL Mittklämma

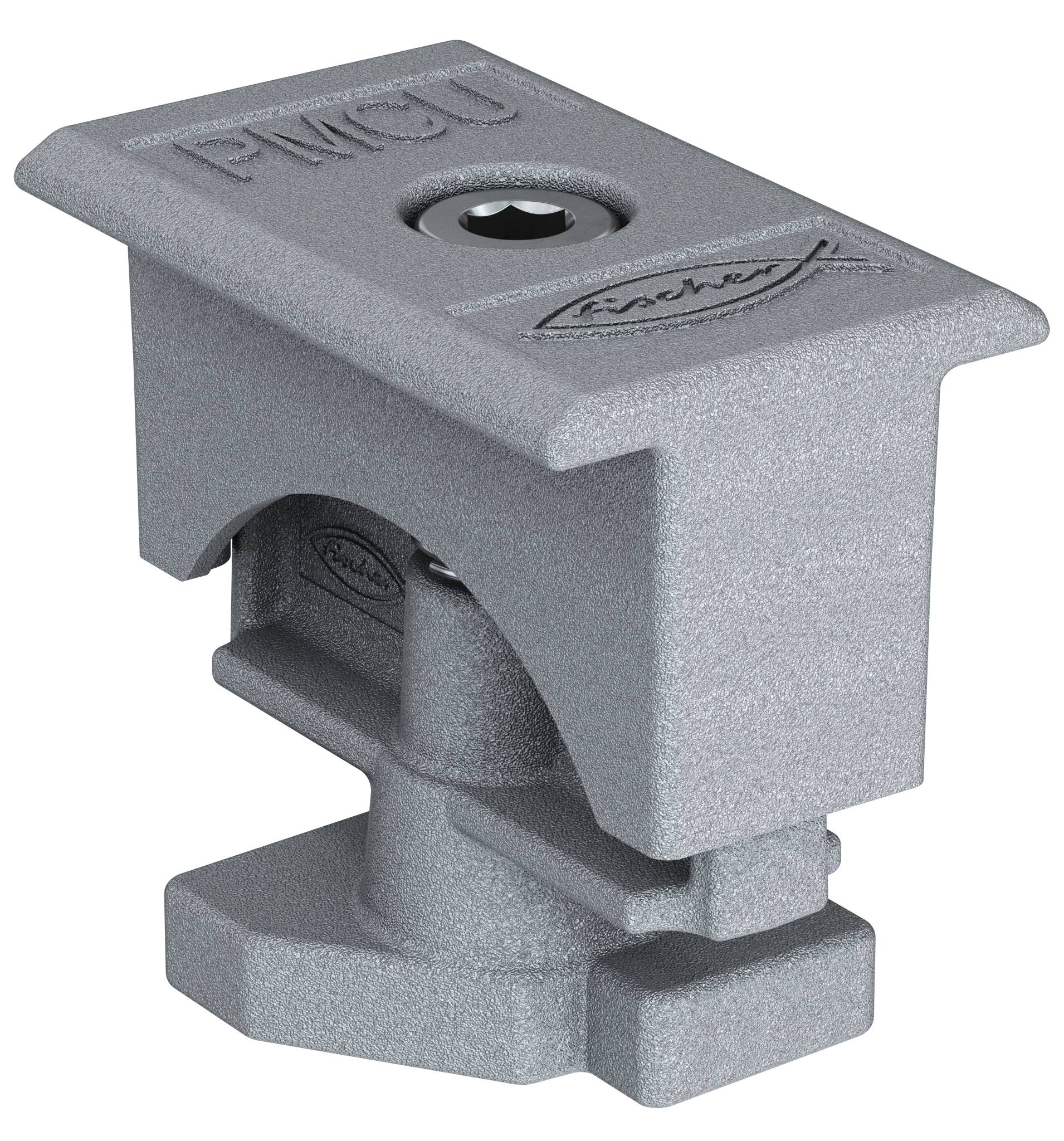

Grå gjuten metallmekanisk enhet med en central bult och bas, visad på vit bakgrund; 'Fischer'-märkning synlig.

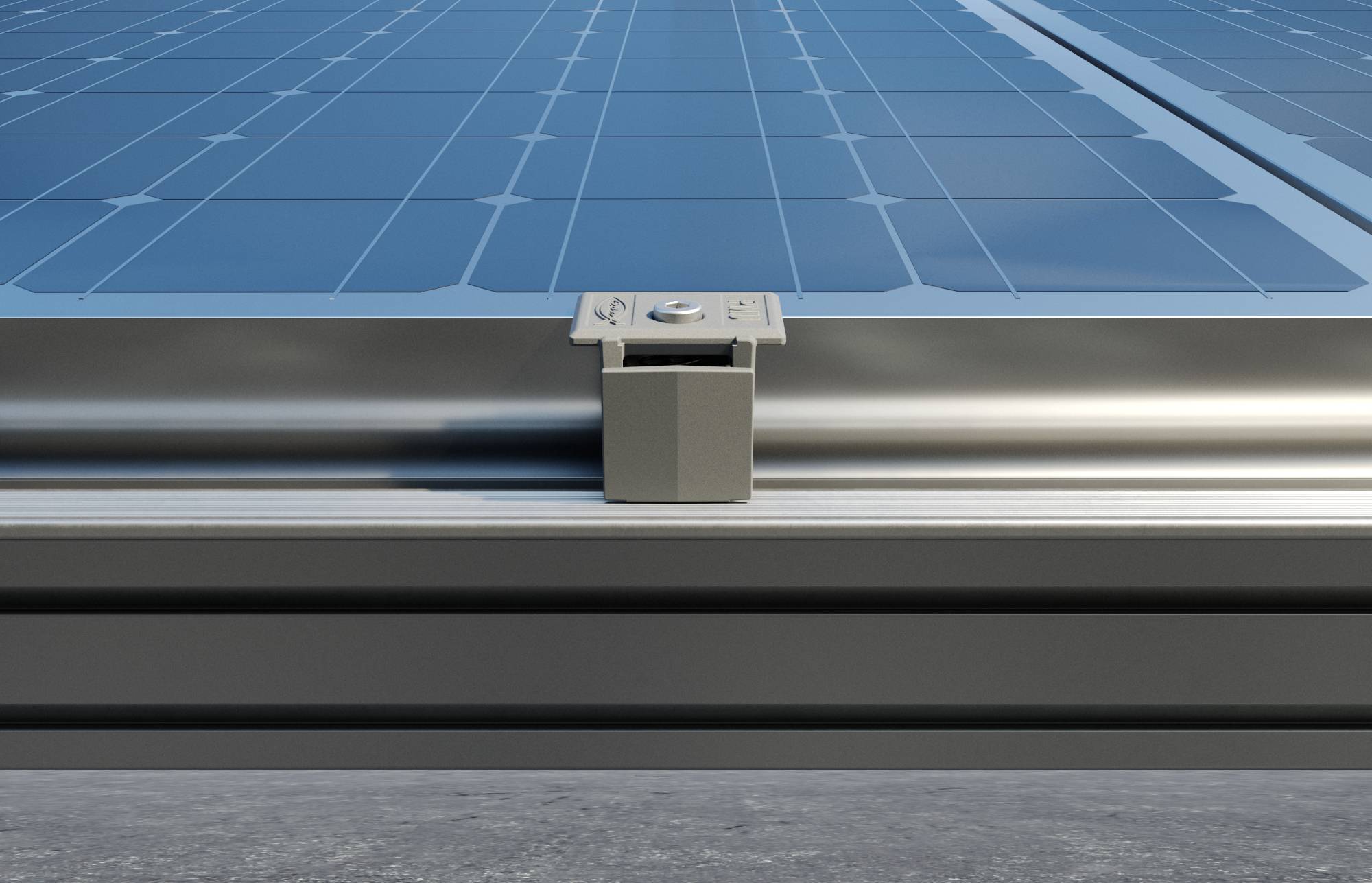

Närbild av en solpanelsmonteringsklemma fastsatt på en metallskena, som visar maskinvaran för panelinstallation.

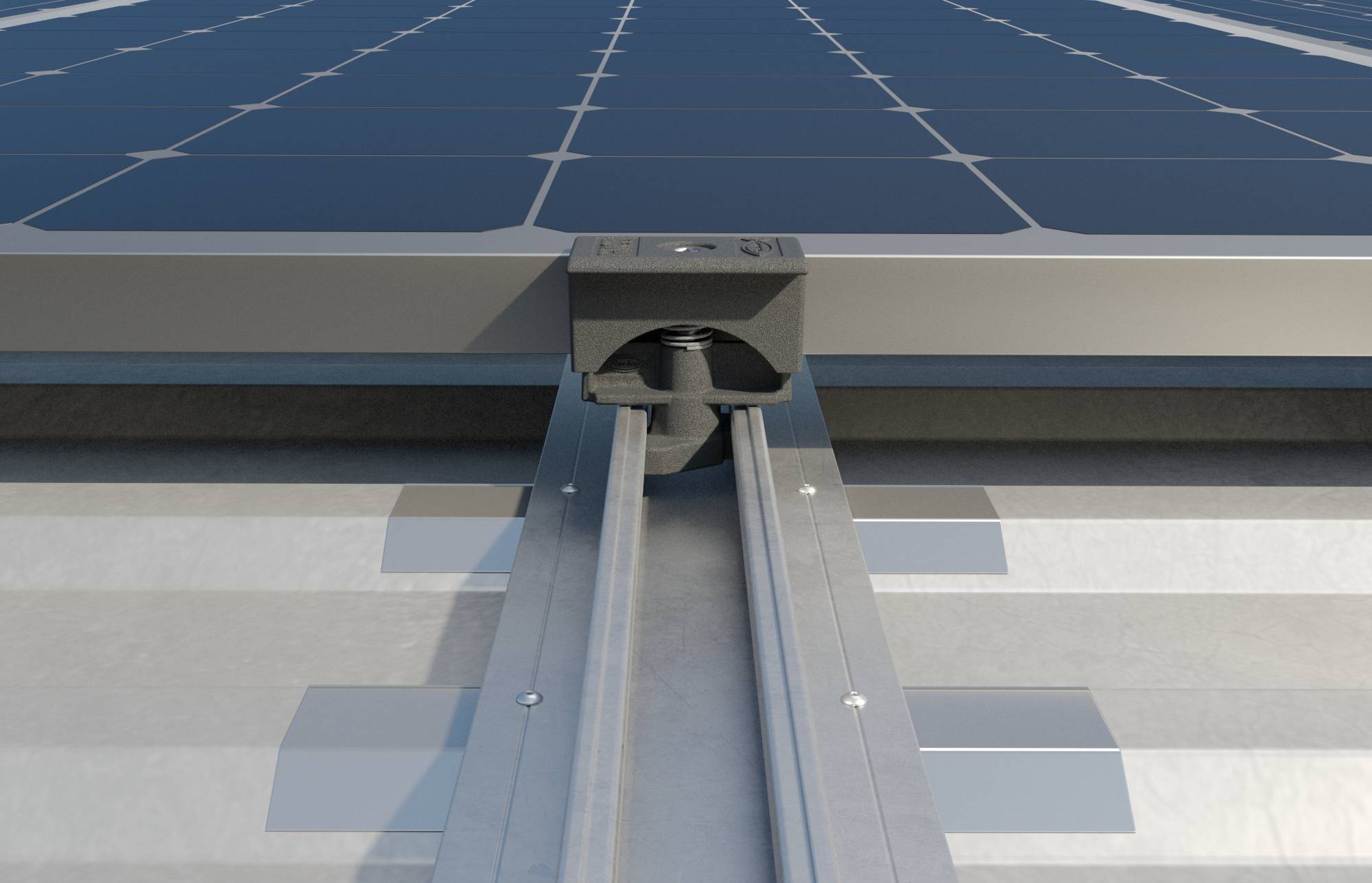

Närbild av en solpanelmonterings räl och koppling säkrad till en panelmatris på ett tak.

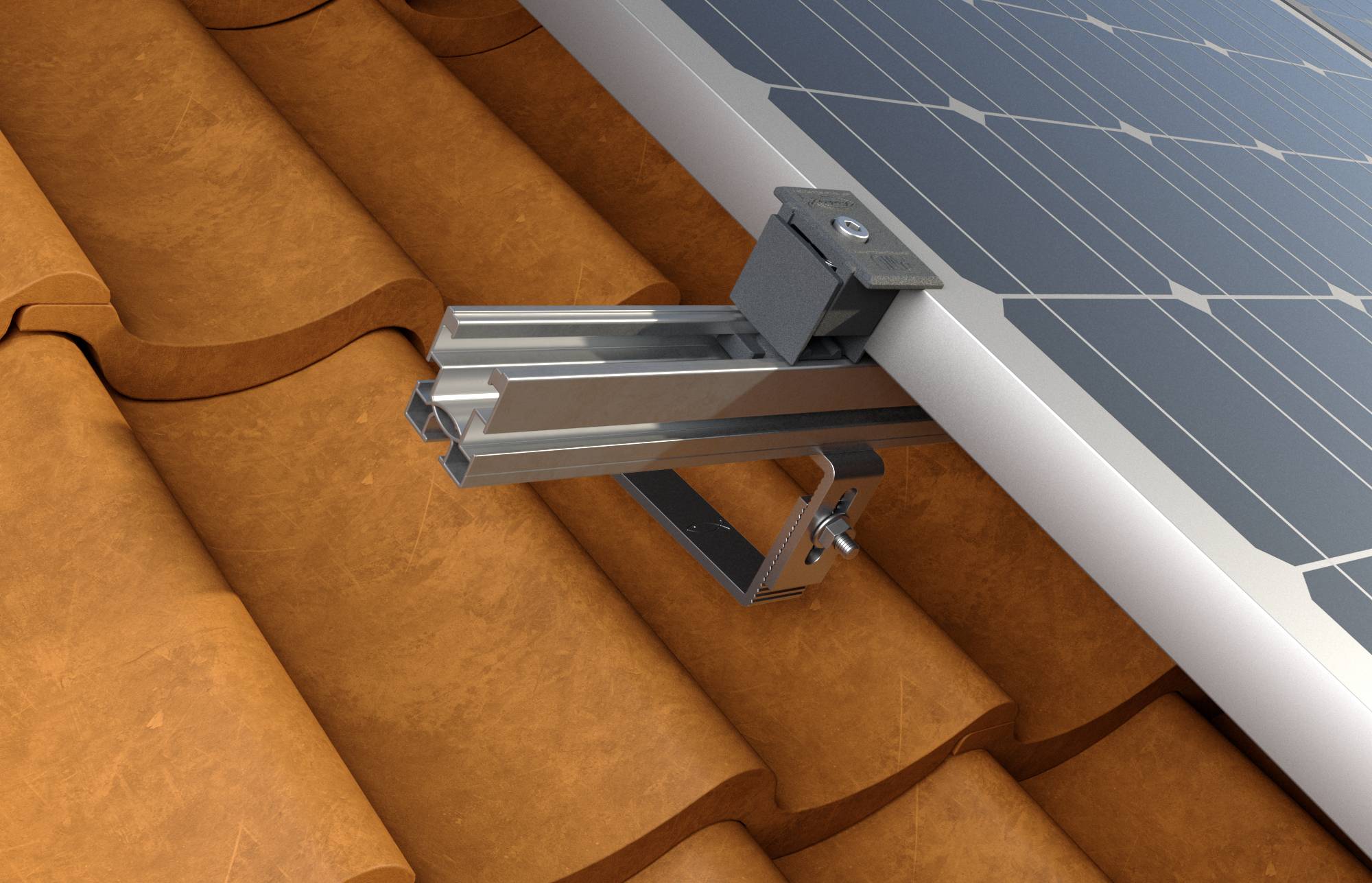

Fischer 538880 PM C U 30-50 AL Mittklämma-3

1/4

Leverans tis. 13 okt.

30 Set

Antal (förpackningsstorlek 10 st)

Set

Toal (399,20 kr / stycken)

399,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Fischer Universal-mittklämma förmonterad PM C U Al 30-50 aluminium

Kan användas på alla paneler från 30 till 50 mm tjocklek
Snabb montering i profilen
Platt och med försänkt skruv för att undvika skuggbildning
Tillverkad av aluminium en FRÅN 46100
Placera den nedre delen av den förmonterade PMC U universalklämman i skenans övre spår
Vrid den förmonterade universalklämman PMC U medurs för att använda den som mittklämma
Säkra PV-modulen genom att använda ett åtdragningsmoment på 10 Nm på insexskruv (TCEI)
Passar till:
Branta taksystem med krokar
Platta taksystem med trekantsram
Trapetsplåttaksystem
Taksystem i korrugerad plåt
Speciella konstruktioner
För fastsättning av PV-moduler på skenor:
Solcellsdriven belysning
Solcellsdriven fish
Solcellsstyrd Mid
SolcellFlat

Tekniska specifikationer

Gänga: M8
Installationsvridmoment 10 Nm
Modultjocklek 30 - 50 mm
Nyckelvidd (insex) 6 mm
Skruvlängd 40 mm

Typ av produkt: Mittklämma

Vikt: 110 g

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3028801 Fischer 538880 PM C U 30-50 AL Mittklämma

Beskrivning

PMC U är den universella mittklämman för PV-paneler med en tjocklek på 30 till 50 mm. PMC U förs genom enkel vridning snabbt in i skenorna. Kompatibel med solcellLight-, SolarFish-, SolarMid-, SolarFlat- och SolarMetal-skenor. De förmonterad universal-mellanklämmorna PMC U kan fästa alla PV-moduler med en tjocklek på 30 till 50 mm. Den försänkta skruven i klämman förhindrar skuggor på intilliggande moduler. Tack vare den intelligenta muttern kan PM U-universalklämman snabbt hängas och låsas var som helst på bärskenan. Med hjälp av fjädern höjs klämman under dragfaserna och plastelementet ser till att den förblir i rätt läge i skenan och inte förskjuts. PMC U-klämman behöver inga ytterligare element som skruvar, tätningar eller bultar.
