Fischer 522676 MW AUF A2 Vinkelhållare

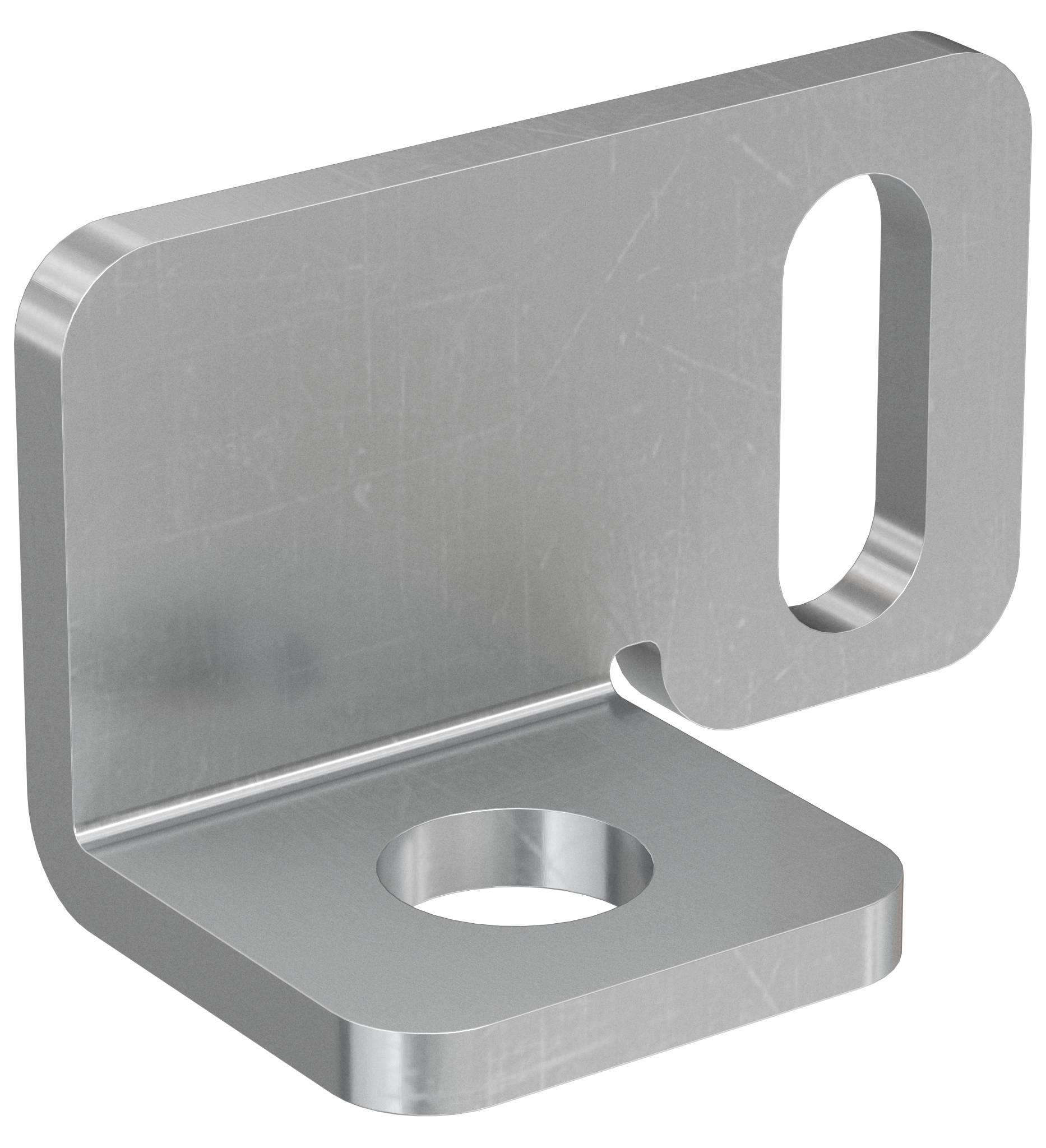

Metallögon L-formad fäste med ett cirkulärt monteringshål och en långsträckt spår, visad isolerat på vit bakgrund.

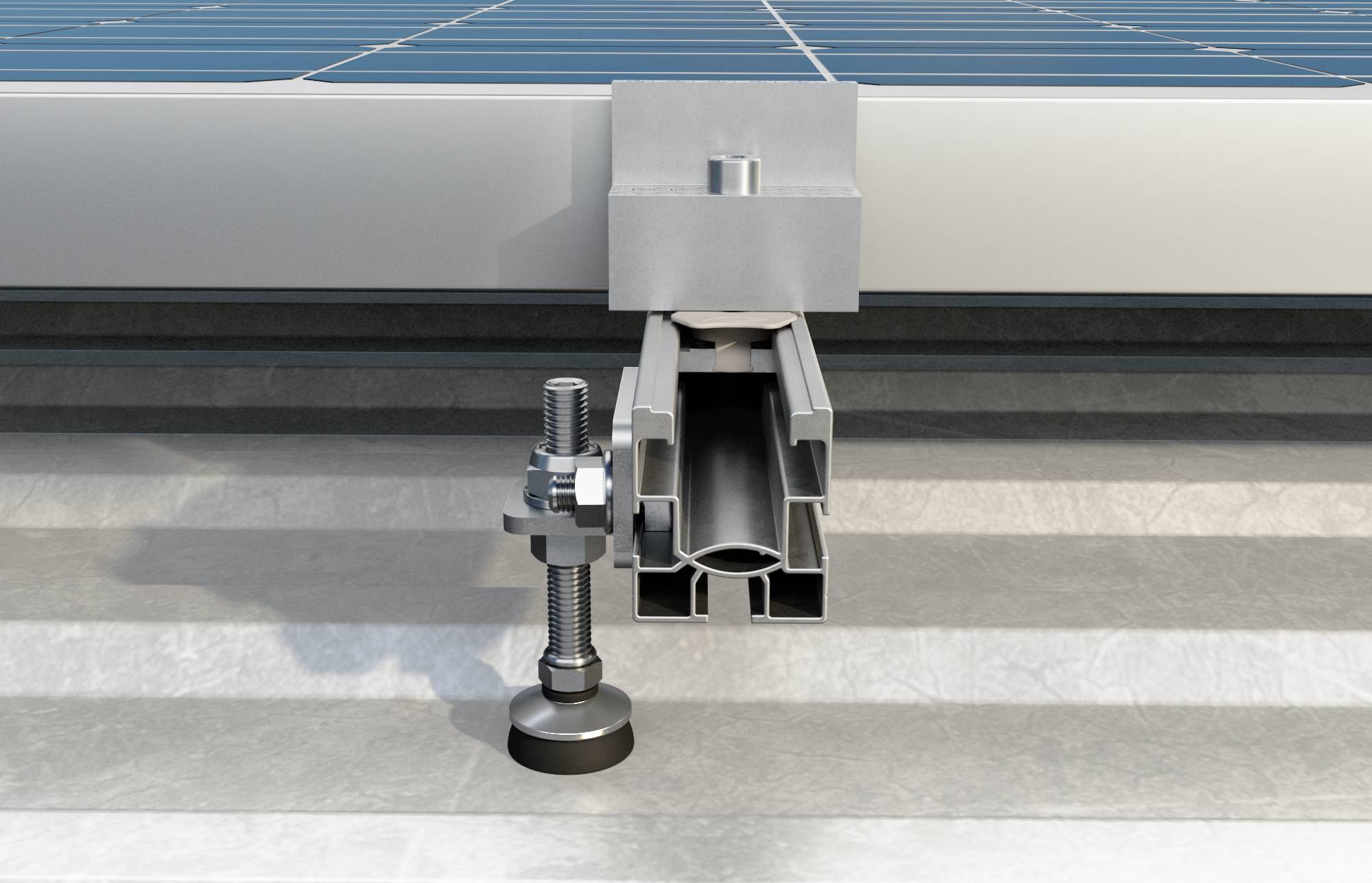

Tvärsnitt av ett solpanelsfäste ankrat i ett takräcke, som visar metallfästningen och stödprofilen.

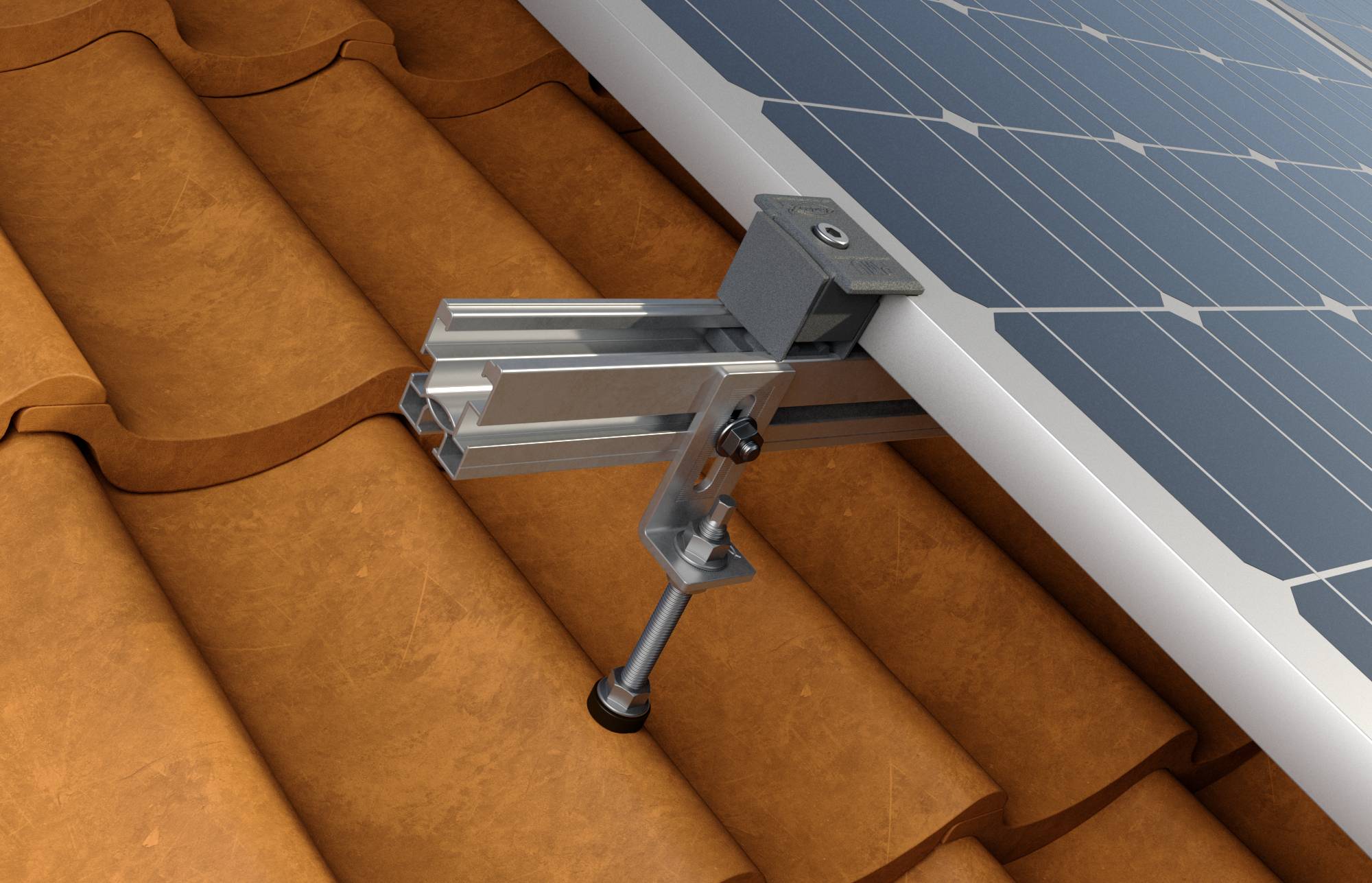

Solpanel monterad på ett takbetsat tak med en metallskruv och stödben som säkrar panelramen.

1/3

Leverans fre. 9 okt.

2 Set

Antal (förpackningsstorlek 10 st)

Set

Toal (680,00 kr / stycken)

680,00 kr

exkl. moms

Endast 2 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

fischer vinkelhållare MW PÅ A2 rostfritt stål A2

Hållare för anslutning av solcellsskenor med STSI- eller STSR-dubbelgängade skruvar eller för anslutning av två överlappande och 90° korsade solcellsskenor
Avlångt hål i det vertikala avsnittet
Version med kort avlångt hål
A2-rostfritt stål
Anslutning med STRS eller STSI dubbelgängade skruvar:
För in och dra åt AM-anslutningsbygeln mellan de två muttrarna ur STSR/STSI-stockskruven
Anslut solcellsskenan genom avlångt hål med skruven SKS M 8 och flänsmuttern MU FM 8 med AM-bygeln
Använd de två muttrarna på dubbelskruvarna STSR/STSI för att justera positionen på AM-anslutningsbygeln
Korsning av två solskenor:
Anslut MW-vinkeln till den nedre solcellsskenan med hammarhuvudmuttern FCN Al och skruven SKS M 8
Fäst den övre solcellsskenan genom avlångt hål med skruven SKS M 8 och flänsmuttern MU FM 8 vid vinkeln
Passar till:
Taksystem i korrugerad plåt
För anslutning till:
SolarLight-skena
Solcellsdriven Fish-skena
SolarMid-skena

Tekniska specifikationer

Mått 9 x 23,5 mm
Hål-Ø 12.5 mm
Spetsbredd: 4 mm

Typ av produkt: Vinkelhållare

Vikt: 65 g

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3028794 Fischer 522676 MW AUF A2 Vinkelhållare

Beskrivning

MW PÅ A2 är vinkeln av rostfritt stål A2 för anslutning av dubbelgängade skruvar med solcellsskenor eller för anslutning av två överlappande, 90° korsade solcellsskenor. Det avlånga hålet i den vertikala delen möjliggör höjdinställning av solcellsskenan. Snabb montering tack vare det nedre hålet och snabb inställning genom det avlånga hålet på sidan. Kopplingarna med skenan har halkfria länkar för säker fastsättning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
