Fischer 520113 PM F 35 AL sw Ändklämma
EAN:
Fabrikatsnr.
Artikelnr.:
30 Set
Antal (förpackningsstorlek 10 st)
Toal (440,00 kr / stycken)
440,00 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer

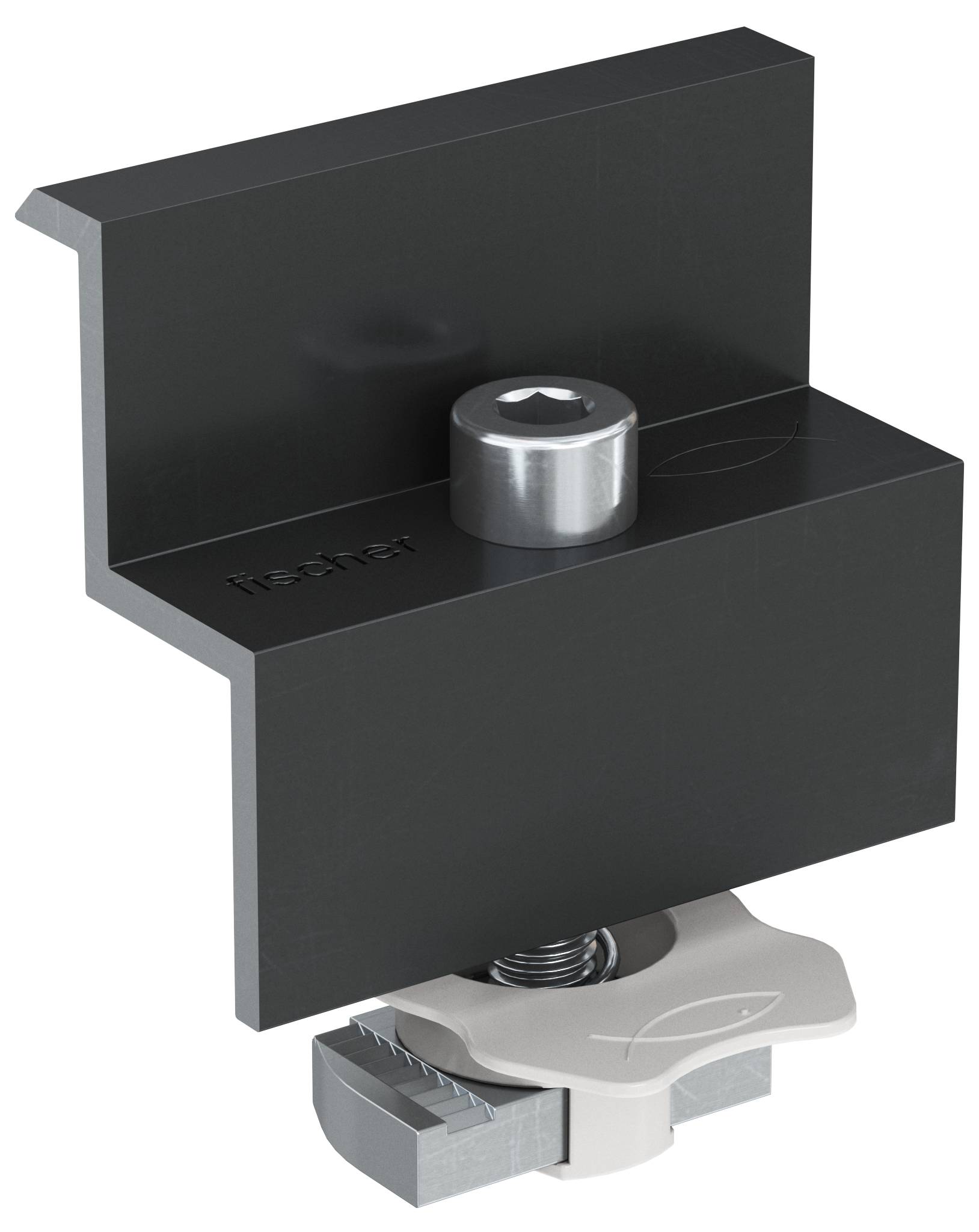

fischer slutklämma förmonterad PM F 35 al svart
- Förmonterad
- Hammarmutter med klämma för snabb montering i skenan
- Inbyggd fjäder för att underlätta placering av PV-panelen
- Klämma och mutter av aluminium AW 6060 T66, skruv av rostfritt stål A2-70, klämma av pa 6

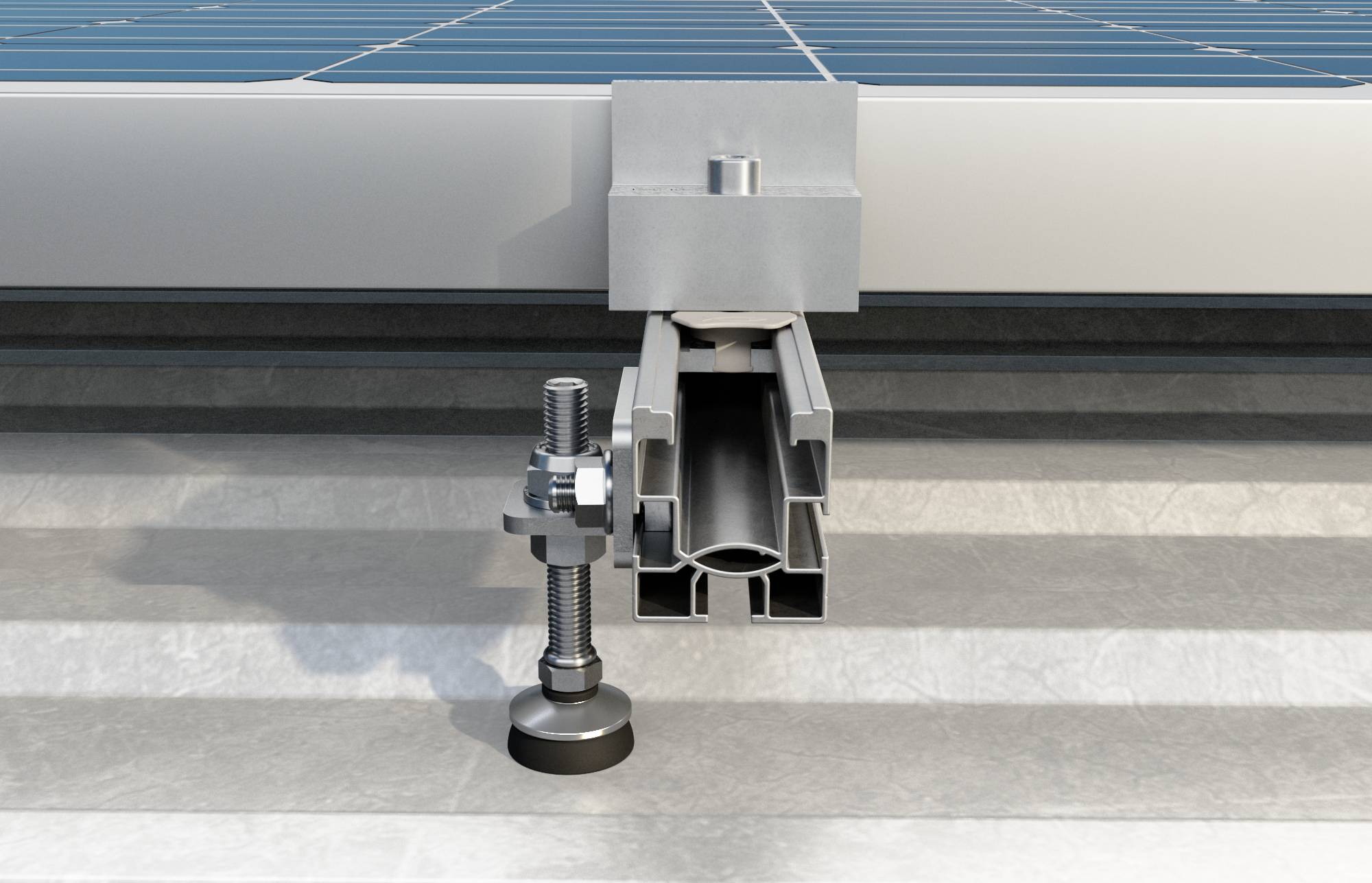

- Placera den nedre delen av PM F ändklämmorna i det övre spåret av skenan
- Vrid förmonterade PM F ändklämmor med 90° medurs
- Fäst PV-modulen med ett åtdragningsmoment på ca 10 Nm i insexskruv (TCEI)

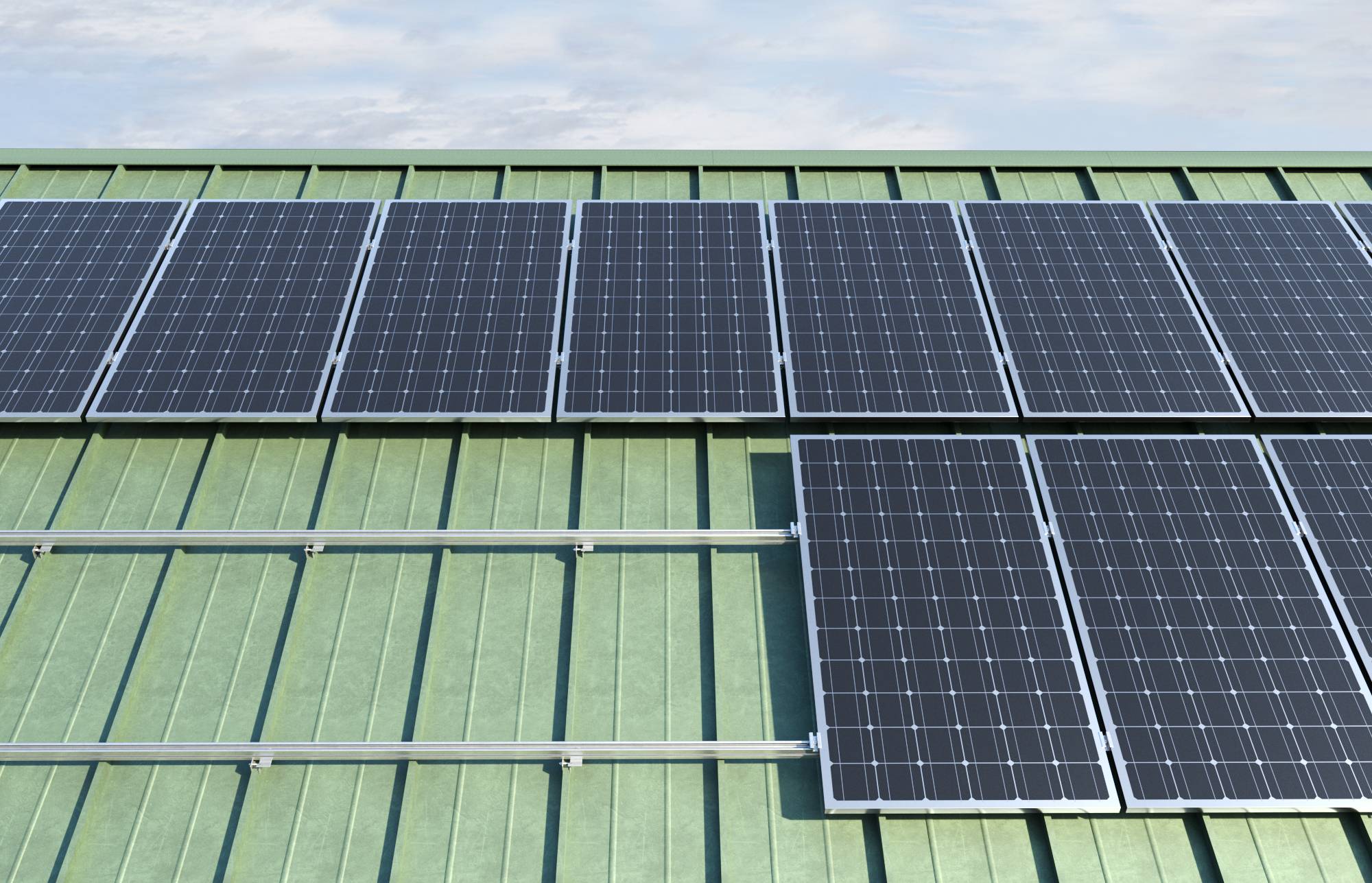

- Passar till:
- Branta taksystem med krokar
- Trapetsplåttaksystem
- Taksystem i korrugerad plåt
- Specialutformade system
- Med:
- Solcellsdriven belysning
- Solcellsstyrd Mid
- SolcellMetal plåttak
- SolarFlat plåttak
Tekniska specifikationer
- Installationsvridmoment 10 Nm
- Modultjocklek 35 mm
- Nyckelvidd (insex) 6 mm
- Typ av produkt
Ändklämma
- Vikt
60 g
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3028789 Fischer 520113 PM F 35 AL sw Ändklämma
Beskrivning
PM F är den förmonterade slutklämman för PV-moduler med aluminiumram. PM-klämman finns beroende på tjockleken på PV-panelen i olika varianter. PM F har en hammarmutter med en speciell plastbur för att underlätta placeringen av muttern i skenans centrala spår. Fjädern håller klämman upp tills den dras på, för att underlätta placering av PV-panelen. Tack vare fjädern höjs de förmonterade PM F-ändklämmorna under dragfaserna och tack vare plastelementet stannar de i position utan att glida. De förmonterade klämmorna PM F behöver inga ytterligare element som skruvar, tätningar eller bultar.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- 10 st.
