Fischer 512195 SolarFlat Blechdach 400 AL Takskena

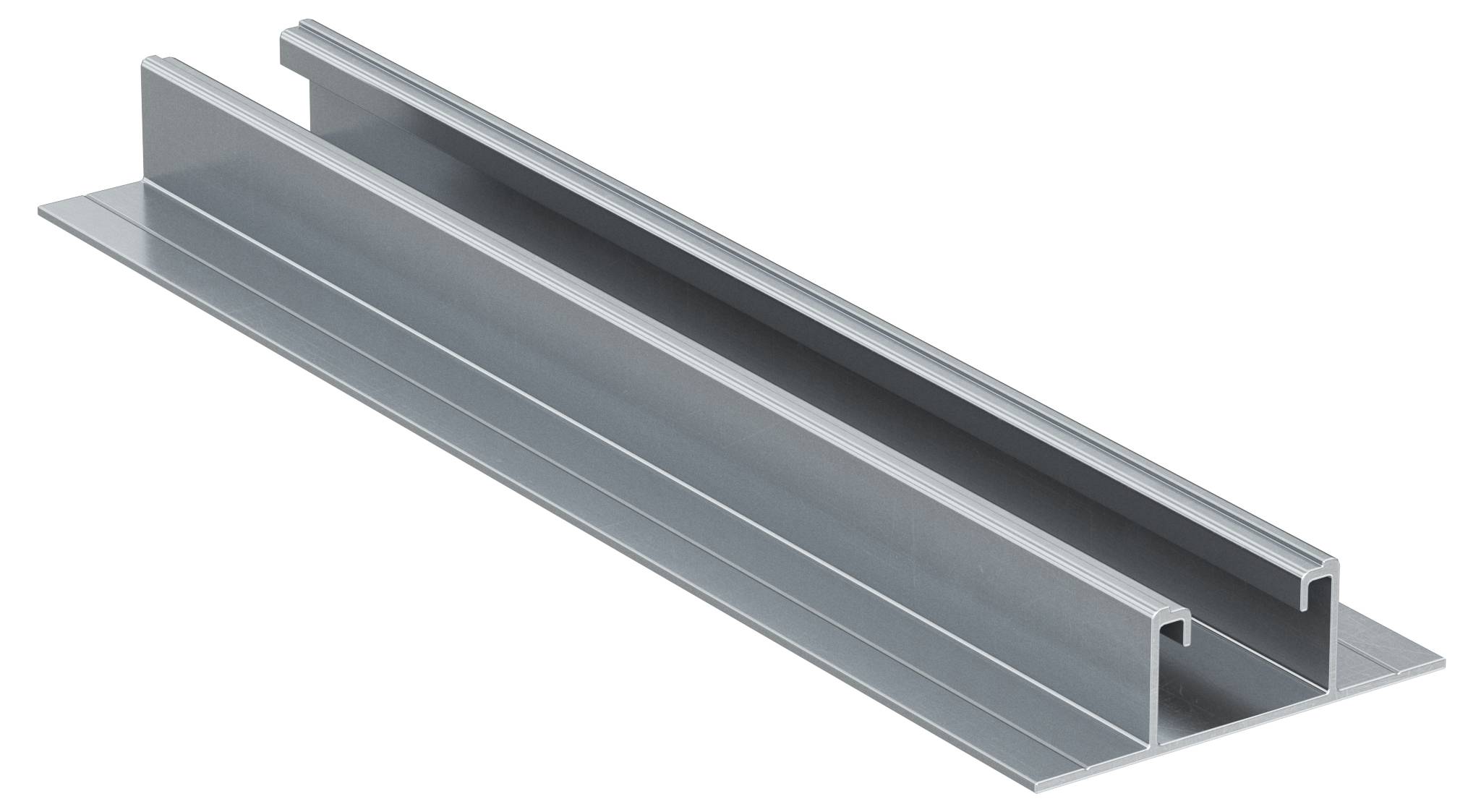

3D-rendering av en grå metallprofil i U-form med två upphöjda sidflancher, visad i perspektiv på en vit bakgrund.

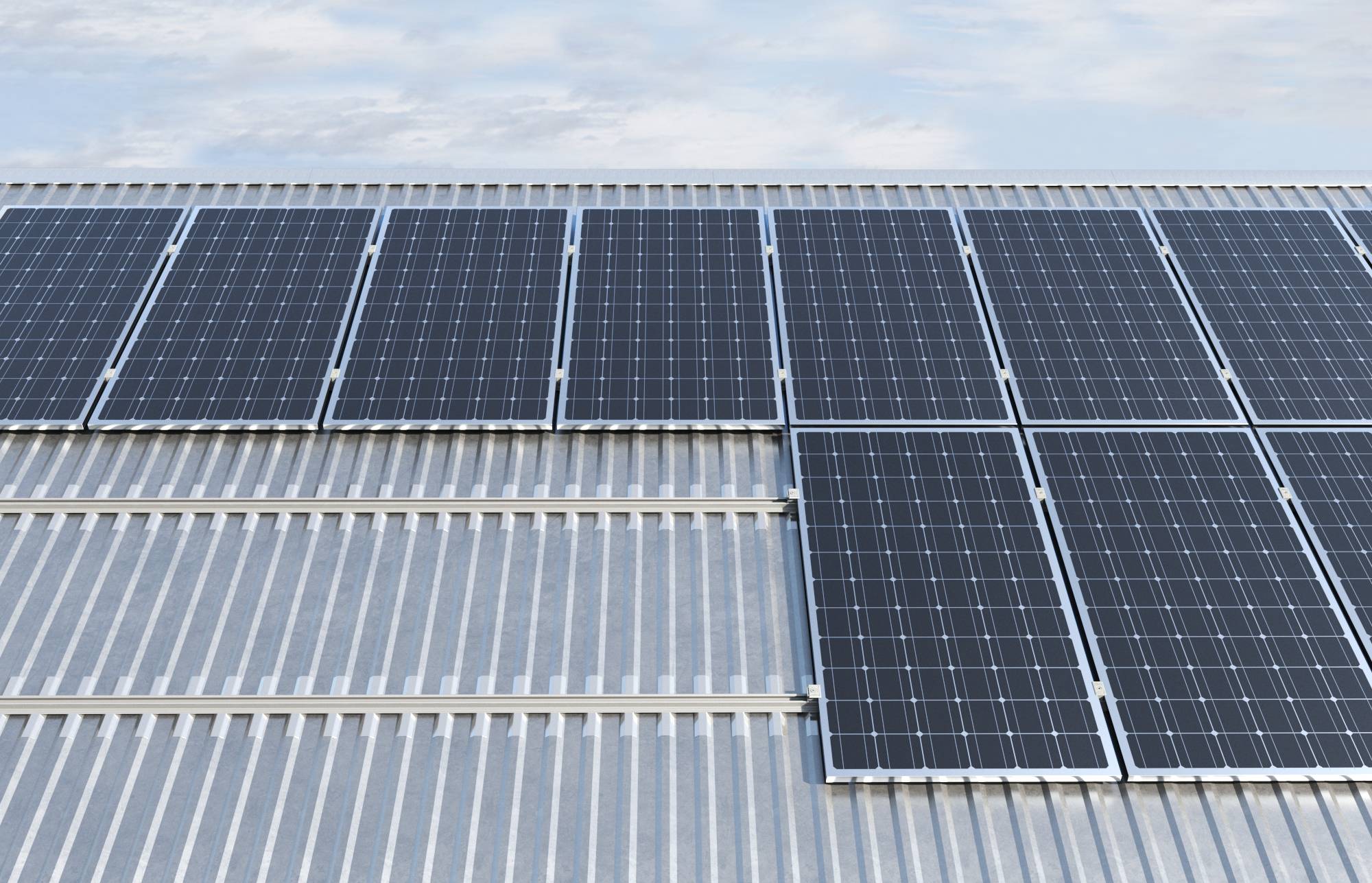

Fischer 512195 SolarFlat Blechdach 400 AL Takskena-1

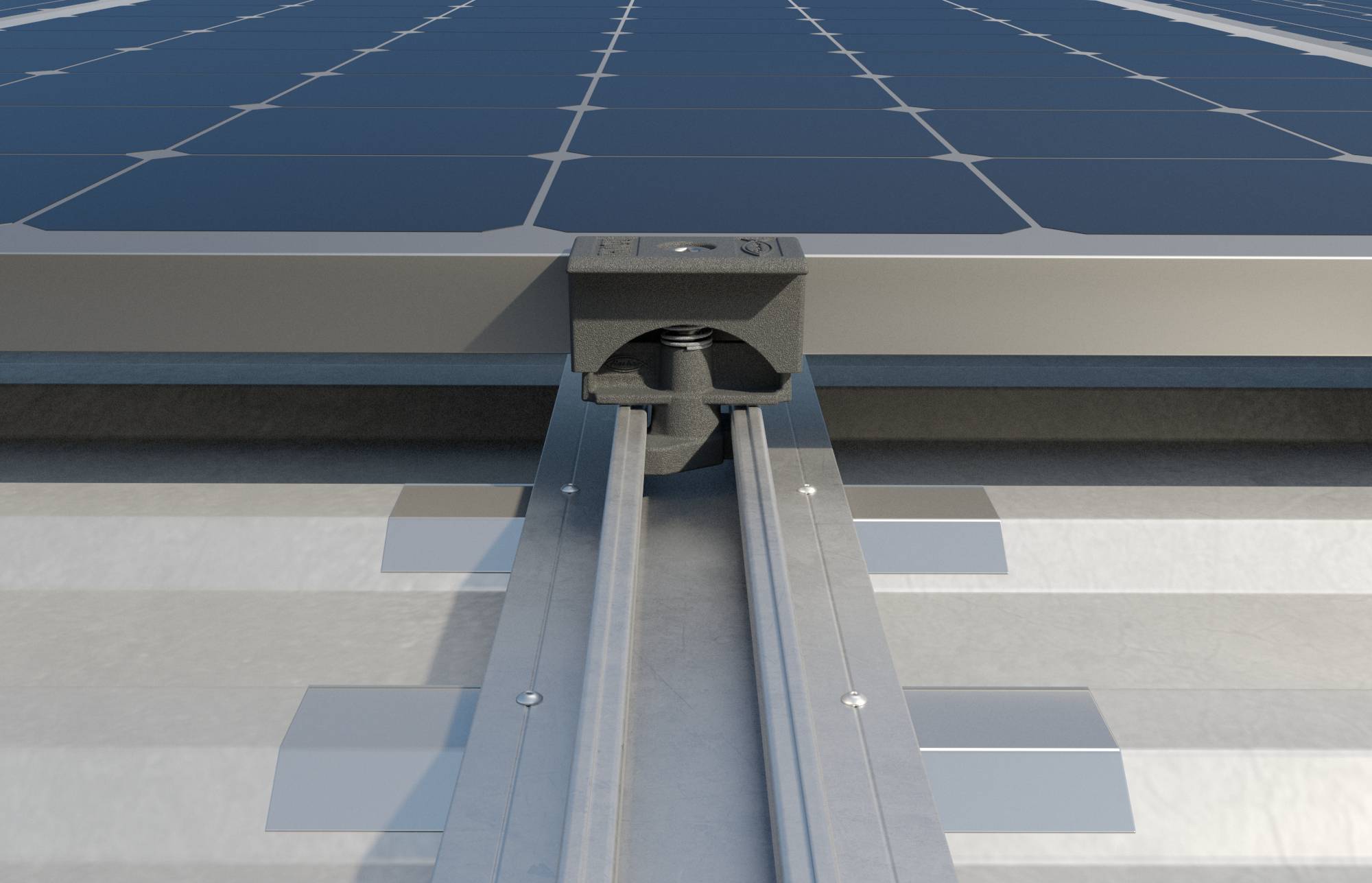

Närbild av ett solpanelmonteringsskena och spännbygel som säkrar en panel i en takmontering av solceller.

1/3

Leverans fre. 9 okt.

2 Set

Antal

Set

Toal (1 m = 123,60 kr)

2 472,00 kr

exkl. moms

Fri frakt

Endast 2 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

fischer profil för plåttak SolarFlat 400 mm aluminium

För montering av PV-paneler i högformat på trapetsplåt
ideal för optimering av konstruktion för installationer med större utkast
Tillverkad av aluminium AW 6060 T6
Bestäm axelavståndet på fästena beroende på lutning av trapetsplåten och snö- och vindbelastningar på plats
Limma en position butyltejp CG INT mellan skena och trapetsplåt. Se till att butyltejpen roteras så att aluminiumskiktet sitter på den sida där skenan ligger
Vid fastsättning med ALG nitar, placera skenan på trapetsplåt och borrning skena och plåt tillsammans med en 5,5 mm borr
Vid fastsättning med 6x25 EPDM borrskruv borrar du den solcellsdrivna Flat plåttak-skenan endast där monteringen ska ske. Placera den redan förborrade skenan på plåten och skruva in den självborrande skruven genom det förborrade hålet i skenan
Lämplig för installation av solcellsanläggningar på trapetsplåtar

Tekniska specifikationer

Vikt i kg/m: 0.724 kg/m
Längd: 400 mm
Profiltvärsnitt: 2.68 cm²
Tröghetsmoment: 2.19 km4
Tröghetsmoment: 11.9 km4
Motståndsmoment: 1.22 km³
Motståndsmoment: 2.88 km³

Typ av produkt: Takskena

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3028782 Fischer 512195 SolarFlat Blechdach 400 AL Takskena

Beskrivning

fischer Solar Flat plåttak är en skena av aluminiumlegering för fastsättning av solcellsanläggningar på platta eller lutande tak med trapetsplåt och ortogonalt fäste. Tack vare användningen av ALG-nitar är monteringen enkel och snabb. Dessutom kan solcellsmodulen snabbt monteras både med universalklämmorna PMU/PMCU och med de förmonterade klämmorna PM-F/PM-C. I korta stycken för hög flexibilitet. Förborrade delar för montering både med ALG-nitar och med självborrande EPDM-skruvar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
