Fischer 511093 PM C 28-34 AL Mittklämma
EAN:
Fabrikatsnr.
Artikelnr.:
18 Set
Antal (förpackningsstorlek 10 st)
Toal (287,20 kr / stycken)
287,20 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer

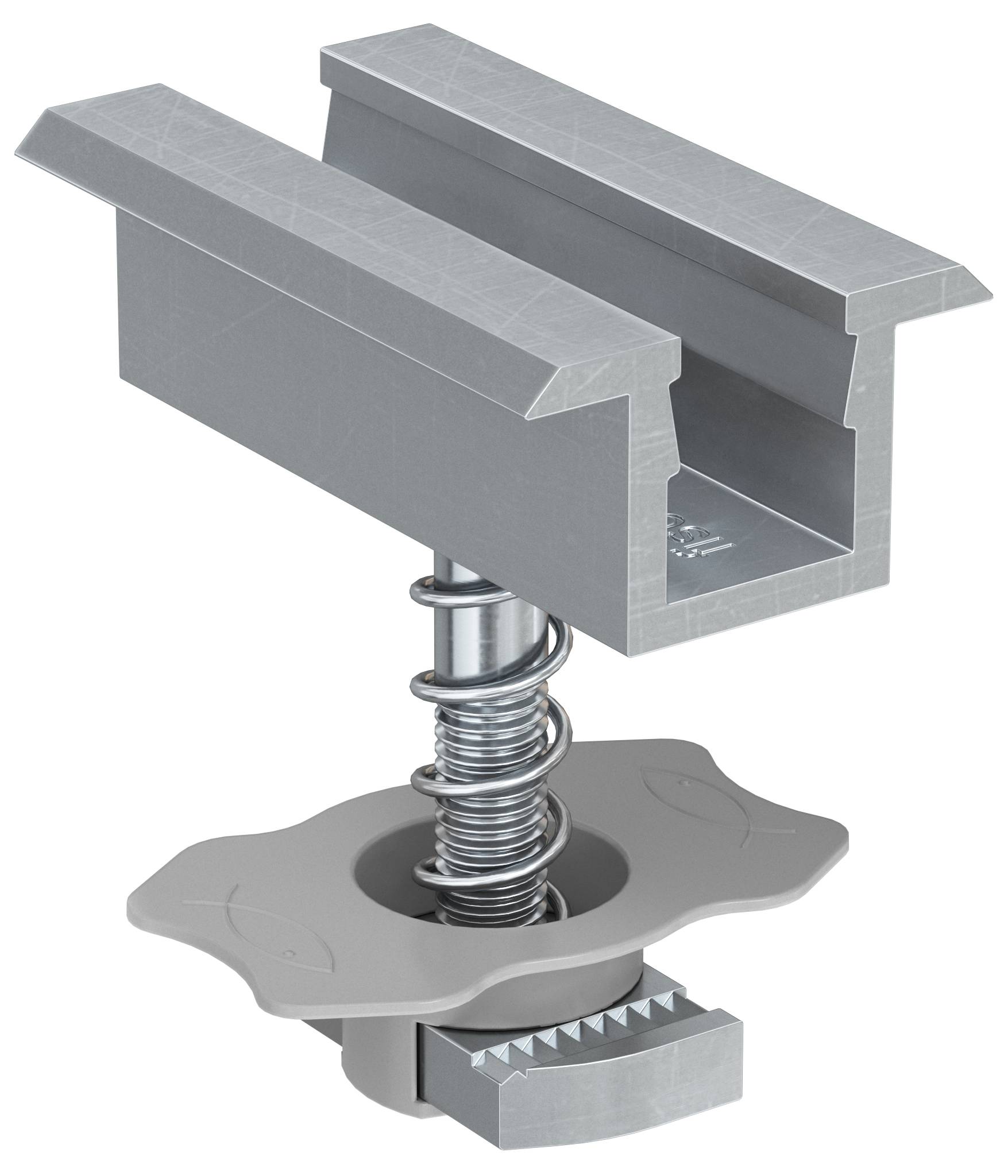

fischer mittklämma i orm PM C 28-34 aluminium
- Förmonterad
- Hammarmutter med klämma för snabb montering i skenan
- Inbyggd fjäder för att underlätta placering av PV-panelen
- Klämma och mutter av aluminium AW 6060 T66, skruv av rostfritt stål A2-70, klämma av pa 6

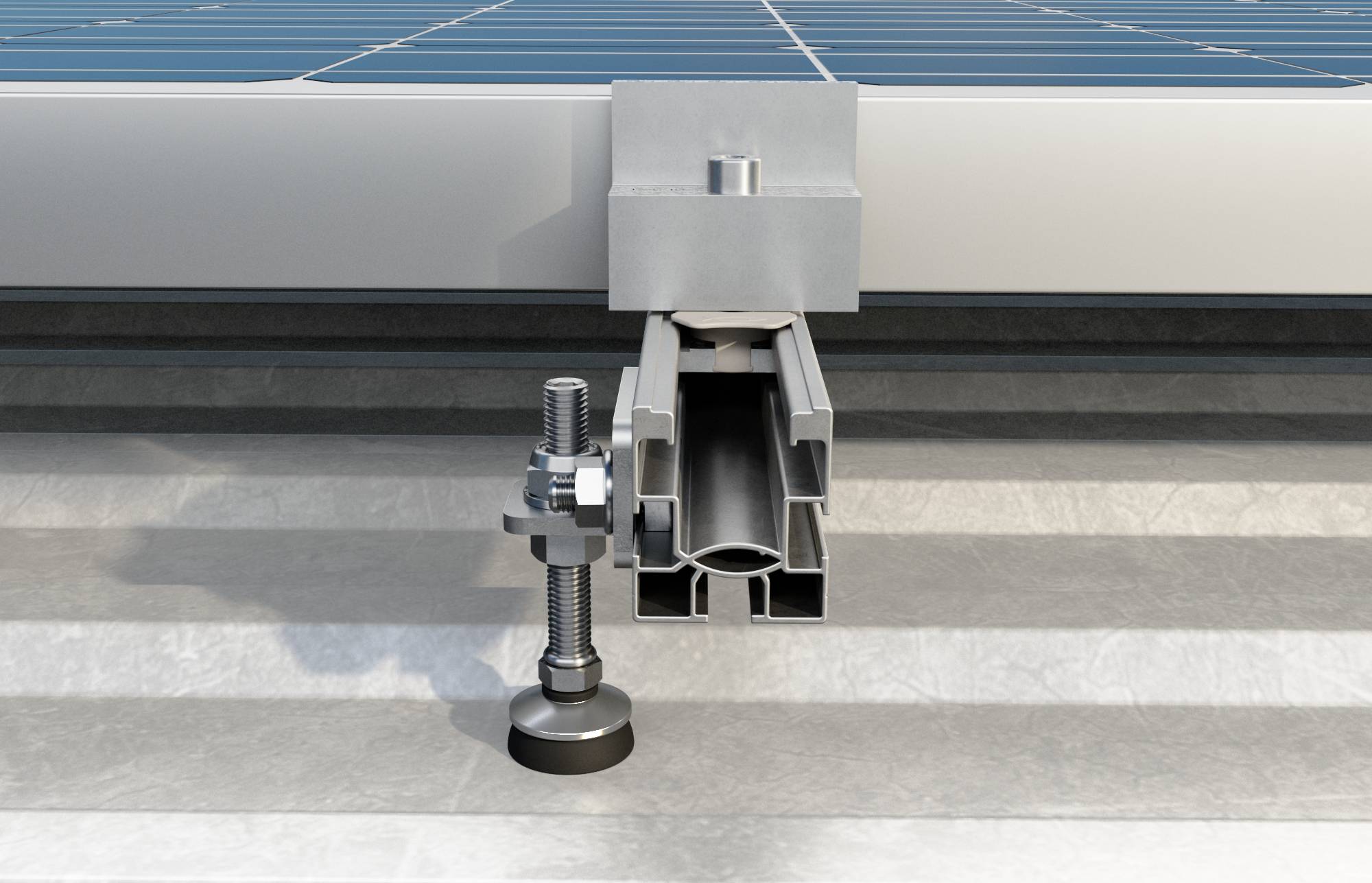

- Placera den nedre delen av PM C mittklämman i skenans övre spår
- Vrid den förmonterade PM C mittklämman 90° medurs
- Säkra PV-modulen med ett åtdragningsmoment på ca 10 Nm till insexskruv (TCEI)

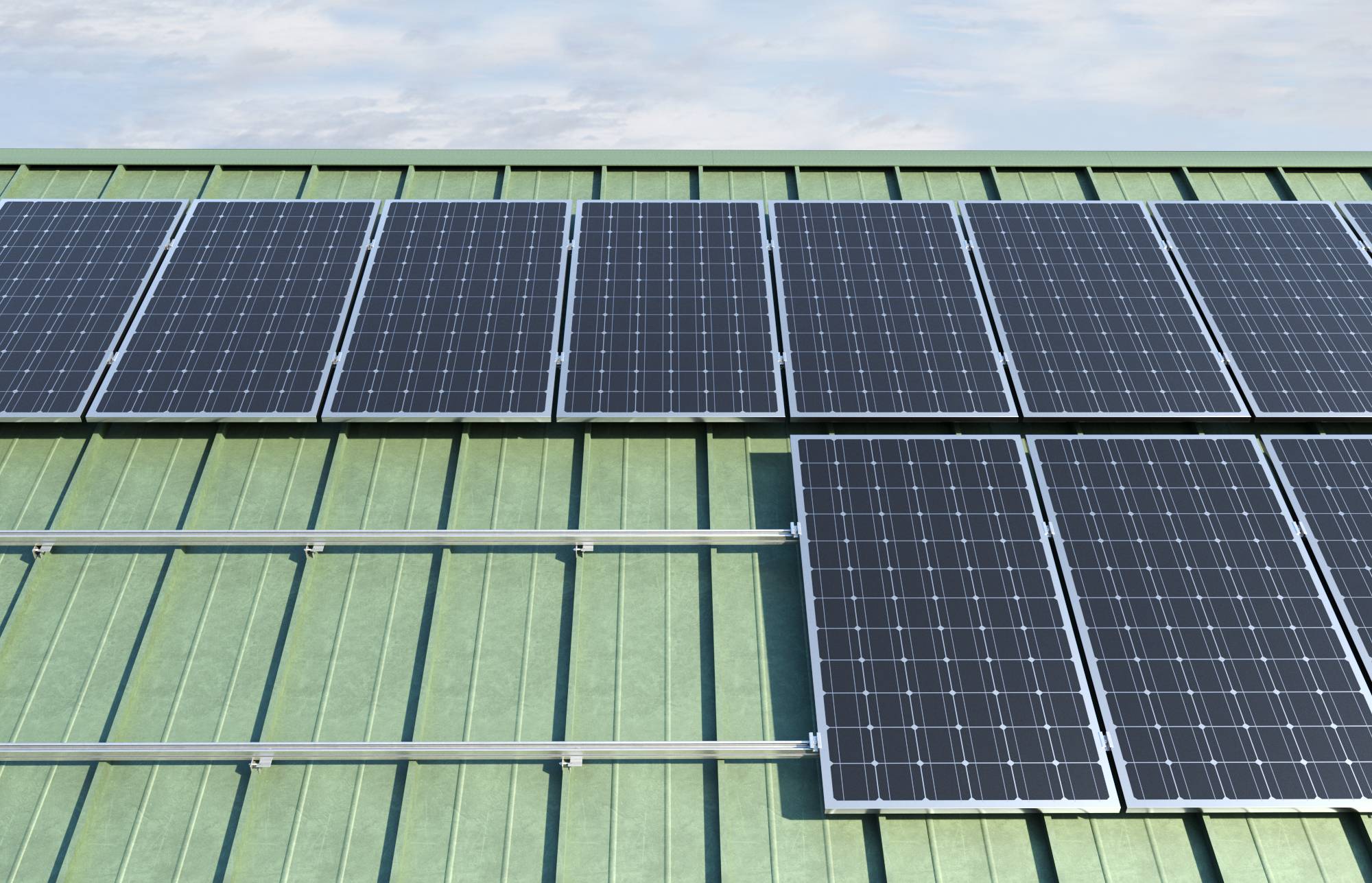

- Passar till:
- Branta taksystem med krokar
- Trapetsplåttaksystem
- Taksystem i korrugerad plåt
- Speciella konstruktioner
- Med:
- Solcellsdriven belysning
- Solcellsstyrd Mid
- SolcellMetal plåttak
- SolarFlat plåttak
Tekniska specifikationer
- Installationsvridmoment 10 Nm
- Modultjocklek 28 - 34 mm
- Nyckelvidd (insex) 6 mm
- Skruvlängd 35 mm
- Typ av produkt
Mittklämma
- Vikt
70 g
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3028781 Fischer 511093 PM C 28-34 AL Mittklämma
Beskrivning
PM C är den förmonterade mittklämman för PV-moduler med aluminiumram. PM C-klämman finns i olika varianter, beroende på tjocklek på PV-panelen. Den här klämman har en hammarmutter med en speciell plastbur för att underlätta placeringen av muttern i det centrala spåret. Fjädern håller klämman upp tills den dras på, för att underlätta placering av PV-panelen. Tack vare fjädern är de förmonterade PM C-kmittkemmarna upp under dragfaserna och tack vare plastelementet förblir den i position utan att halka. Klämmorna behöver inga ytterligare element som skruvar, tätningar eller bultar.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- 10 st.
