Finder 86.00.0.240.0000 86.00.0.240.0000 Tidsrelä Multifunktionell 1 st Tidsdomän: 0.05 s - 100 h 3 switch

Grå-vitt tidreläe från Finder med transparent lock, sex inställningsfunktioner och diagram för kontaktplacering. Tillverkad i EU.

Kopplingsschema visar tre anslutningar A2, A1 och B1. A1 är ansluten till B1 via en switch 'S'. Spänningen U är angiven mellan A2 och A1.

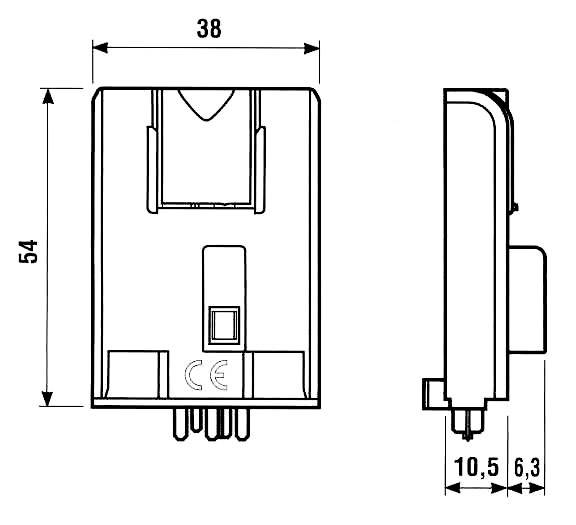

Diagram över en elektrisk komponent med mått: bredd 38 mm, höjd 54 mm, djup 10,5 mm och 6,3 mm. Sido- och frontvy visad.

1/3

Typ av produkt

Tidsrelä

Utförande

Multifunktionell

Funktioner

Tillslagsfördröjd

Påkoppling

Blinkers impulsstart

Frånslagsfördröjd

Styr- & frånslagsfördröjning

ON-impuls, impulsomformare

OFF-impuls

Slår på och av torkning

Driftspänning (min.)

12 V/DC

12 V/AC

Driftspänning max.

240 V/DC

240 V/AC

Datablad (PDF)

Leverans tor. 24 sep.

53 Styck

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Industri-tidsmodul, serie 86.00

Tekniska specifikationer

Passar till: skruvfattning 90.02 och 90.03 (serie 60)

Typ av produkt: Tidsrelä

Typ: 86.00.0.240.0000

Utförande: Multifunktionell

Funktioner: Tillslagsfördröjd
Påkoppling
Blinkers impulsstart
Frånslagsfördröjd
Styr- & frånslagsfördröjning
ON-impuls, impulsomformare
OFF-impuls
Slår på och av torkning

Driftspänning (min.): 12 V/DC
12 V/AC

Driftspänning max.: 240 V/DC
240 V/AC

Driftspänning: 12, 12 - 240, 240 V/DC, V/AC

Kontakttyp: 3 switch

Kontaktmaterial: AgNi

Tidsintervallet (min.): 0.05 s

Tidsintervallet (max.): 100 h

Tidsintervall: 1 s
10 s
100 s (value.1402885)
10 min
100 min
10 h
100 h

Min. temperatur: -20 °C

Max. temperatur: +50 °C

: IP20

Längd: 38 mm

Bredd: 54 mm

Höjd: 16.8 mm

Mått.: (L x B x H) 38 x 54 x 16.8 mm

Innehåll: 1 st

: 16 A

: 38

: 54 mm

: 16.8 mm

: FALSE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: AC/DC

: IP20

: 10.2-265 V

: 10.2-265 V

: 10.2-265 V

: AC/DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 Tidsrelä Multifunktionell 1 st Tidsdomän: 0.05 s - 100 h 3 switch

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 Tidsrelä Multifunktionell 1 st Tidsdomän: 0.05 s - 100 h 3 switch

Information

Information 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 Tidsrelä Multifunktionell 1 st Tidsdomän: 0.05 s - 100 h 3 switch

Deklaration om överensstämmelse

Deklaration om överensstämmelse 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 Tidsrelä Multifunktionell 1 st Tidsdomän: 0.05 s - 100 h 3 switch

Beskrivning

Tidsmodul för skruvfattning 90.02 och 90.03 (serie 60). Här förverkligas ett industristidrelä med 2 eller 3 växlingskontakter för 10 A och 8 tidsfunktioner. 7 tidsområden upp till 100 h, kodbar via DIP-switch.
